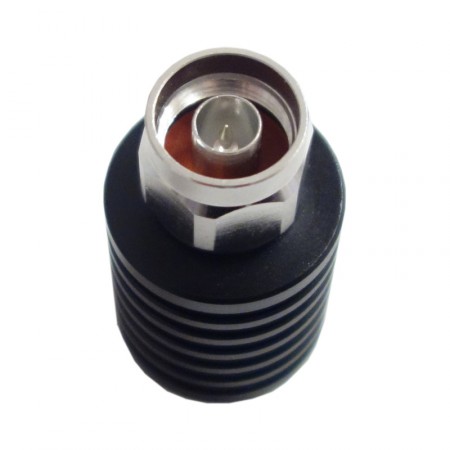

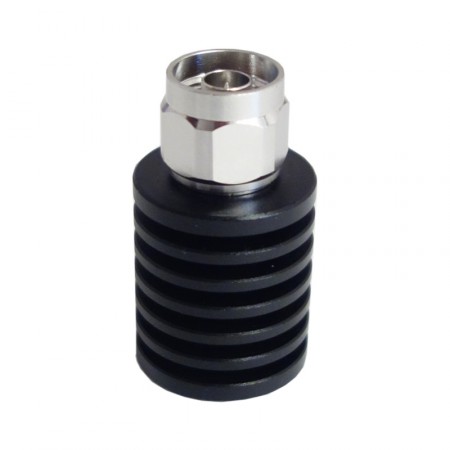

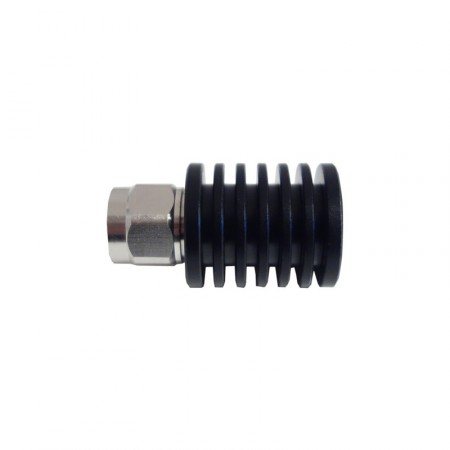

Нагрузка DL-10-NM (50 Ом, N-male, до 10 Вт)

Эквивалент нагрузки с сопротивлением 50 Ом используется для тестирования и настройки радиооборудования, а также для защиты усилителей, репитеров и бустеров от перегрузки при включении во время монтажных работ. Данная модель рассчитана на максимальную мощность 10 Вт и поддерживает частотный диапазон до 3 ГГц.

Искусственная нагрузка (англ. Dummy Load) необходима для временной работы радиопередатчика без подключенных антенн. Эквивалент (состоящий, как правило, из резисторов и радиатора соответствующего размера) рассеивает энергию передатчика и защищает его от перегрузки и выхода из строя.

Поскольку энергия радиоизлучения конвертируется в тепло, эквивалент антенны по своим техническим характеристикам должен соответствовать или превосходить параметры радиопередатчика.

Помимо обеспечения безопасности, искусственная нагрузка позволяет произвести более точные измерения и калибровку оборудования. Поскольку при ее использовании не происходит излучения радиоволн, исключается влияние различных устройств друг на друга в ходе пусконаладки. Кроме того, без нагрузки радиопередатчики могут показывать некорректные результаты и вносить неточности в измерения.

Почему нельзя подключать репитер без нагрузки?

С открытого конца кабеля выходная энергия репитера отражается обратно в усилитель, что приводит к его перегреву и выходу из строя. Это же утверждение справедливо и для открытого порта делителя (сплиттера).

Если во время продолжительного ремонта или монтажа оборудования возникает необходимость использовать репитер лишь с несколькими подключенными портами делителя, мы настоятельно рекомендуем на пустых портах использовать искусственную нагрузку. В противном случае вы рискуете повредить усилитель сигнала.
