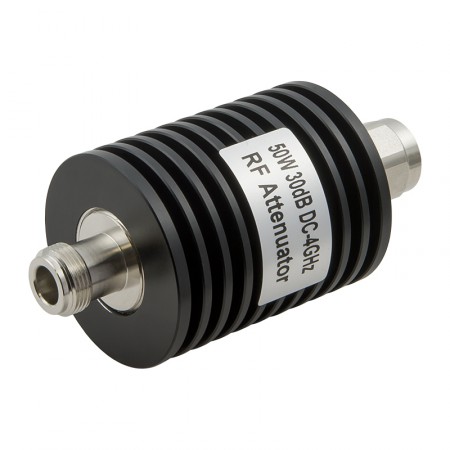

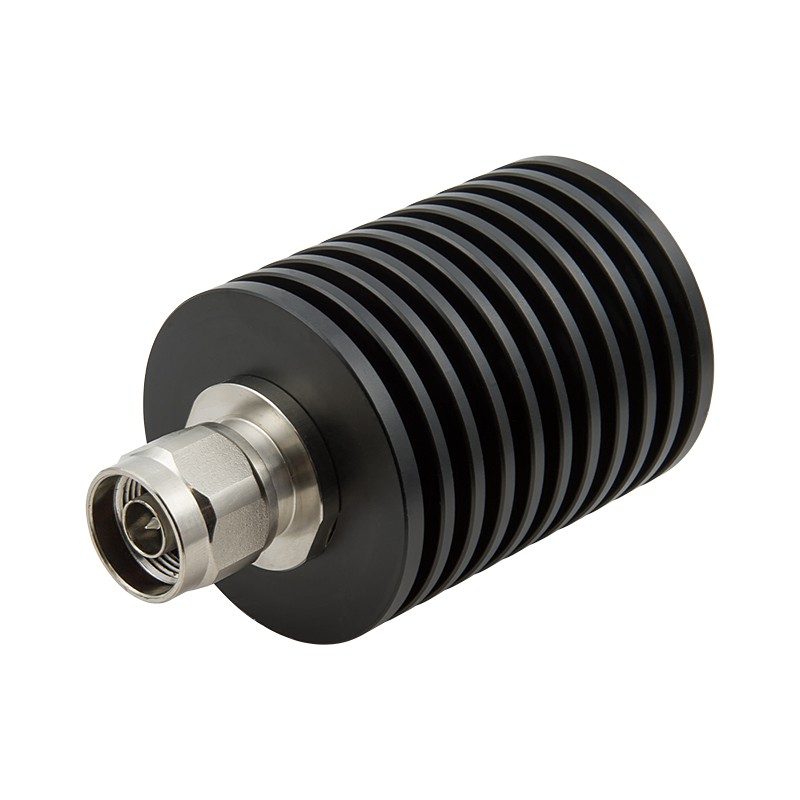

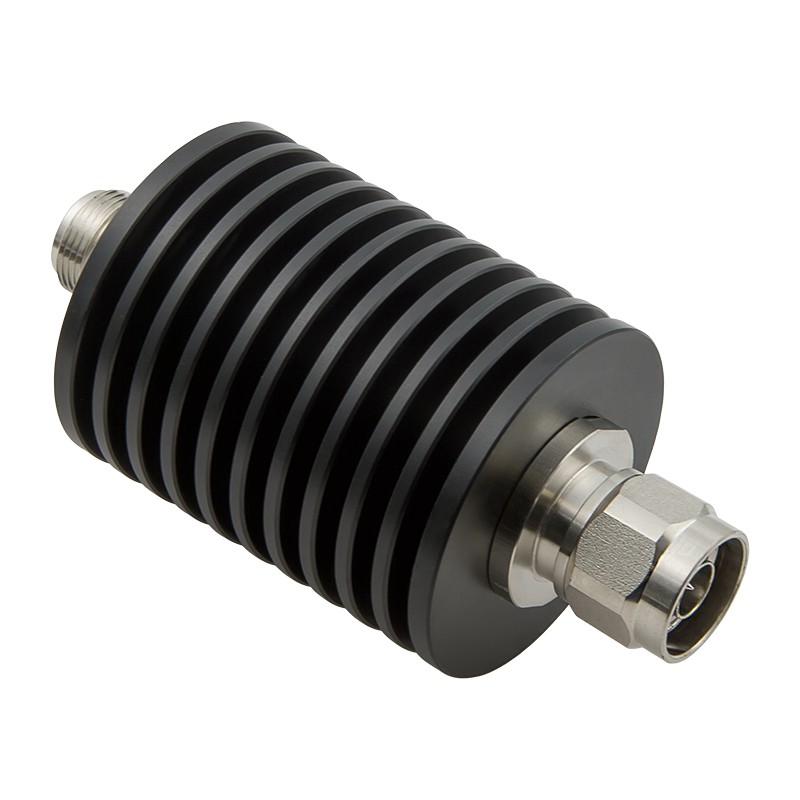

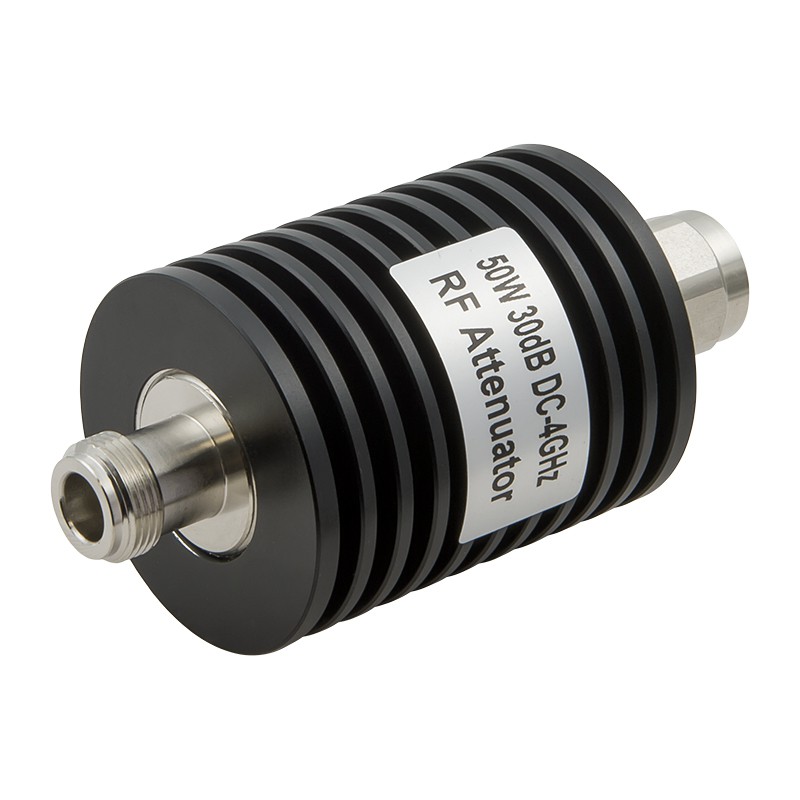

Аттенюатор AT-30N-50W (N-type, 30 дБ, до 50 Вт)

Аттенюатор AT-30N-50W — это пассивный компонент, который обеспечивает ослабление радиосигнала на 30 дБ. Задача этого небольшого прибора заключается в том, чтобы предотвратить перегрузку активного оборудования и исключить эффект самовозбуждения в системах усиления с репитером. Модель поддерживает мощность до 50 Вт и оснащена разъемами N-типа (гнездо и штекер).

Области применения N-аттенюаторов

Эксплуатация радиочастотного оборудования в условиях превышения разрешенной мощности может привести к его повреждению. В системах мобильной связи перегрузка усилителя также способна вызывать помехи, нарушающие работу сотовых сетей, что влечет за собой претензии от операторов и финансовые санкции. Для стабилизации работы высокочастотных систем применяются аттенюаторы, которые обеспечивают точное снижение уровня сигнала на входе или выходе устройства.

Этот прибор востребован в случаях, когда требуется коррекция мощности за пределами возможностей встроенных регулировок. Аттенюатор используется с различными устройствами:

• Ретрансляторы (усилители) сотовой связи. Аттенюатор устраняет перегрузку и предотвращает циркуляцию сигнала по замкнутому кругу;
• Измерительное оборудование (анализаторы спектра, ваттметры и др.). Многие приборы поддерживают калибровку с учетом потерь в аттенюаторе, что обеспечивает точность измерений;
• Оборудование беспроводной связи (WiFi, ISM-диапазоны). В этом случаях аттенюатор защищает чувствительные радиомодули от превышения допустимой мощности;
• В качестве промежуточного модуля — может устанавливаться между участками кабельной линии при совпадении типов разъемов.

Важная особенность аттенюатора — снижение мощности без значительного воздействия на форму и информационную составляющую сигнала. Радиосистема, в которую встроен такой подавитель мощности, продолжает функционировать и передавать данные.

AT-30N-25W предназначен для промышленных решений с высокомощными передатчиками. Его основные параметры:

• Диапазон частот: 0–4 ГГц. Обеспечена совместимость с мобильными сетями 2G, 3G, LTE, некоторыми стандартами WiFi и прочими видами сетей;
• Максимальная мощность: 50 Вт (47 дБм). Избыточная энергия преобразуется в тепло и отводится через радиатор с ребристой поверхностью;
• Уровень затухания: 30 дБ. Сигнал подавляется в 1000 раз. Например, входной сигнал 40 дБм (10 Вт) на выходе составит 10 дБм (10 мВт);
• Совместимость. Разъемы N-типа (male/female) и волновое сопротивление 50 Ом обеспечивают универсальное подключение к RF-оборудованию. Аттенюатор может использоваться как переходной элемент.

Для заказа добавьте товар в корзину. В разделе каталога представлены и другие модели с различными параметрами — выберите конфигурацию под ваши задачи. По вопросам проектирования систем связи обращайтесь к нашим специалистам по номеру 8-800-3333-965!
