Нагрузка DL-10-4.3 (50 Ом, разъём 4.3-10M, до 10 Вт)

Искусственная нагрузка («терминатор») с коннектором 4.3-10 для запуска и тестирования радиочастотных передатчиков без подключенного антенно-фидерного устройства. Такие нагрузки используются для проведения испытательных работ, в процессе пусконаладки, а также при эксплуатации ВЧ-оборудования со свободными разъемами. Эта модель может поглотить сигнал мощностью до 10 Вт.

Когда используются искусственные нагрузки?

При работе с активным радиооборудованием часто возникает необходимость проведения пусконаладочных работ и калибровки. Включение мощных передатчиков с «пустым» разъемом является нежелательным, поскольку может привести к перегреву и выходу оборудования из строя. Также некоторые приборы по-разному ведут себя при наличии и отсутствии нагрузки, поэтому процесс их настройки должен проходить в условиях, приближенных к реальным.

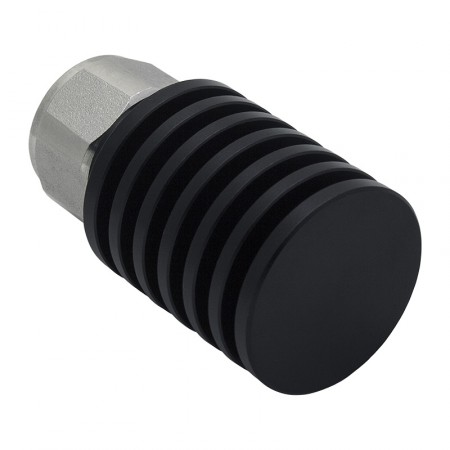

Применение DL-10-4.3 позволяет эксплуатировать усилители и передатчики в согласованном режиме (50 Ом), как если бы к ним было подключено антенно-фидерное устройство. Искусственная нагрузка преобразует радиосигнал, поступающий на разъем, в тепло, которое излучается в окружающую среду. Для отвода тепла используется массивный радиатор.

Чаще всего этот аксессуар используется в следующих случаях:

• Калибровка радиопередатчиков и измерительного оборудования, когда подключение настоящих антенн может помешать рабочему процессу (например, создать нежелательные радиопомехи);
• Тестирование и отладка систем сотовой связи (запуск усилителей и других активных приборов без подключенных антенн);
• Купирование незанятых разъемов радиопередатчиков и делителей (сплиттеров), в том числе в составе базовых станций операторов и систем усиления связи.

Промышленный разъем серии 4.3-10

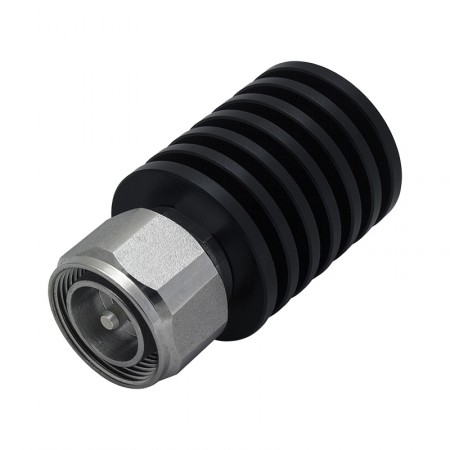

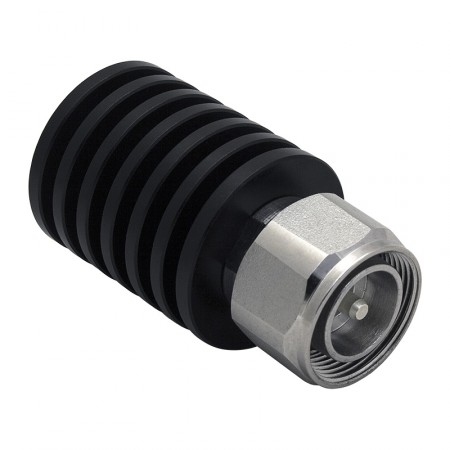

Терминатор оснащен ВЧ-коннектором 4.3-10-male («папа»), который востребован в сфере современных телекоммуникаций и мобильной связи. Серия разъемов 4.3-10 приходит на смену «старичку» 7/16 DIN, предлагая лучшие характеристики передачи данных и пониженный уровень интермодуляционных помех.

Коннекторы 4.3-10 компактны и могут быть с высокой плотностью размещены на модулях базовых станций операторов. Уменьшенный вес (на 60% по сравнению с 7/16 DIN) также снижает требования к прочности комплектующих. При этом главным преимуществом новой серии является переработанный дизайн центрального и внешнего контактов, который позволил существенно снизить уровень интермодуляции при сохранении надежности и герметичности соединения.

Нагрузка DL-10-4.3 — это полезный инструмент в арсенале радиоинженера, работающего с современными промышленными телекоммуникационными системами. Чтобы купить товар, просто добавьте его в корзину и оформите заказ онлайн. Остались вопросы? Адресуйте их нашим менеджерам по телефону 8-800-3333-965 или в онлайн-чат!
