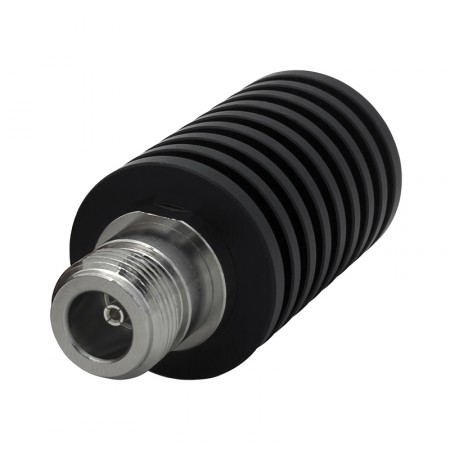

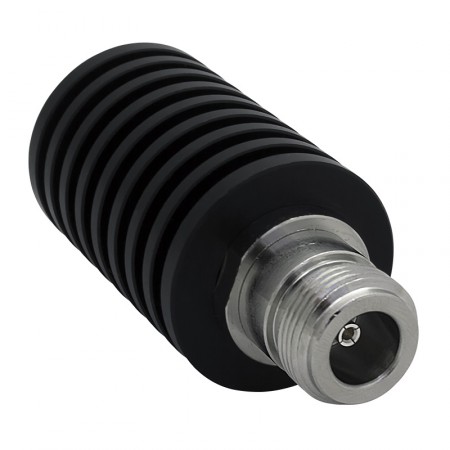

Нагрузка DL-25 NF (50 Ом, до 25 Вт, N-female)

Искусственная нагрузка DL-25 NF оснащена разъемом-розеткой N-female и рассчитана на подводимую мощность 25 Вт. Благодаря согласованному сопротивлению 50 Ом и рабочей частоте до 3 ГГц, этот ВЧ-терминатор может использоваться с широким спектром радиоустройств, в том числе с усилителями сотовой связи и разнообразными измерительными приборами.

Что такое искусственная нагрузка и для чего она нужна?

Большинство усилителей и других ВЧ-приборов не предусматривают запуск и функционирование в режиме «холостого хода», без подключения антенн. Выходной каскад усилителей обычно не имеет защиты от мощного отраженного сигнала, который возвращается от свободного ВЧ-разъема. В результате продолжительной работы усилителя в таком режиме вероятна поломка, которая может потребовать замены отдельных комплектующих или всего оборудования целиком.

Для запуска ВЧ-устройств без нагрузки используются специальные приборы, которые эту нагрузку симулируют, при этом не выполняя специфических функций приема или излучения сигнала. Такие искусственные нагрузки также называются терминаторами, или по-английски Dummy Load.

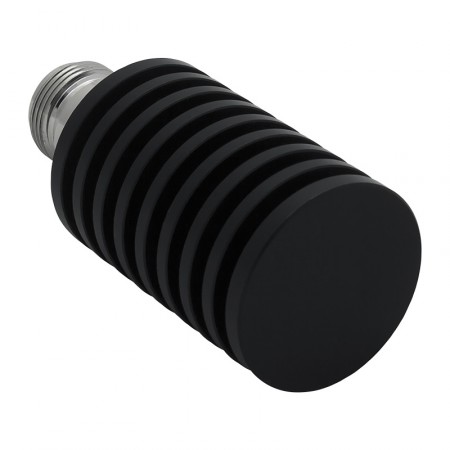

Эквивалент нагрузки, подключенный к радиочастотному выходу устройства, превращает поступающий ВЧ-сигнал в тепло, которое рассеивается в воздухе. Чтобы встроенный резистор не перегрелся и не вышел из строя, на его корпусе установлен крупный радиатор охлаждения.

Модель DL-25 NF оснащена разъемом N-female (розетка, «мама») с сопротивлением 50 Ом. Прибор выдерживает напряжение 25 Вт и обычно подключается на конце кабельной трассы. В случае, если вам требуется подключить нагрузку напрямую к порту устройства, рекомендуем аналог с разъемом N-male.

Примеры использования в типовых сценариях

Потребность в запуске ВЧ-оборудования при отсутствующей нагрузке обычно возникает в процессе пусконаладки и тестирования систем связи, а также во время калибровки и отладки приборов. Вот некоторые типичные сценарии:

• Запуск системы усиления сотовой связи до окончательного монтажа всего оборудования, когда некоторые кабельные линии еще не подключены к устройствам (то есть оканчиваются пустыми разъемами);
• Аналогичным образом нагрузки используются, если отдельные кабельные линии были проложены на перспективу, для возможности масштабирования системы и монтажа оборудования в дальнейшем;
• Согласованная нагрузка — обязательный инструмент испытательных стендов при тестировании разнообразных пассивных комплектующих (сумматоры, делители, комбайнеры и т. п.), а также в процессе калибровки и диагностики активного оборудования.

Модель DL-25 NF работает с сигналом на частоте от 0 до 3000 МГц, поддерживая устройства сотовой связи 2G, 3G и 4G/LTE. Также возможно использование этого аксессуара с WiFi-усилителями диапазона 2,4 ГГц и любыми другими радиоприборами, работающими в рамках указанного диапазона частот.

Чтобы купить нагрузку N-female (25 Вт, 50 Ом), нужно положить товар в корзину и оформить заказ онлайн. После оформления заказа дождитесь подтверждающего звонка нашего менеджера. Получить консультацию о системах усиления связи и необходимых комплектующих можно по телефону 8-800-3333-965 или с помощью функции «Обратный звонок»!
