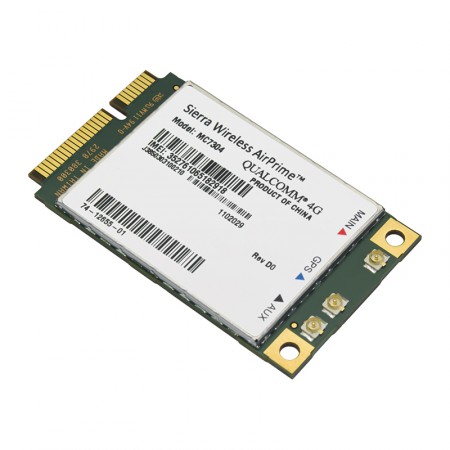

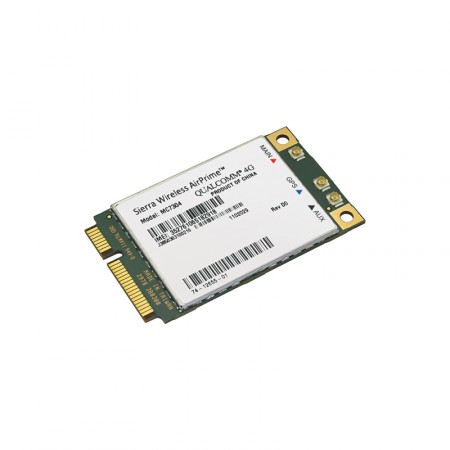

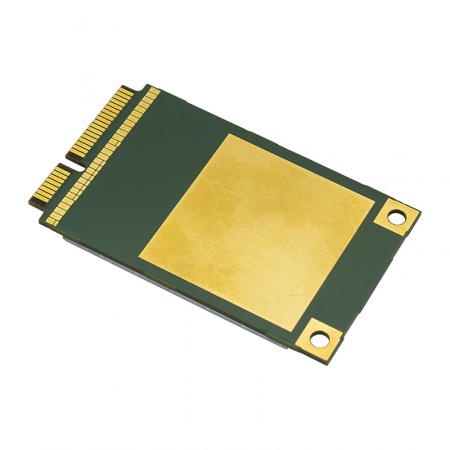

MC7304 от Sierra Wireless — это 4G-модем в формате платы расширения Mini PCI-e, в первую очередь предназначенный для установки в ноутбуки и для интеграции в решения класса M2M и IoT. Также этот модем можно использовать с персональными компьютерами и другими совместимыми устройствами посредством USB-переходника. Максимальная скорость модуля — 100 Мбит/с (категория LTE Cat. 3).
Что такое модем Mini PCI-e и как его использовать?
В отличие от более привычных модемов-свистков с USB-разъемом, сотовые модули выпускаются для решения промышленных задач. На плате нет SIM-слота (он должен располагаться на управляющем приборе), а подключить модуль можно только к специальному порту Mini PCI-e.
Такой модем может быть использован в нескольких сценариях:
- Для интеграции с платой совместимого маршрутизатора или оборудования межмашинного взаимодействия. Многие устройства сбора данных (телеметрии), удаленного управления и мониторинга оснащаются слотом для установки модема и передачи данных на расстоянии;
- Установка в ноутбук, в котором предусмотрен слот Mini PCI-e для модема. Перед покупкой модуля обязательно убедитесь, что ваш ноутбук его поддерживает (многие ноутбуки используют «белый список» и поддерживают лишь ограниченное число разрешенных модемов);
- Использование с переходниками USB. Такие переходники выпускаются в бескорпусном варианте для встраивания (например, в корпус уличной антенны) или в корпусном исполнении для более естественного и удобного подключения. Например, USB-адаптеры позволяют использовать Sierra MC7304 с персональными компьютерами: наши инженеры проверили и подтвердили совместимость этой модели с Windows 10.
Рабочие частоты LTE, поддержка 3G/2G и GNSS
Сотовый модуль соответствует классу LTE Cat. 3 со скоростью загрузки 100 Мбит/с и передачи данных 50 Мбит/с. Модем поддерживает режим MIMO 2x2 для приема/передачи в двух потоках, различающихся поляризацией сигнала.
Модем имеет поддержку 5 основных FDD-стандартов, используемых в России для оказания услуг 4G-интернета: Band 1 (2100 МГц), Band 3 (1800 МГц), Band 7 (2600 МГц), Band 8 (900 МГц) и Band 20 (800 МГц). Эти частоты обеспечивают поддержку всех основных мобильных сетей, запущенных отечественными операторами.
Если модем запускается за пределами 4G-покрытия (в зоне слабого сигнала), то происходит автоматическое переключение в режим предшествующего поколения 3G, а при его отсутствии — в 2G/GSM.
Помимо работы в мобильных сетях, модуль умеет определять собственное местонахождение (координаты) при помощи систем геопозиционирования GPS и ГЛОНАСС.
Антенны и другие комплектующие для модема Mini PCI-e
Сотовый модуль поставляется в варианте OEM без дополнительных комплектующих, которые могут понадобиться для его эксплуатации. В первую очередь речь идет об антеннах сотовой связи и геолокации, которые подсоединяются к плате. Сам модем не содержит антенн, поэтому его эксплуатация без подключения наружных антенн невозможна!

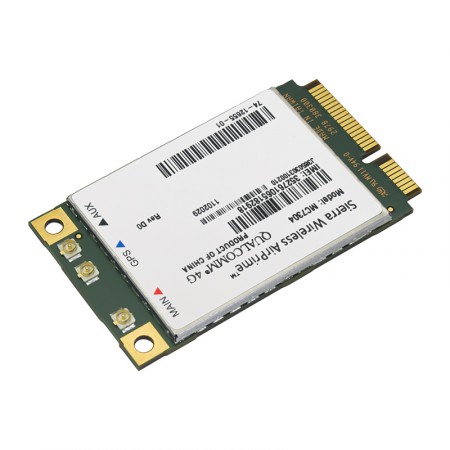

Антенные коннекторы формата U.FL (IPX) расположены непосредственно на плате. Это низкопрофильные разъемы, к которым обычно подключается пигтейл (переходник на более конвенциональный разъем) или совместимая патч-антенна. Sierra MC7304 оснащен тремя такими коннекторами: двумя для антенн сотовой связи (в режиме MIMO) и дополнительным разъемом для GNSS-антенны.
Sierra Wireless MC7304 — недорогой модуль LTE для интеграции и подключения к интернету специализированных устройств. Чтобы купить модем, добавьте его в корзину и оформите заказ онлайн. Если вы работаете над персональным проектом, наши менеджеры помогут найти правильное сотовое оборудование! Позвоните нам по телефону 8-800-3333-965 или закажите обратный звонок.
Модем Sierra Wireless MC7304 — спецификации [PDF, 0.98Mb]
Характеристики | |
Поддерживаемые частотные диапазоны |
2G: 850/900/1800/1900 МГц 3G: Band 1/2/5/8 (2100/1900/850/900 МГц) LTE FDD: Band 1/3/7/8/20 (2100/1800/2600/900/800 МГц) |
Категория LTE | LTE Cat. 3 (скорость приема до 100 Мбит/с, передачи — до 50 Мбит/с) |
Формат | Mini PCI-e (интерфейс USB 2.0) |
Стандарты геопозиционирования | GPS, ГЛОНАСС |
Порты и интерфейсы |
2 x U.FL (для подключения 3G/4G-антенн) 1 x U.FL (для подключения антенны геолокации) |
Температура эксплуатации | от -30°С до +70°С |
Расширенная температура эксплуатации | от -40°С до +85°С |
Температура хранения | от -40°С до +85°С |
Размер | 50,95 x 30 x 2,75 мм |
Вес | 8,6 г |
