Адаптер KROKS KSS-Cse PCI для mPCI LTE модема, SMA-female

KSS-Cse PCI — это переходник для подключения бескорпусного модема Mini PCI-e к настольному компьютеру, ноутбуку или беспроводному маршрутизатору. Прибор подходит к современным сотовым модулям Quectel, Huawei, Sierra Wireless и другим брендам.

Когда используется USB-адаптер для модема Mini PCI-e?

Новые сотовые модули в форм-факторе Mini PCI-e регулярно выпускаются на рынок, в то время как ассортимент обычных USB-модемов сильно ограничен. Производители фактически приостановили выпуск привычных «свистков» и сосредоточились на дорогих LTE-маршрутизаторах. Что делать, если вам нужен современный модем, но вы не хотите переплачивать за дополнительные функции? Использовать адаптер!

Этот маленький прибор поддерживает любые модемы с интерфейсом USB, выпускаемые в формате Mini PCI-e. Список совместимый моделей включает (но не ограничивается) Quectel EC25-E, Quectel EP06-E (LTE Cat. 6), Huawei me909s-120p и др.

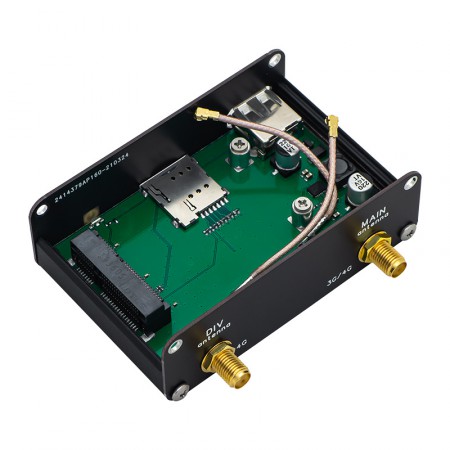

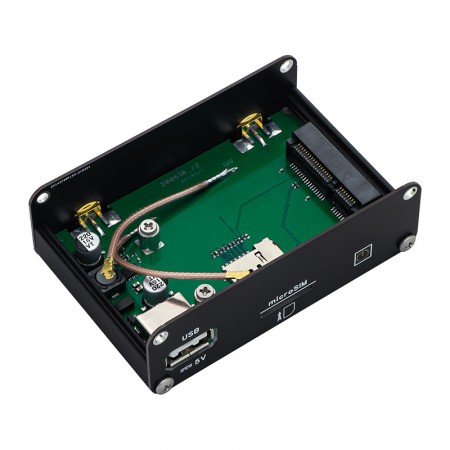

Корпус прибора выполнен из алюминия, возможно крепление к стене при помощи П-образного кронштейна. На одном торце размещены порты и индикатор, на другом — коннекторы для антенн. Чтобы установить модуль M.2, потребуется отвинтить верхнюю крышку устройства. После того, как вы установите сотовый модуль во внутренний слот, останется лишь подключить антенные разъемы: необходимые пигтейлы U.FL (IPX) предварительно распаяны на плате.

Подключение антенн и особенности эксплуатации

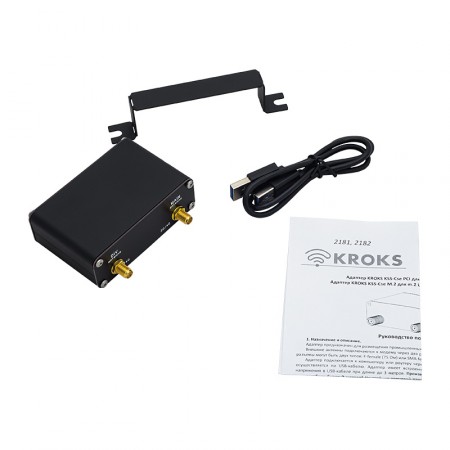

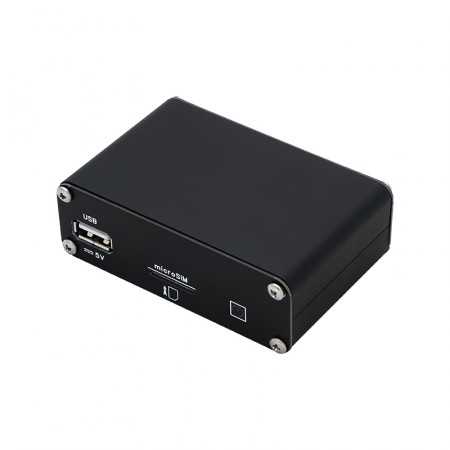

На корпусе устройства размещен разъем USB 2.0 для подключения соединительного кабеля. Короткий кабель (0,5 м) входит в комплект поставки. Производитель указывает, что адаптер оснащен стабилизатором напряжения и поэтому может использовать с USB-удлинителями (более 3 м). Питание адаптера и сотового модуля осуществляется по USB со стандартным напряжением 5В. Использование отдельного БП не требуется.

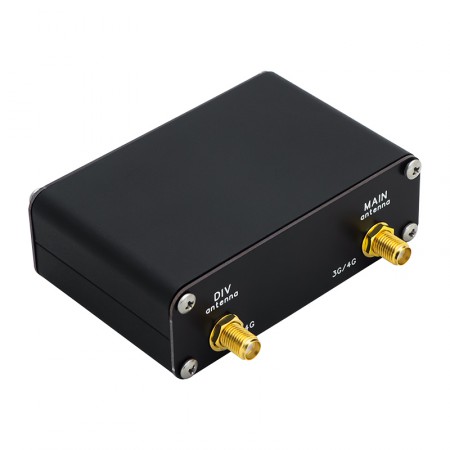

Для подключения антенн сотовой связи предусмотрены разъемы типа SMA-female. Сами антенны в комплект поставки не входят, однако они необходимы для работы модема. Тип антенн выбирается в зависимости от условий эксплуатации:

• Для работы мобильного интернета в городе (при уверенном сигнале в помещении) достаточно использовать круговые антенны, которые просто накручиваются на разъемы адаптера;
• Если сигнал в помещении слабый или вы находитесь на границе сотовой сети (за городом), рекомендуемое решение — выносная уличная антенна направленного типа.

Поскольку адаптер оснащен двумя SMA-разъемами, он поддерживает двухканальную передачу данных — режим MIMO 2x2.

При помощи переходника от Kroks вы можете собрать собственное устройство связи с теми характеристиками, которые нужны для решения именно ваших задач. Благодаря широкому ассортименту модемов Mini PCI-e, вы больше не ограничены в выборе!
