Адаптер (переходник) USB для модемов miniPCIe (корпусной, c SMA)

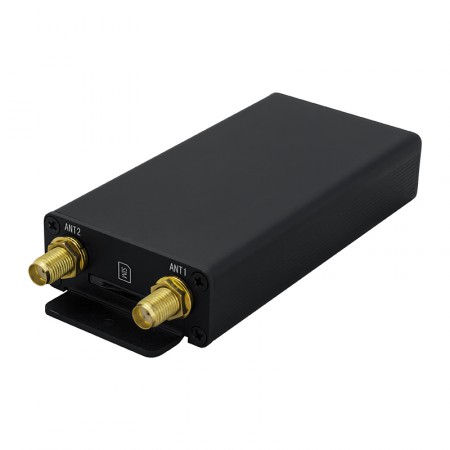

Корпусной переходник позволяет использовать модемы-платы формата Mini PCI-e с компьютерами, ноутбуками и WiFi-роутерами. Адаптер выглядит как небольшая металлическая коробочка с подключаемыми антеннами, внутрь которой устанавливается сотовый модуль соответствующего форм-фактора. Для подключения антенн используются компактные разъемы SMA-типа.

Подключаем современный модем к компьютеру или роутеру

Производители коммуникационного оборудования давно отказались от выпуска бытовых модемов («свистков») в пользу комплексных устройств — 4G-роутеров. Однако далеко не всем пользователям нужны расширенные возможности маршрутизатора: часто абонентам нужен быстрый модем, который можно напрямую подключить к настольному компьютеру или рабочему лэптопу.

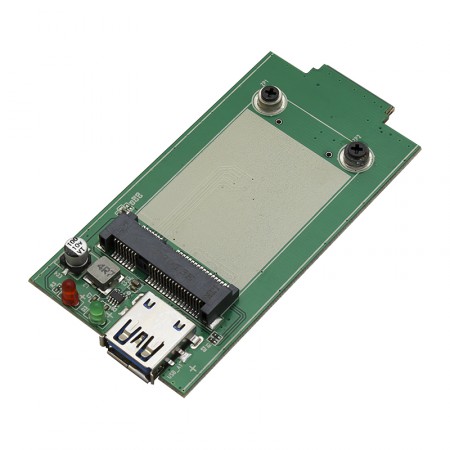

Для решения этой задачи используется адаптер с промышленного разъема Mini PCI-e на привычный USB-порт. Переходник поддерживает сотовые модули Quectel EC25-E, Quectel EP06-E, Huawei me909s-120p и любые другие, в спецификациях которых заявлена поддержка USB-интерфейса.

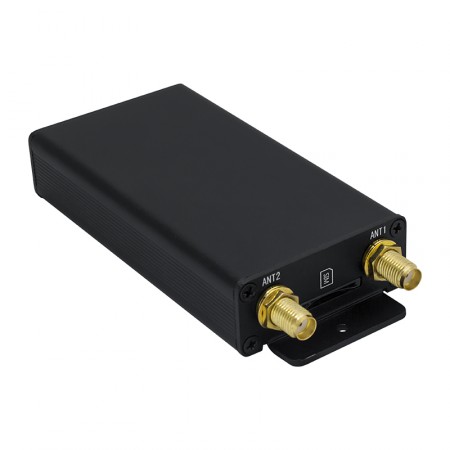

Поскольку платы Mini PCI-e обычно не оснащаются лотком для SIM-карты, полноценный слот Mini-SIM (большой формат) выведен на переднюю панель адаптера.

Как использовать?

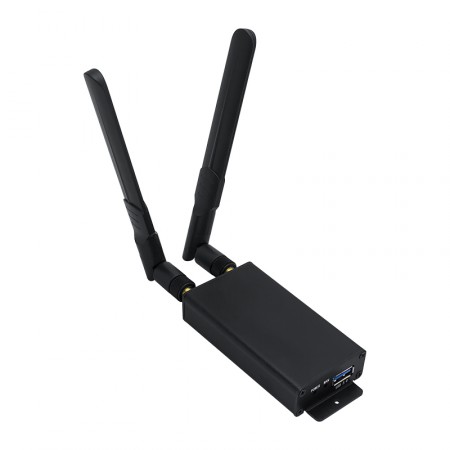

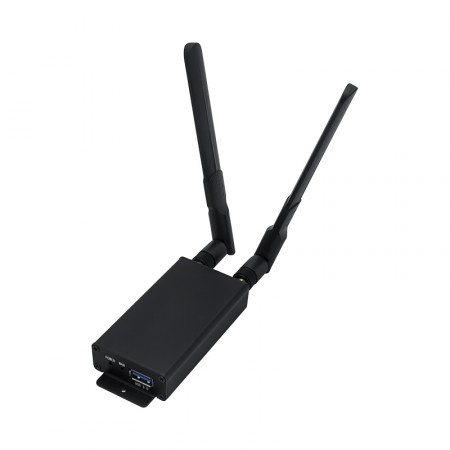

Переходник поставляется с двумя штыревыми антеннами сотовой связи. Для их подсоединения на корпусе адаптера размещены стандартные разъемы SMA-female. Комплектные антенны имеют малый коэффициент усиления и подходят для использования в городских квартирах и офисах при наличии уверенного сотового сигнала.

Однако во многих локациях штатных «рожков» может быть недостаточно. Это касается областей со слабым сотовым покрытием: дачи, загородные дома, подвалы, помещения в глубине зданий. В этом случае штыревые излучатели могут быть заменены более мощной уличной антенной, выступающей в качестве усилителя.

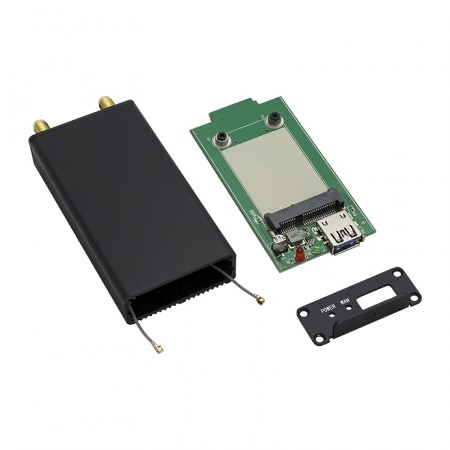

Антенные разъемы соединяются с платой модема при помощи встроенных пигтейлов с коннекторами U.FL (IPX). Эти коннекторы являются стандартными для сотовых модулей формата Mini PCI-e.

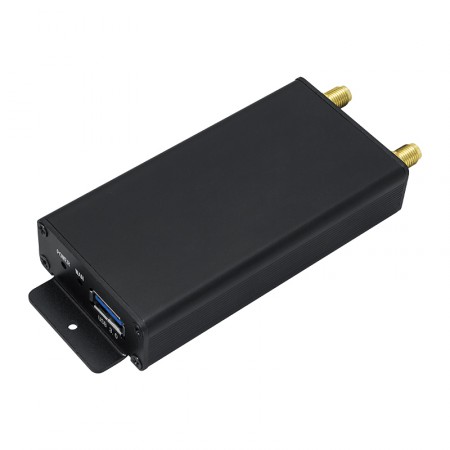

Сам адаптер подключается к компьютеру или ноутбуку через порт USB 3.0. Короткий соединительные USB-кабель входит в комплект поставки. Переходник не требует отдельного питания: необходимое напряжение на модем подается через USB-разъем.

Особенности переходника:

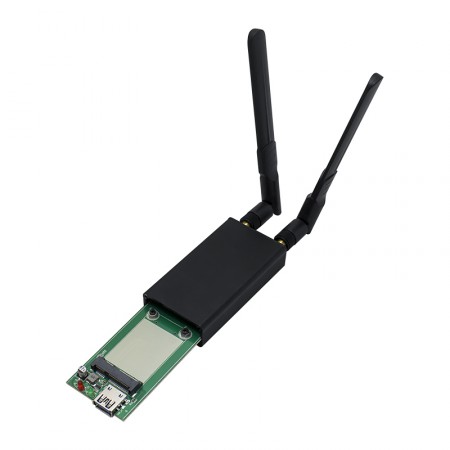

• Простая установка модуля Mini PCI-e внутрь корпуса;
• Универсальный и долговечный порт USB 3.0;
• Стандартные ВЧ-разъемы SMA-female;

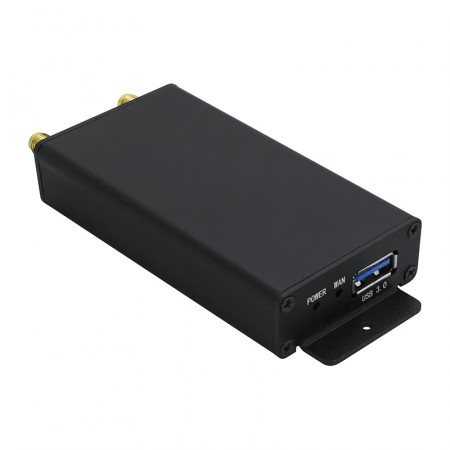

• Светодиодные индикаторы состояния;

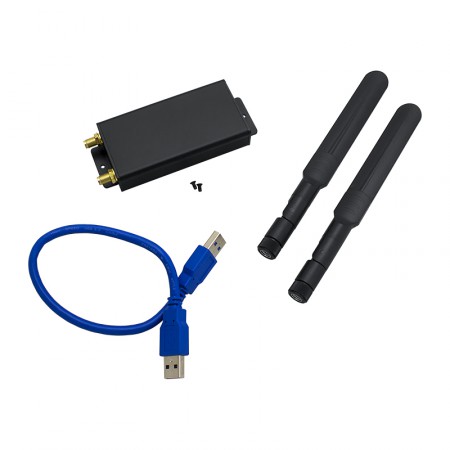

• Штыревые антенны и USB-шнурок в комплекте.
