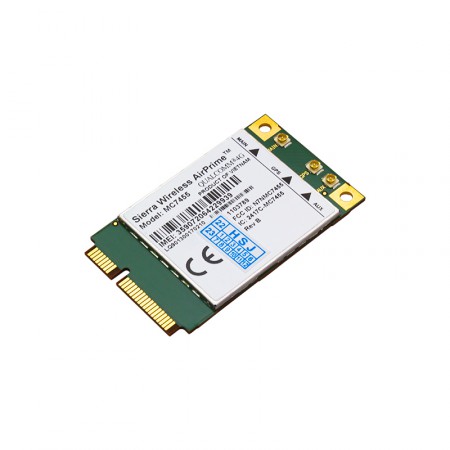

Модем 3G/4G Mini PCI-e Sierra Wireless MC7455

LTE-модем Sierra Wireless MC7455 выпускается в формате платы Mini PCI-e, которая может использоваться в системах M2M/IoT, а также совместно с USB-переходником. Сотовый модуль задействует агрегацию частот и может «разгоняться» до 300 Мбит/с при загрузке данных в современных сетях 4G+.

Модель MC7455 является полным аналогом M.2-модема EM7455. Разница между моделями заключается лишь в форм-факторе платы и используемых антенных коннекторов.

Универсальность и агрегация частотных

Модем поддерживает множество частотных диапазонов (бэндов), которые активно используются отечественными операторами в разных регионах страны. Среди доступных диапазонов — Band 1 (2100 МГц), Band 3 (1800 МГц), Band 7 (2600 МГц) и многие другие. В случае потери LTE-соединения модуль автоматом переключится в доступную 3G-сеть.

Sierra Wireless MC7455 соответствует 6-й категории LTE и поддерживает загрузку на скорости до 300 Мбит/с, а передачу (отправку) — на скорости до 50 Мбит/с. Повышенная скорость обусловлена использованием двух важных технологий:

• Режим MIMO позволяет принимать и передавать в два раза больше информации за счет использования двух пространственных потоков (2x2). В единицу времени модем задействует два физических канала связи, чтобы «общаться» с базовой станцией оператора. Для работы MIMO 2x2 к модему должны быть подключены две антенны;
• Агрегация частот позволяет задействовать более широкий частотный ресурс, «объединяя» полосы частот из одного или разных диапазонов. Агрегация уже широко используется операторами в городах и постепенно появляется на загородных базовых станциях. MC7455 может «сложить» две полосы частот в популярных сочетаниях (полный список комбинаций приведен в разделе характеристик).

Помимо сотового подключения, модем умеет определять текущие координаты, используя системы геопозиционирования GPS, ГЛОНАСС и некоторые другие.

Как подключить модем Mini PCI-e от Sierra Wireless?

Сотовый модуль не имеет привычного USB-корпуса и вместо него оснащен интерфейсом Mini PCI-e. Также на плате отсутствует SIM-слот. Такое исполнение требует наличия управляющего (материнского) устройства, к которому подключается модем. Вот некоторые сценарии использования:

• В составе решений межмашинного взаимодействия (M2M) или интернета вещей (IoT), если управляющее устройство поддерживает установку модемов Mini PCI-e;
• С платами маршрутизаторов, имеющих соответствующий слот (например, AXR-5P PoE от Антэкс);
• В паре с бескорпусным или корпусным USB-переходником для использования с компьютерами или совместимыми WiFi-роутерами.

Производитель Sierra Wireless публикует в открытом доступе на своем сайте драйверы для Windows, документацию по AT-командам и другие полезные ресурсы для настройки и управления модемом.

Антенны для Sierra Wireless MC7455

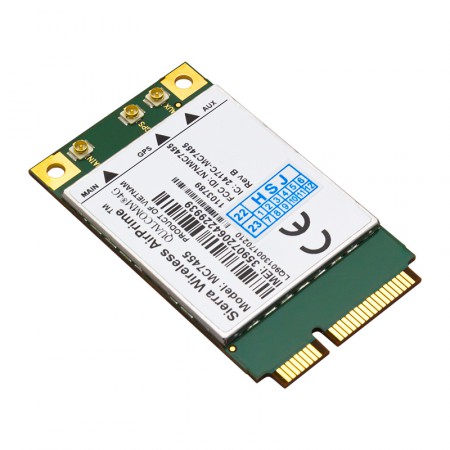

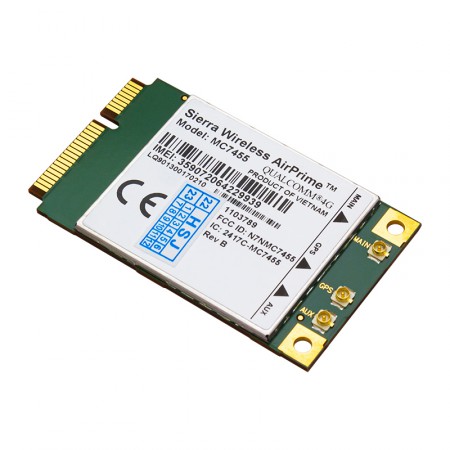

Модем поставляется без антенн, подключение которых необходимо для эксплуатации устройства. На корпусе модема размещены 3 низкопрофильных коннектора IPEX (U.FL), два из которых используются для антенн сотовой связи, а еще один — для антенны GPS/ГЛОНАСС.

В зависимости от сценария использования модема возможно подключение патч-антенн или использования пигтейла для подсоединения внешней штыревой или уличной антенны. Поскольку модем допускает разные сценарии использования, антенна должна выбираться в зависимости от форм-фактора материнского устройства и уровня сотового сигнала в месте монтажа. Преимуществом модема является устойчивость к широкому диапазону температур, включая как очень низкие (до -40°С), так и достаточно высокие (до +85°С).

Купить Sierra Wireless MC7455 можно прямо сейчас: достаточно оформить заказ на нашем сайте! Положите товар в корзину, завершите процедуру оформления и дождитесь подтверждающего звонка нашего менеджера! Остались вопросы по техническим возможностям оборудования или нужна помощь в усилении связи? Ждем вашего звонка по телефону 8-800-3333-965!

Модем Sierra Wireless MC7455 — спецификации [PDF, ~2.43Mb]
