Модуль грозозащиты 50 Ом с разъёмом RP-SMA

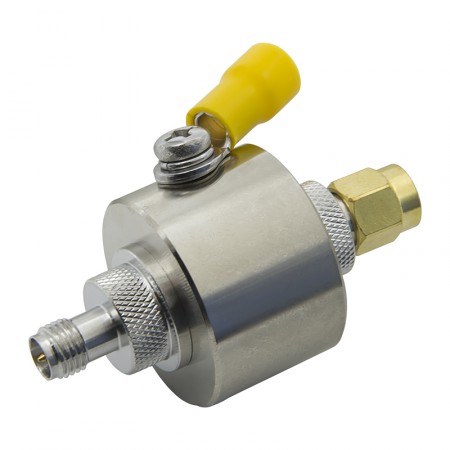

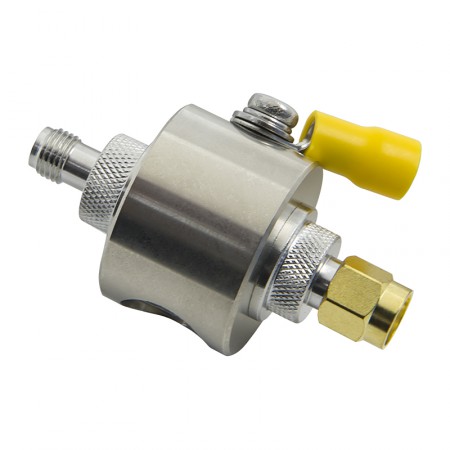

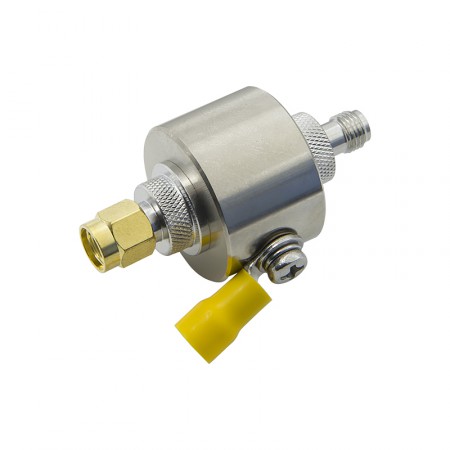

Грозозащита с реверсивными коннекторами серии RP-SMA для защиты WiFi-антенн и наружных точек доступа от зарядов атмосферного электричества. Газоразрядник обеспечивает защиту активного оборудования во время грозового положения и отводит излишние токи на шину заземления. Модуль поможет обезопасить подключенное устройство от перепадов напряжения, которые происходят в радиолинии по естественным или антропогенным причинам.

Модуль рассчитан на пропуск ВЧ-сигнала частотой до 3000 МГц и, таким образом, поддерживает многочисленные устройства семейства 802.11b/g/n (2,4 ГГц), а также приборы сотовой связи и мобильного интернета.

Как устроена система грозозащиты для антенн?

Модуль грозозащиты устанавливается в разрыв кабельной трассы или накручивается напрямую на разъем устройства. Чтобы обеспечить максимальную защиту, рекомендуется использовать два модуля, установленные на противоположных концах кабельной трассы: один — вблизи уличной антенны, а второй — вблизи защищаемого оборудования.

С двух сторон модуля установлены реверсивные коннекторы серии RP-SMA: male (вилка) с одной стороны и female (розетка) с обратной. Эта разновидность коннекторов изначально предназначалась для WiFi-устройств. В отличие от классических коннекторов SMA, версия RP (Reverse Polarity, т. е. с обратной полярностью) имеет измененную конструкцию. Вилка вместо штыря имеет гнездовой тип контакта, а розетка — штыревой. Эта модификация конструкции была произведена специально, чтобы выделить WiFi-совместимые устройства в отдельную группу.

Внутри модуля содержится сменная газосодержащая вставка, которая выполняет функцию ключа и отводит избыточные токи на боковую клемму заземления. Процесс срабатывания защиты делится на следующие этапы:

1. В состоянии покоя грозозащита полностью прозрачна для радиосигнала, который передается по кабелю, и пропускает его с минимальными вносимыми потерями (обычно менее 0,25 дБ в рабочем диапазоне частот);
2. Когда в линии образовывается статический заряд, который может нанести повреждение оборудованию, инертный газ ионизируется и срабатывает как замок. Вместо пропуска сигнала вниз по линии защитное устройство начинает отводить ток на подключенный кабель заземления;
3. После нормализации ситуации газоразрядник возвращается в исходное состояние, и работоспособность линии передачи восстанавливается.

Газоразрядник является сменным элементом, который в случае повреждения или долгой эксплуатации может быть заменен на новый без замены всего устройства. Маркировка газоразрядника — 2R230.

Для работы модуль должен быть надлежащим образом соединен с шиной или контуром заземления. кабель заземления не входит в поставку и покупается дополнительно.

Когда нужно использовать грозозащиту для WiFi-антенны?

Модуль грозозащиты рекомендуется применять всегда, когда оборудование устанавливается на открытом пространстве и подвергается воздействию атмосферных явлений. Электростатический разряд в линии может возникнуть по множеству причин, большинство из которых имеют природный характер. Скачки напряжения во время грозового положения — частая причина выхода из строя радиообоурдования с подключенной наружной антенной.

Однако при использовании модулей грозозащиты следует учитывать, что они обеспечивают лишь внутреннюю грозозащиту. Полная безопасность оборудования гарантируется лишь при комплексном подходе, который включает установку молниеотводов для защиты от прямого попадания молнии.

Чтобы купить модуль грозозащиты RP-SMA для WiFi-оборудования, добавьте товар в корзину и пройдите оформление заказа. В нашем каталоге вы также найдете версии модулей с другими видами разъемов — SMA, N-type, 7/16 DIN и др. По вопросам установки и защиты уличного оборудования радиосвязи вы можете обратиться по телефону 8-800-3333-965 или заказать обратный звонок!
