Модуль грозозащиты 75 Ом для телевизионной антенны

Цена: 2 250 р.
Скидка: По запросу
Категория: Грозозащита
Наличие: Есть в наличии

Артикул: 2281

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Модуль грозозащиты для телевизионной антенны — устройство электробезопасности, которое устанавливается между приемником (например, телевизором или ресивером) и уличной антенной. Оно предназначено для защиты оборудования от накопления статического заряда во время грозы. Этот модуль оснащен разъемами F-типа и разработан специально для использования в системах с волновым сопротивлением 75 Ом.

Как работает грозозащита с F-разъемами?

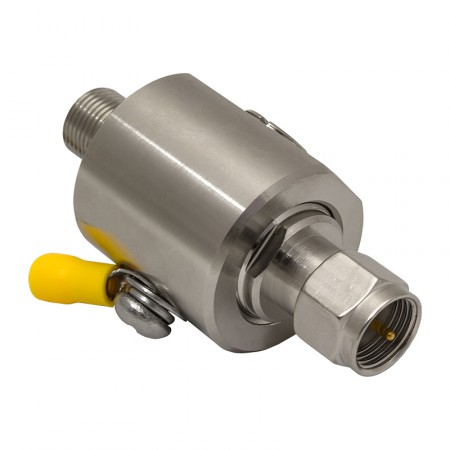

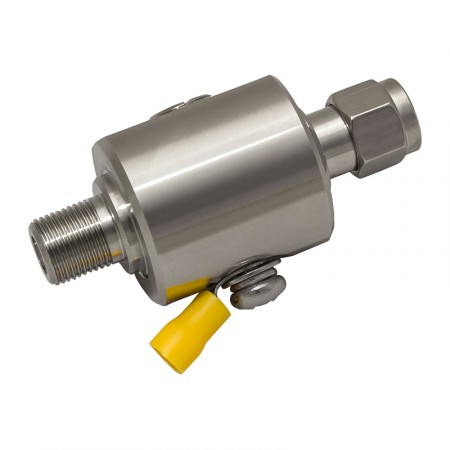

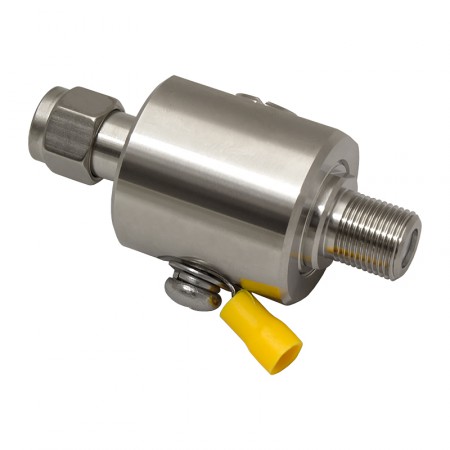

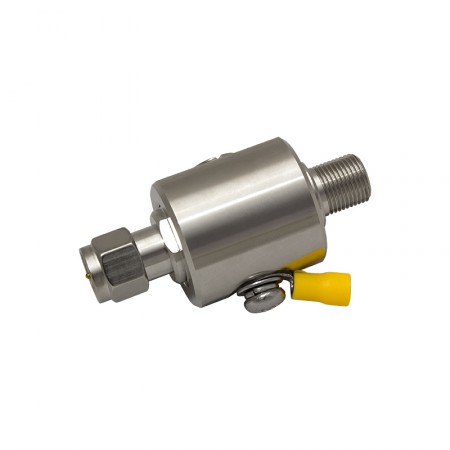

На корпусе модуля расположены разъемы F-female («мама») и F-male («папа»), что позволяет установить это приспособление в качестве переходника между антенной и антенным кабелем. Разъем F-male имеет стандартное винтовое крепление со свободно вращающейся гайкой, которая упрощает монтаж и предотвращает «скручивание» кабеля при подключении. Надежно фиксируемая винтом клемма (включена в комплект поставки) служит для подсоединения провода заземления.

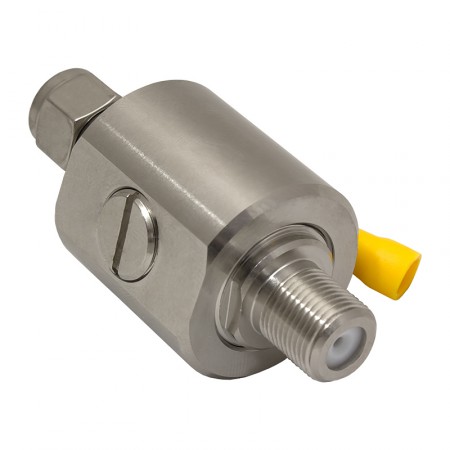

Грозозащита для телевизионной антенны содержит газонаполненный элемент, который позволяет устройству автоматически «включать» соединение с контуром заземления при наличии опасных электрических потенциалов. При выходе из строя газонаполненный элемент может быть заменен: для этого необходимо извлечь винт со шлицем под «плоскую» отвертку из корпуса устройства.

Представленный модуль работает в диапазоне частот 0–3000 МГц и имеет сопротивление 75 Ом, которое является стандартным для телевизионных систем. Для выполнения грозозащиты на антеннах сотовой связи необходимо выбирать модели с волновым сопротивлением 50 Ом.

Для чего нужна грозозащита?

Основная задача представленного устройства — «разрядка» возникающих статических потенциалов через контур заземления. Установка этого аксессуара повышает безопасность оборудования во время грозы, когда в линии передачи могут возникнуть опасные токи. Обратите внимание: газоразрядники и модули грозозащиты не помогут уберечь оборудование при прямом попадании молнии в антенну!

При установке модуля грозозащиты в частном доме или на даче эффективность его работы будет напрямую зависеть от качества системы заземления, которая должна быть выполнена в строгом соответствии с действующими требованиями и правилами электробезопасности. Подключение модуля к контуру заземления обязательно при любых схемах коммутации и условиях эксплуатации устройства с телевизионными уличными антеннами. Кабельные сборки и кабель заземления в комплект поставки не входят и приобретаются отдельно.

Модуль грозозащиты имеет массивный металлический корпус, что обеспечивает долгий срок службы (свыше 500 циклов подключения), устойчивость к механическим повреждениям и воздействиям атмосферы. Не знаете, как подобрать грозоразрядник? Обратитесь по номеру 8-800-3333-965 и воспользуйтесь бесплатной консультацией наших специалистов.

Характеристики
Частотный диапазон 0–3000 МГц
Волновое сопротивление 75 Ом
КСВн ≤ 1,2
Вносимые потери ≤ 0,25 дБ
Передаваемая мощность 200 Вт
Выдерживаемое напряжение изоляции ≥ 500В (RMS)
Рабочее напряжение ≤ 170В (RMS)
Номинальное напряжение постоянного тока 230В
Максимальный импульсный ток разряда 20 кА
Сопротивление изоляции ≥ 1000 МОм
Разъемы 1 x F-male
1 x F-female
Сечение кабеля заземления ≤ 8 мм2
Материал корпуса латунь
Защита корпуса IP67
Допустимая влажность ≤ 95%
Диапазон рабочих температур от -40°С до +85°С
Размер 54 x Ø25 мм
Вес 87 г
