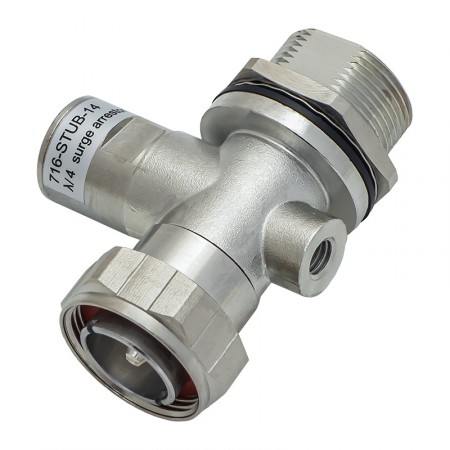

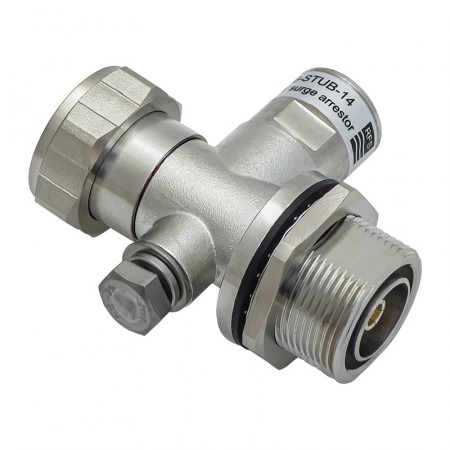

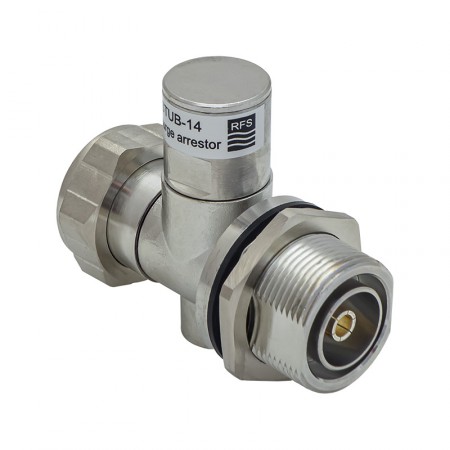

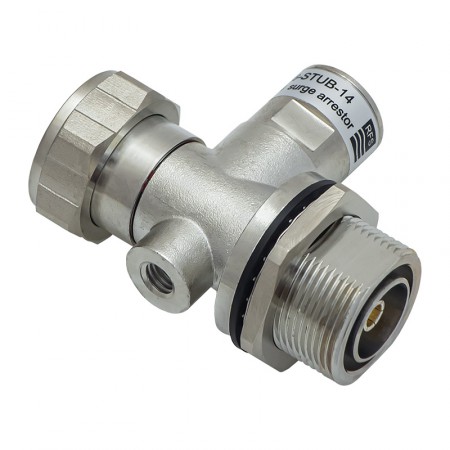

Грозоразрядник RFS 716-STUB-14

Цена: 4 800 р.
Скидка: По запросу
Категория: Грозозащита
Наличие: Есть в наличии

Артикул: 2918

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

RFS 716-STUB-14 — это профессиональное решение для защиты базовых станций операторов и другого радиооборудования от опасных токов, возникающих в фидерном тракте  во время грозы. Модуль оснащен высокочастотными разъемами 7/16 DIN и поддерживает рабочий диапазон частот 690–2700 МГц. Благодаря использованию четвертьволновой технологии, RFS 716-STUB-14 не требует обслуживания и обеспечивает многократную защиту от наведенного тока и даже от прямого попадания молнии с низким остаточным напряжением.

Установка грозозащиты RFS позволяет эффективно обезопасить дорогостоящее радиооборудование от резких перепадов напряжения и помех, возникающих во время грозы, а также при воздействии других внешних факторов.

Как работает четвертьволновая грозозащита RFS 716-STUB-14?

Грозоразрядник RFS 716-STUB-14 оснащен двумя разъемами серии 7/16 DIN. Коннектор «папа» подключается к внешней антенне. Второй разъем «мама» обеспечивает защиту от перенапряжения и подключается к приемопередатчику базовой станции или бытовому радиоустройству. Обычно грозозащита монтируется в разрыве кабельной линии на входе в помещение, где установлено активное оборудование.

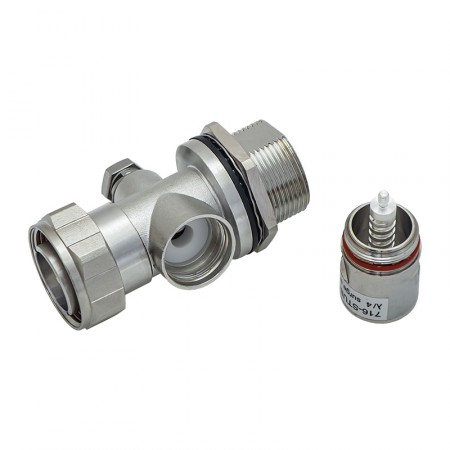

В отличие от грозозащиты на основе газонаполненного элемента, RFS 716-STUB-14 является узкополосным прибором. В конструкции грозоразрядника предусмотрен короткозамкнутый четвертьволновый отрезок линии, выполняющий функцию ВЧ-фильтра. Устройство пропускает сигнал на частоте сотовой связи 690–2700 МГц и шунтирует на землю токи за пределами рабочего диапазона частот.

Для работы RFS 716-STUB-14 требуется рабочая система заземления. Подключение грозозащиты к земле возможно двумя способами:

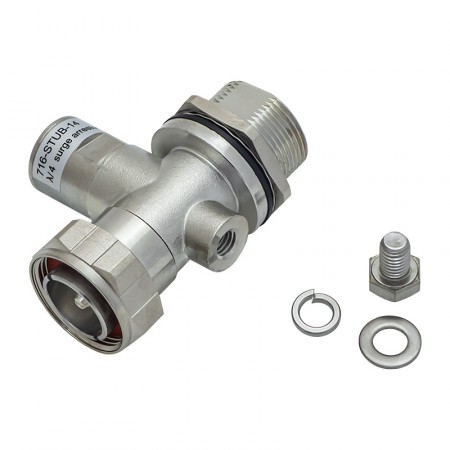

  1. При помощи клеммы с резьбой M8 (подключение отводящего кабеля к заземляющему контуру);
  2. Установка на заземленную панель (переборку) при помощи гайки.

Благодаря всепогодному исполнению, допускается полный или частичный монтаж вне помещений. Применение высококлассных материалов гарантирует должную защиту от пыли и влаги (IP68), а также устойчивость к коррозии.

Преимущества грозоразрядника RFS 716-STUB-14

  • Четвертьволновый грозоразрядник обеспечивает эффективную защиту радиооборудования, работающего на частоте 690–2700 МГц;
  • Не требует обслуживания и замены элементов после срабатывания;
  • Исключительно высокие электрические характеристики, низкий КСВн и минимальные вносимые потери;
  • Полная влаго- и пылезащита класса IP68, широкий диапазон рабочих температур;
  • Высокое качество использованных материалов, долговечность, коррозиестойкость.

Чтобы купить модуль грозозащиты RFS 716-STUB-14, просто добавьте товар в корзину и оформите заказ в режиме онлайн. Нужна помощь по подбору оборудования? Свяжитесь с нами по телефону 8-800-3333-965, и мы поможем подобрать оптимальные решения для ваших задач!

Грозоразрядник RFS 716-STUB-14 — спецификации [PDF, ~118Kb]

Грозоразрядник RFS 716-STUB-14 — инструкция по установке [PDF, ~308Kb]

Характеристики
Рабочий диапазон частот 690–2700 МГц
КСВн 690–2700 МГц: 1,19
800–1000 МГц: 1,13
1700–2200 МГц: 1,13
Возвратные потери 690–2700 МГц: 21 дБ
800–1000 МГц: 24 дБ
1700–2200 МГц: 24 дБ
Вносимые потери 0,1 дБ
Иинтермодуляционные помехи третьего порядка (PIM3) < -160 дБ @ 2x20 Вт
Максимальный разрядный ток множ. 25 кА, 8/20 мкс
Остаточный импульс (испытательный импульс 20 кА, 8/20 мкс) 5 мДж
Остаточное напряжение (испытательный импульс 20 кА, 8/20 мкс) 100В
Средняя мощность (при 20°C, на уровне моря, КСВн 1,0) 1,8 кВт @ 1 Гц
Максимальная мощность (при 20°C, на уровне моря, КСВн 1,0) 40 кВт
ВЧ-разъемы 1 x 7/16 DIN-male
1 x 7/16 DIN-female (защищенная сторона)
Материал центрального проводника латунь, покрытая серебром
Материал внешнего проводника латунь, белая бронза
Материал корпуса латунь, белая бронза
Материал диэлектрика ПТФЭ
Материал уплотнителя силикон
Способ заземления кабель заземления под клемму M8 или установка на заземленную переборку
Защита корпуса IP68
Температура эксплуатации от -45°C до +85°C
Размер 75 x 70 x 35 мм
Вес 310 г
Комплектация модуль грозозащиты, инструкция
