Компактное и эффективное устройство для защиты оборудования от опасных электростатических зарядов, накапливаемых во время грозы. Модуль грозозащиты с разъемами SMA устанавливается в качестве переходника между уличной антенной и активным ВЧ-устройством и соединяется с контуром заземления. В качестве основного управляющего элемента, отводящего заряд на «землю», выступает газонаполненный капсюль, который может быть заменен на аналогичный в процессе продолжительной эксплуатации модуля.
Широкий диапазон рабочих частот 0–3 ГГц позволяет применять устройство в системах усиления сотовой связи всех современных стандартов GSM, 3G и 4G, а также с WiFi-оборудованием в диапазоне 2,4 ГГц.
Волновое сопротивление 50 Ом обеспечивает согласование электрических параметров в системах мобильной связи. В сфере кабельного и спутникового телевидения чаще используются компоненты с импедансом 75 Ом. При выборе грозозащиты для той или иной системы оборудования следует выбирать модуль с соответствующим сопротивлением!
Конфигурация разъемов SMA для установки модуля в качестве переходника

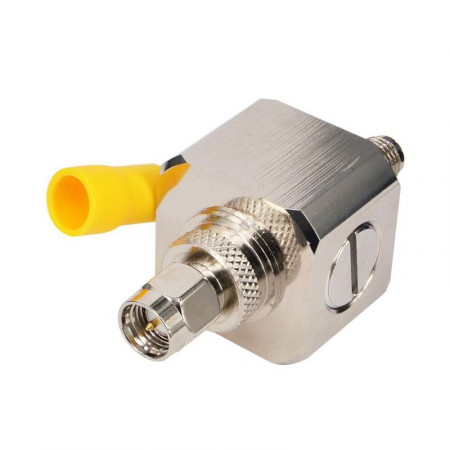

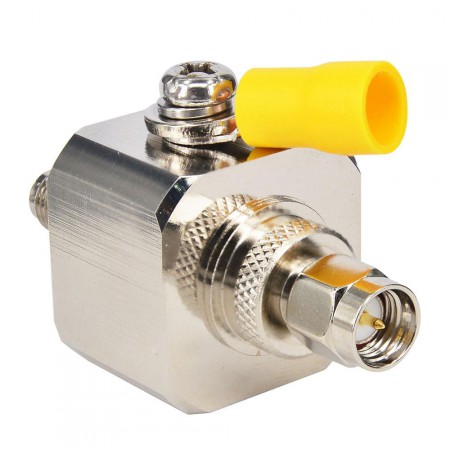

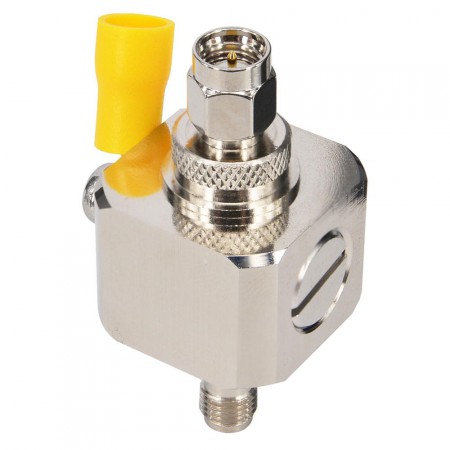

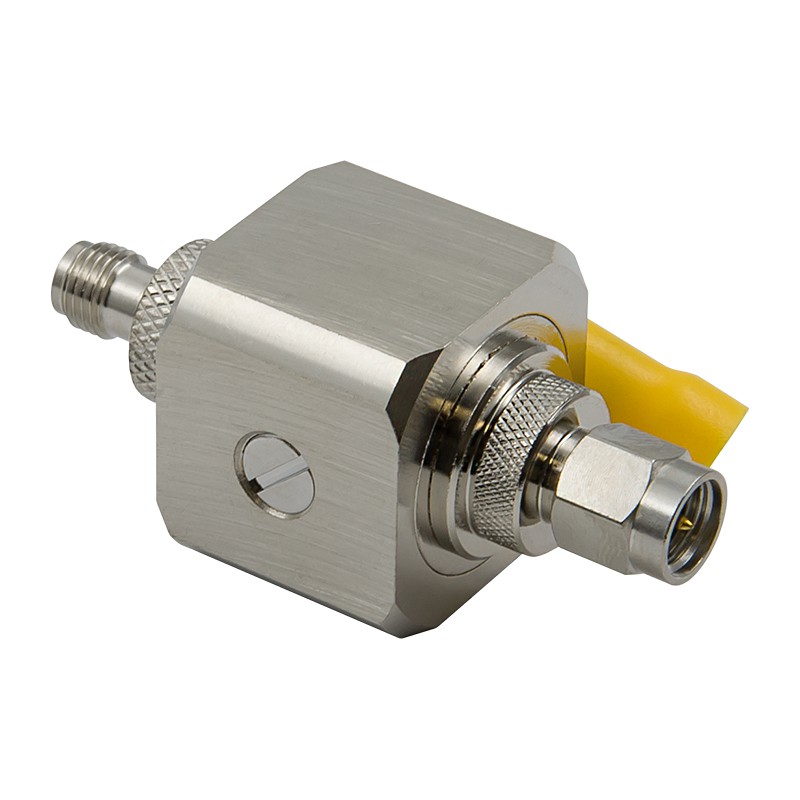

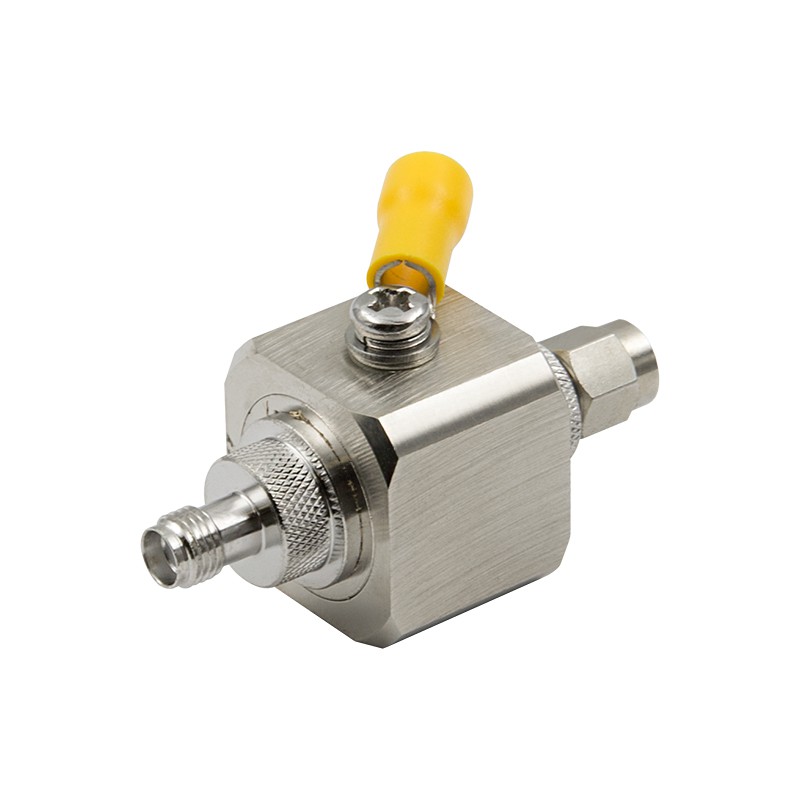

На корпусе модуля установлены разъемы SMA-male и SMA-female, что позволяет устанавливать устройство в качестве переходника между уличной антенной и кабелем снижения, не прибегая к помощи дополнительных коммутационных элементов.

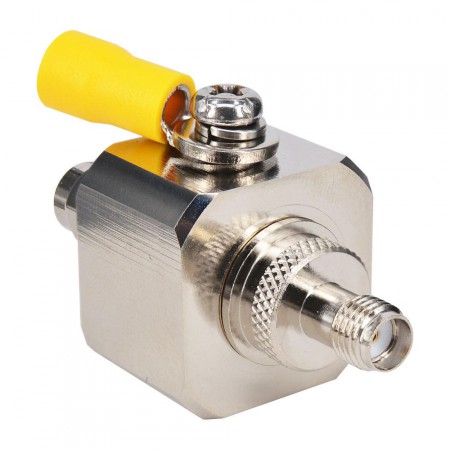

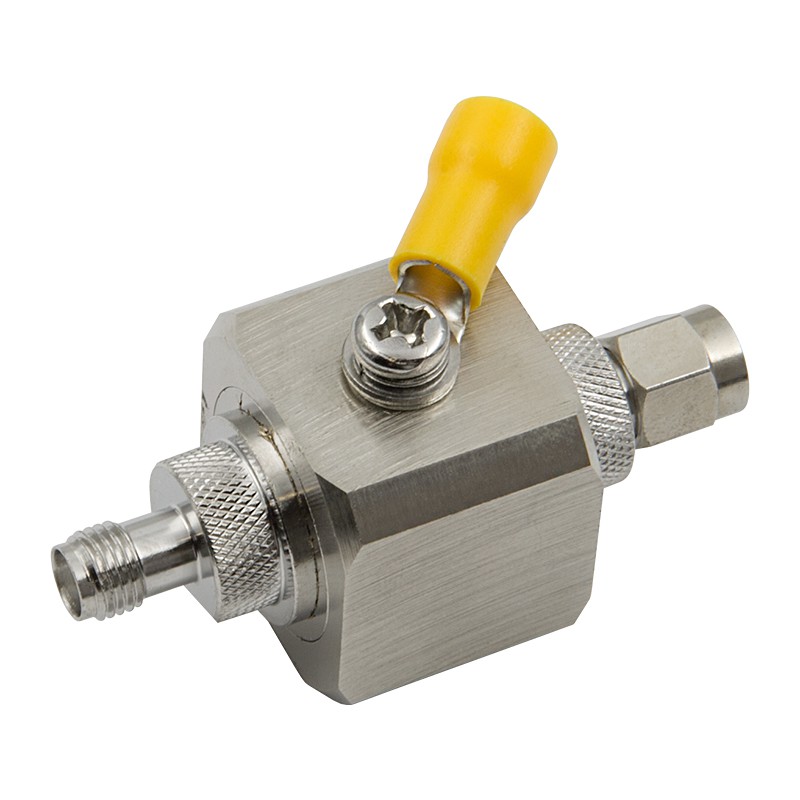

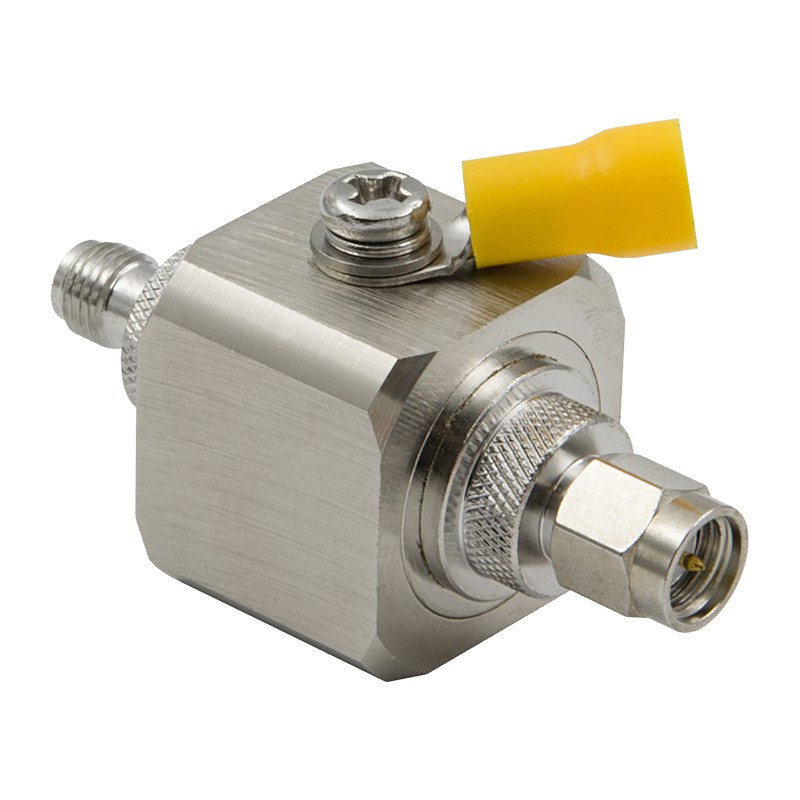

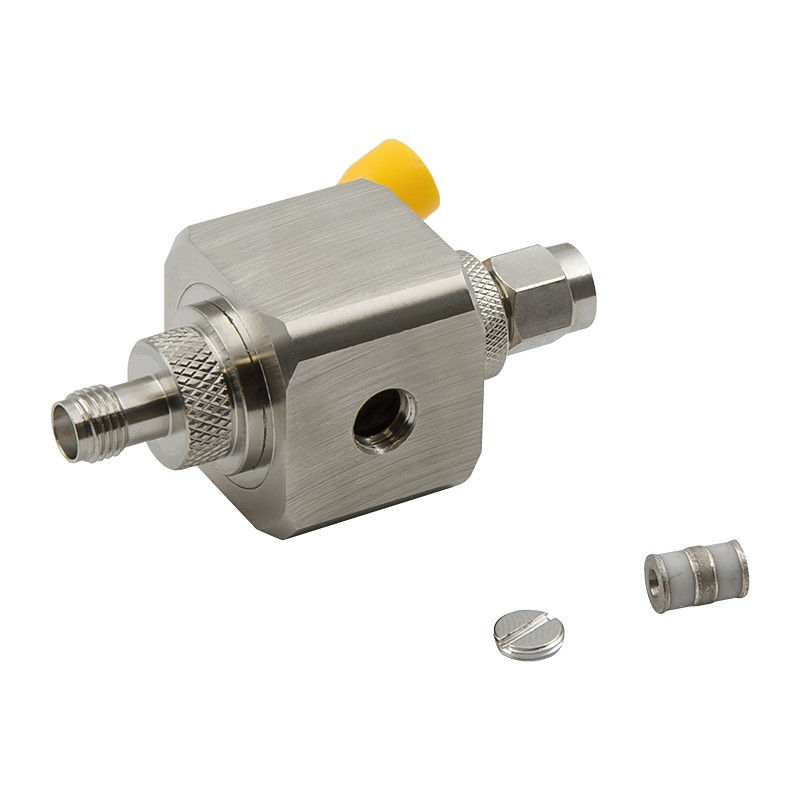

Под металлической крышкой модуля установлен газонаполненный капсюль. Для замены капсюля необходимо выкрутить крышку с помощью «плоской» отвертки. Клемма с винтовой фиксацией обеспечивает надежный контакт модуля с кабелем заземления.
Корпус модуля грозозащиты изготовлен из никелированной латуни, что обеспечивает долгий срок службы устройства и устойчивость к механическим повреждениям. Класс защищенности корпуса от влаги и попадания пыли IP67 допускает использование модуля на улице.
Установка устройства грозозащиты проста и может производиться силами самого пользователя, однако успешная эксплуатация системы с установленным модулем грозозащиты возможна только в том случае, если система заземления в здании выполнена по всем действующим правилам и требованиям электробезопасности!
Вам требуется устройство грозозащиты для антенных комплексов мобильной связи, спутникового телевидения или уличных точек доступа WiFi? Воспользуйтесь бесплатной консультацией профессионалов по номеру 8-800-3333-965! Мы порекомендуем оптимальные решения с учетом специфики решаемых задач и условий эксплуатации.
Характеристики | |
Частотный диапазон | 0–3000 МГц |
Волновое сопротивление | 50 Ом |
КСВн | ≤ 1,2 |
Вносимые потери | ≤ 0,25 дБ |
Максимальное напряжение длительной нагрузки (MCOV) | 75–90В |
Максимальное напряжение защиты | 600В |
Номинальный разрядный ток (8/20 мкс) | 2,5 кА |
Максимальный разрядный ток (8/20 мкс) | 5 кА |
Время срабатывания | ≤ 25 нс |
Разъемы |
1 x SMA-male 1 x SMA-female |
Материал корпуса | латунь |
Защита корпуса | IP67 |
Применимые стандарты | BG18802.1, IEC61643-1 |
Допустимая влажность | от 30% до 90% |
Диапазон рабочих температур | от -40°С до +70°С |

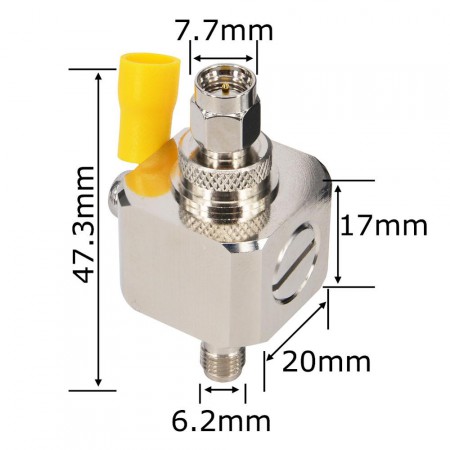

Размер | 47,3 x 20 x 20 мм |
