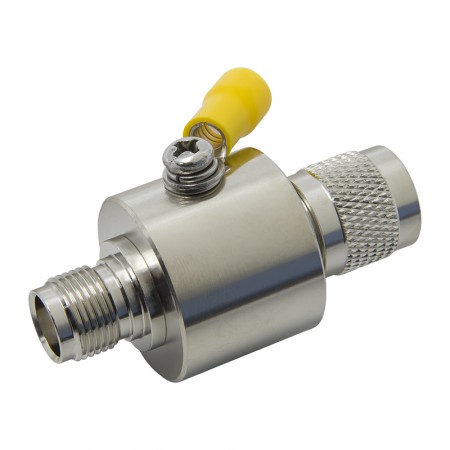

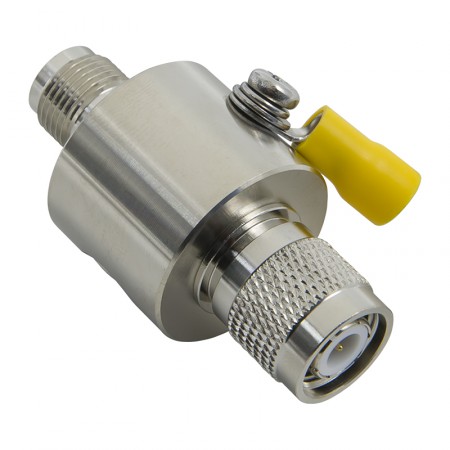

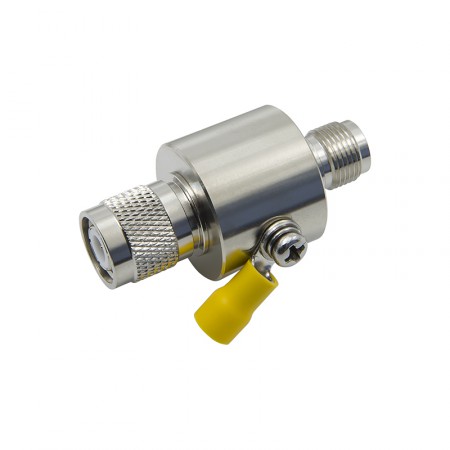

Модуль грозозащиты 50 Ом с разъёмом TNC

Цена: 2 250 р.
Скидка: По запросу
Категория: Грозозащита
Наличие: Есть в наличии

Артикул: 3765

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Устройства грозозащиты применяются с активным радиооборудованием и уличными антеннами связи, которые могут пострадать из-за накопления статического заряда во время грозы. Грозоразрядник выступает ключом, который перекрывает радиотракт, когда в кабельной линии возникает опасный ток. Эта модель оснащена разъемами TNC (-male и -female) и предназначена для ВЧ-устройств с сопротивлением 50 Ом в частотном диапазоне до 3000 МГц.

Конструкция и принцип функционирования грозозащиты TNC

Модуль оснащен коннекторами TNC противоположного пола («мама» с одной стороны и «папа» с противоположной), что позволяет размещать его непосредственно между защищаемым прибором и последующим участком коаксиальной кабельной линии. В зависимости от условий монтажа защитный прибор может навинчиваться на антенный порт или размещаться между двумя кабельными сборками.

Для надежной защиты от опасных токов рекомендуется не ограничиваться одним модулем и устанавливать две грозозащиты: одну на стороне уличной антенны и вторую на стороне активного приемника/передатчика.

Грозозащита использует разъемы TNC (англ. Threaded Neill-Concelman) с сопротивлением 50 Ом. Этот вид коннекторов с резьбовым типом соединения применяется в радиосистемах для передачи ВЧ-сигнала. Разъем устойчив к вибрациям и обеспечивает надежный контакт между вилкой и розеткой. Его можно встретить на различных устройствах, включая приборы мобильной связи (например, GSM-телефоны), антенны и измерительные приборы.

Принцип действия модуля основан на GDT-элементе (Gas Discharge Tube), установленном внутри корпуса модуля грозозащиты. Этот элемент выглядит как небольшая емкость, наполненная инертным газом и вставленная в корпус устройства сбоку за защитным винтом.

  • При штатной работе модуль является сквозным и не представляет собой препятствия для ВЧ-сигнала. Сигнал передается между коннекторами TNC-male и TNC-female лишь с незначительными вносимыми потерями (около 0,25 дБ при использовании на частотах до 3 ГГц);
  • При формировании в линии связи электростатики высокой мощности, которая может нарушить работу оборудования или вывести его из строя, происходит ионизация газа в GDT, вследствие чего разрядник замыкает линию и начинает отводить ток на боковую клемму заземления;
  • После того, как перенапряжение устранено, газонаполненный элемент возвращается в исходное состояние. Работоспособность линии связи восстанавливается, и радиосигнал снова начинает проходить сквозь модуль в обычном режиме.

Грозозащита является многоразовым инструментом, и газонаполненный элемент обычно не требует замены. Однако в случае долгой работы под перегрузкой он может выгореть, и в этом случае понадобится его обновление. Конструкция модуля позволяет заменить GDT без проблем, просто открутив боковой винт. Используемая газоразрядная трубка имеет маркировку 2R230.

Ключ к успеху — правильное заземление

Для корректного функционирования модуля грозозащиты он в обязательном порядке должен быть соединен с контуром заземления, на который будет отводиться ток перегрузки. Для подключения заземляющего кабеля сбоку модуля предусмотрена клемма. Применение грозозащиты без заземления не имеет смысла — она просто не будет работать!

При проектировании радиосистемы также необходимо учитывать, что основная задача грозоразрядника — защита от скачков напряжения электростатической природы. Модуль не защитит оборудование при прямом попадании молнии в антенну — такая защита обеспечивается полноценным молниеотводом.

Когда рекомендуется устанавливать грозозащиту?

Грозоразрядник TNC рекомендуется к установке во всех случаях, когда элементы радиосистемы размещаются на улице и существует риск воздействия на них атмосферного электричества. Наиболее уязвимыми являются системы, установленные в регионах с частыми грозами. Но даже если ваш объект располагается в относительно спокойной области, где грозы редки, это не означает, что вы полностью избавлены от риска накопления электростатического заряда в линии передачи!

Чтобы купить грозозащиту с разъемами TNC-типа, нажмите «В корзину» и пройдите на страницу формирования заказа. После ввода данных, подтвердите покупку и дождитесь звонка нашего оператора. Если при выборе оборудования и комплектующих радиосвязи у вас возникли вопросы, задайте их нашим менеджерам по номеру телефона 8-800-3333-965!

Характеристики
Частотный диапазон 0–3000 МГц
Волновое сопротивление 50 Ом
КСВн ≤ 1,2
Вносимые потери ≤ 0,25 дБ
Передаваемая мощность 200 Вт
Выдерживаемое напряжение изоляции ≥ 2500В (RMS)
Рабочее напряжение ≤ 1000В (RMS)
Номинальное напряжение постоянного тока 230В
Максимальный импульсный ток разряда 20 кА
Сопротивление изоляции ≥ 500 МОм
Сопротивление центрального контакта ≤ 1,5 мОм
Сопротивление внешнего контакта ≤ 1,0 мОм
Разъемы 1 x TNC-male
1 x TNC-female
Сечение кабеля заземления ≤ 8 мм2
Материал корпуса латунь
Защита корпуса IP67
Допустимая влажность ≤ 95%
Диапазон рабочих температур от -40°С до +85°С
Размер 50 x 34 x 25 мм
Вес 97 г
