Модуль грозозащиты 50 Ом с разъёмом 4.3-10

Цена: 5 400 р.
Скидка: По запросу
Категория: Грозозащита
Наличие: Есть в наличии

Артикул: 3387

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Статический заряд, который накапливается во время грозового положения, может вывести дорогое оборудование из строя. Убытков можно избежать, если заранее защитить ваши ВЧ-приборы грозоразрядниками — устройствами, которые срабатывают в опасной ситуации и отводят электрический ток на кабель заземления. Модуль грозозащиты оснащен разъемами 4.3-10 и предназначен для работы с промышленным оборудованием базовых станций и распределенных антенных систем. Рабочая частота — до 3 ГГц.

Как работает грозозащита с газовым разрядником?

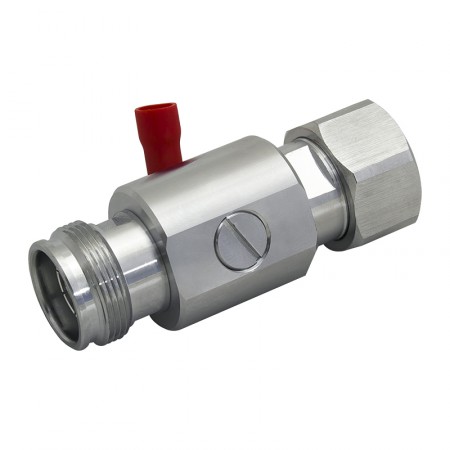

Модуль оснащен разъемами серии 4.3-10, причем с одной стороны располагается коннектор «мама» (female), а с противоположной — «папа» (male). Таким образом, грозозащиту можно монтировать непосредственно на корпус защищаемого устройства без использования промежуточных кабельных сборок.

Номинальное сопротивление 50 Ом и индустриальные коннекторы 4.3-10 позволяют использовать этот аксессуар в профессиональных системах связи, включая базовые станции сотового оператора и системы усиления на базе промышленных репитеров. Благодаря рабочему диапазону частот до 3000 МГц, поддерживаются радиосистемы стандартов GSM, 3G, 4G/LTE, WiFi и др.

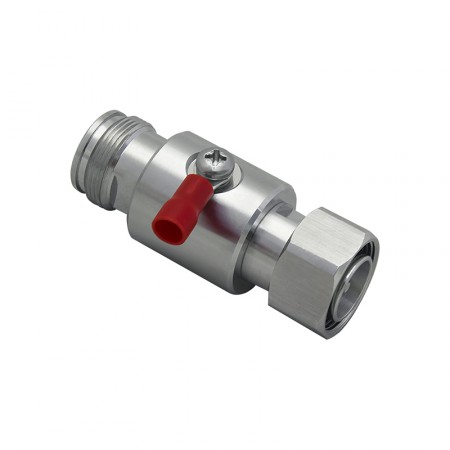

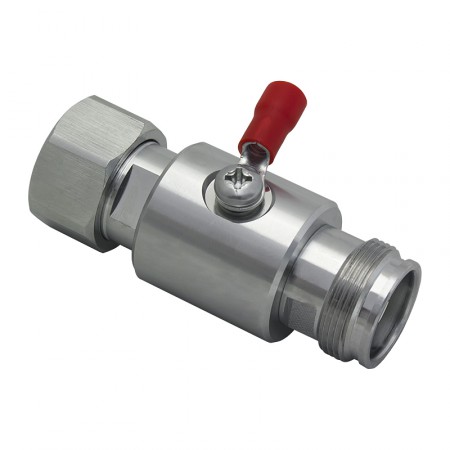

Внутри модуля установлена капсула, наполненная инертным газом. Сбоку располагается отвод для подключения к кабелю заземления. Принцип срабатывания грозозащиты следующий:

  1. В нормальных условиях прибор пропускает ВЧ-сигнал насквозь и практически не вносит потерь в линию связи (вносимые потери — около 0,4 дБ);
  2. При возникновении в линии критического напряжения газоразрядник замыкает цепь, в результате чего ток перегрузки направляется на боковой отвод;
  3. Опасный ток по кабелю отводится на землю, а грозозащита возвращается в исходное состояние покоя.

Устройство является многоразовым: грозозащита может срабатывать не один раз. В случае выхода газоразрядника из строя, капсюль с газом можно заменить. Для этого сбоку корпуса располагается защитный винт, открывающий доступ к газоразрядному элементу.

Внимание! Грозозащита может функционировать только при подключенном кабеле заземления. Если вы не подсоедините устройство к шине заземления, оно будет бесполезно и не сможет защитить ваше оборудование от перегрузки во время грозы! Также учитывайте, что газоразрядник не способен защитить оборудование от прямого попадания молнии в уличную антенну и служит только для защиты от статического заряда. Для защиты от прямого попадания молнии необходимо использовать громоотвод и УЗИП.

Рекомендации по подключению

В общем случае для надежной защиты активного радиоустройства, подключенного к уличной антенне сотовой связи, рекомендуется использовать два экземпляра грозозащиты, установленные на разных концах кабельной трассы. Другими словами, рекомендуется установить один модуль защиты на стороне антенны, а другой — на стороне активного устройства. Для регионов со сниженным риском гроз допускается использование грозозащиты в единственном экземпляре.

Благодаря малому весу (всего 132 г) модуль не создает излишней нагрузки на монтажные конструкции, а компактные габариты позволяют установить его практически в любой среде. Также в продаже доступны аналогичные модули для других типов ВЧ-разъемов (SMA, N-тип, 7/16 DIN и др.).

Чтобы купить грозозащиту с разъемами 4.3-10, добавьте товар в корзину, а затем перейдите к оформлению заказа. Остались вопросы? Мы с радостью ответим на них по телефону 8-800-3333-965!

Характеристики
Рабочий диапазон частот 0–3 ГГц
Волновое сопротивление 50 Ом
КСВн в рабочем диапазоне частот ≤ 1,3
Вносимые потери ≤ 0,4 дБ
Напряжение пробоя постоянного тока 230В
Максимальное напряжение 1500В
Сопротивление изоляции ≥ 5000 МОм
Количество циклов подключения > 500
Рабочая температура от -55°C до +155°C
Размер 30 x 21 x 62 мм
Вес 132 г
