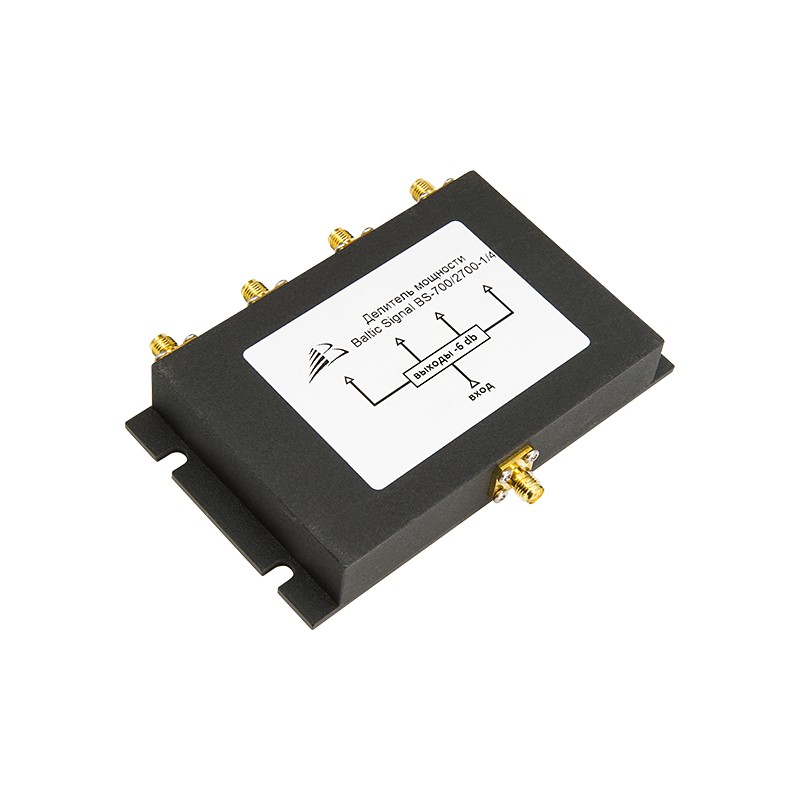

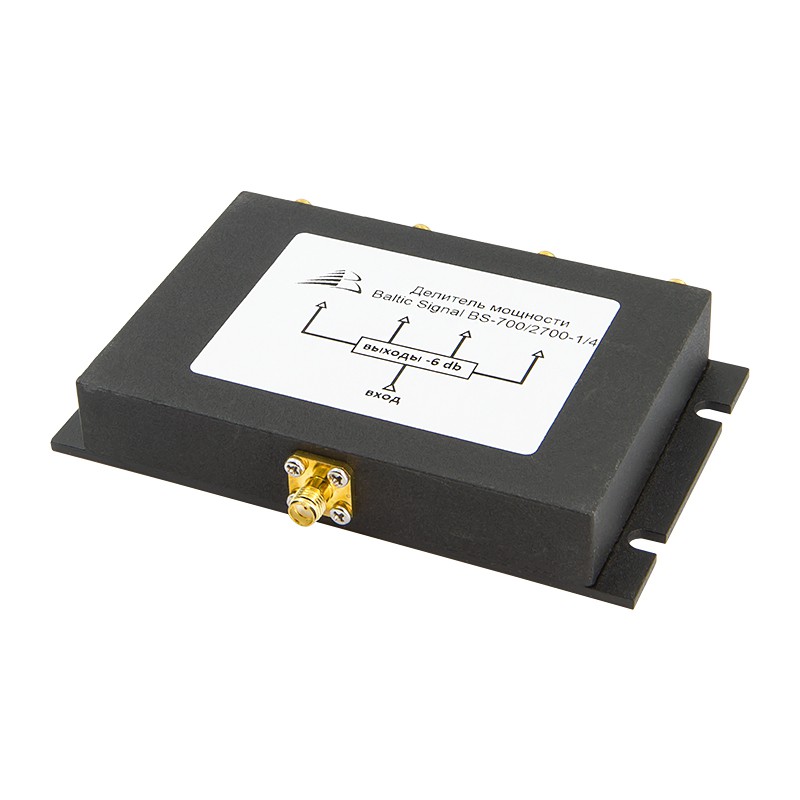

Делитель Baltic Signal BS-700/2700-1/4 (SMA-female)

Baltic Signal BS-700/2700-1/4 с коннекторами SMA распределяет радиосигнал на четыре выхода, обеспечивая стабильную передачу в системах усиления сотовой связи, IoT/M2M и WiFi. Устройство подходит для использования в офисах, торговых центрах, загородных домах или на промышленных объектах, где требуется подключить несколько антенн к одному источнику сигнала.

Применение не ограничивается системами усиления связи. Устройство востребовано в IoT-системах и при работе с измерительным оборудованием, таким как анализаторы спектра, генераторы и VNA.

Как работает делитель?

Делитель Baltic Signal использует схему Уилкинсона для равномерного распределения входного сигнала на четыре выхода через разъемы SMA-female. Сигнал поступает на вход, делится с минимальными потерями (6 дБ + небольшое внутреннее затухание) и передается на подключенные устройства, такие как антенны или приемники. Конструкция с высоким уровнем развязки одновременно обслуживает несколько устройств, сохраняя высокое качество передачи.

• Широкий рабочий диапазон 700–2700 МГц. Прибор рассчитан на работу с сотовым оборудованием, а также с другими стандартами в широком ВЧ-спектре. Помимо мобильной связи, его можно использовать с передатчиками WiFi (2,4 ГГц), 868 МГц и др.;
• Стабильное сопротивление и низкие потери. Согласование выходов по сопротивлению 50 Ом обеспечивает стабильную работу, а низкий уровень КСВн (не более 1,3) минимизирует отражение сигнала. Низкий показатель PIM3 (-140 дБн при двух несущих) снижает интермодуляционные помехи, что важно для систем с мультидиапазонным оборудованием;
• Уровень развязки портов свыше 20 дБ. Схема Уилкинсона не только обеспечивает согласование, но также высокий уровень изоляции трактов. Каждая линия передачи изолирована от соседней на 20 дБ, что сокращает их взаимную интерференцию;

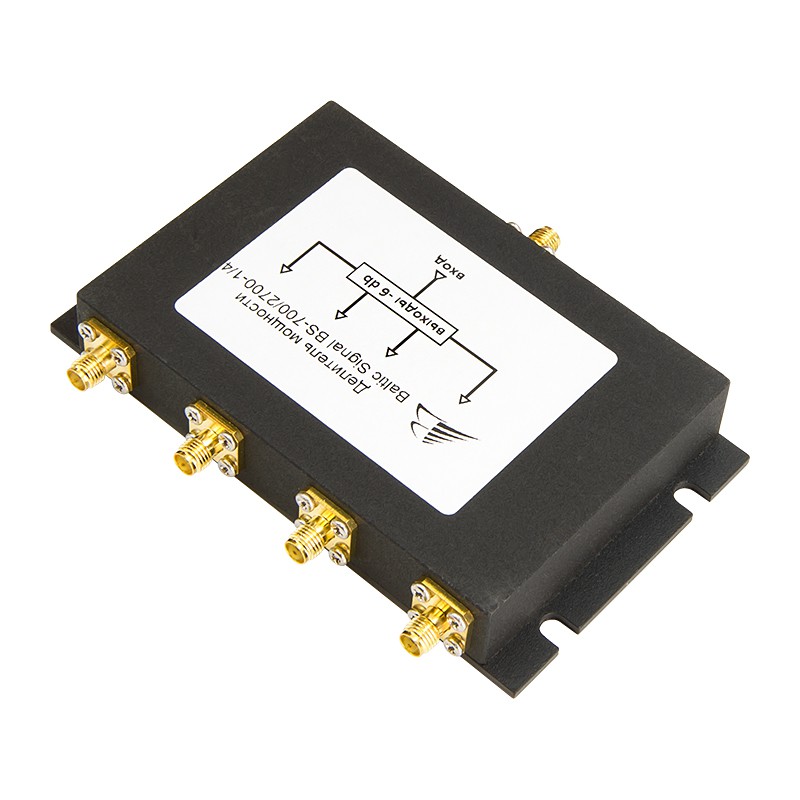

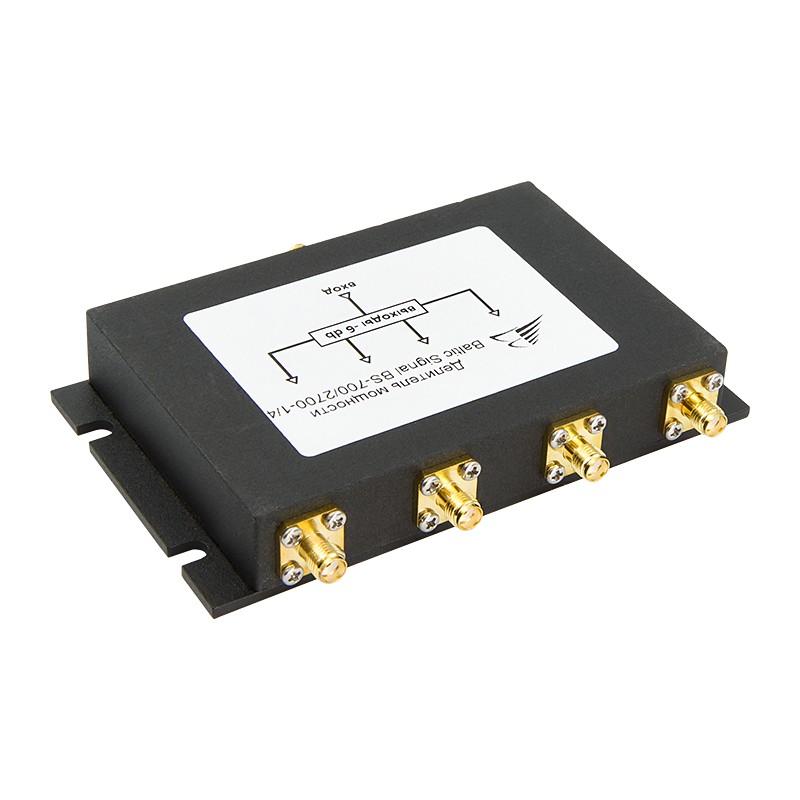

• Разъемы SMA для портативной техники. Тип коннекторов на делителе — SMA-female (гнезда). Эти компактные разъемы встречаются на переносных устройствах (например, анализаторах), автомобильных усилителях, LTE-совместимых роутерах, интегрируемых передатчиках и адаптерах;
• Можно подавать до 50 Вт мощности. Конструкция разветвителя рассчитана на бытовые или промышленные системы с передатчиками до 50 Вт. Для более мощной аппаратурой используйте реактивные делители на 300 Вт;
• Устойчивость к пыли и влаге. Делитель выполнен в квадратном корпусе с микросхемой, защищенной от внешних воздействий (IP55). Гарантируется надежность в диапазоне температур от -40°C до +60°C.

Для фиксации на ровной поверхности предусмотрены вырезы под винты на боковых пластинах корпуса.

Где применяется разветвитель 1/4?

BS-700/2700-1/4 от Baltic Signal решает задачи, где требуется разделить сигнал с сохранением его качества и минимально возможной потерей мощности.

• В системе усиления связи делитель распределяет сигнал от репитера на несколько внутренних антенн, обеспечивая равномерное покрытие в помещении. Например, в офисе можно подключить несколько потолочных антенн для равномерного покрытия связью;
• При расположении БС операторов в разных направлениях с помощью делителя можно объединить сигнал с нескольких приемных антенных;
• В IoT-системах и телеметрии при помощи делителя можно распределить сигнал передатчика не сколько обслуживающих антенн или устройств;
• Для специалистов, использующих измерительное оборудование, делитель упрощает тестирование радиосистем, распределяя исследуемый сигнал на несколько приемников.
