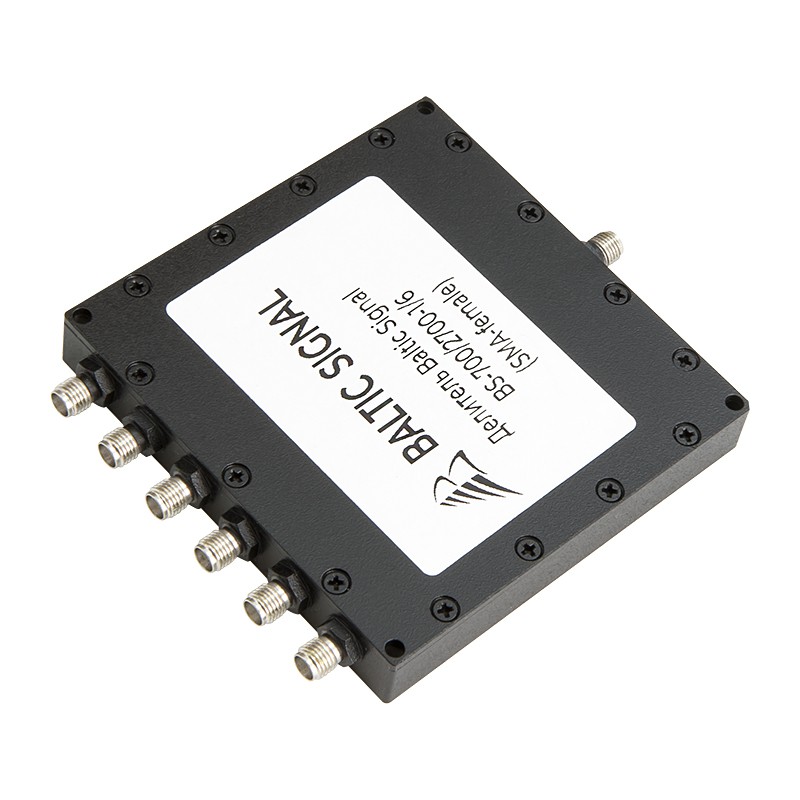

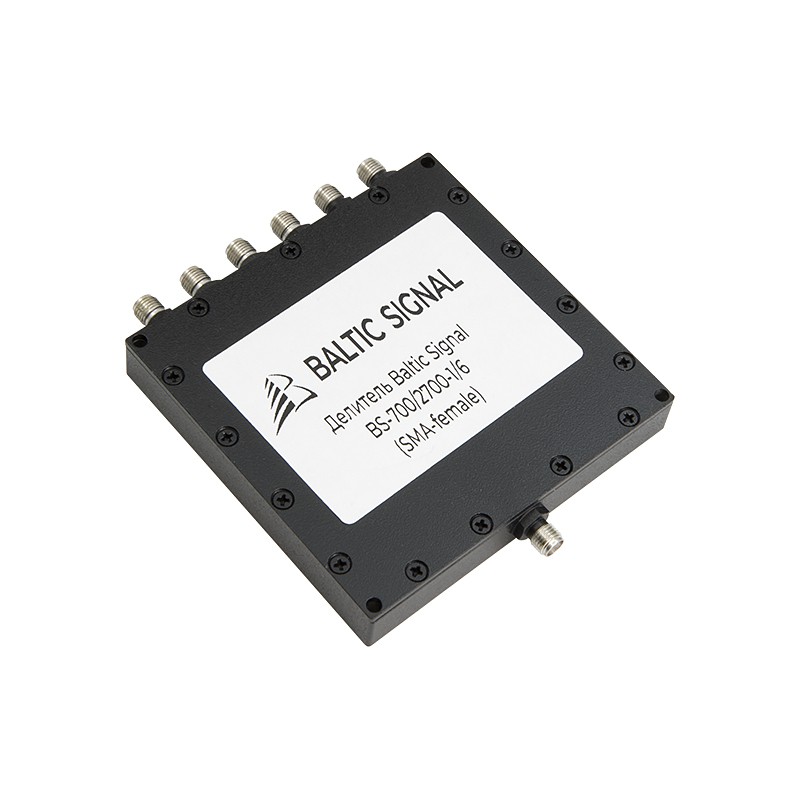

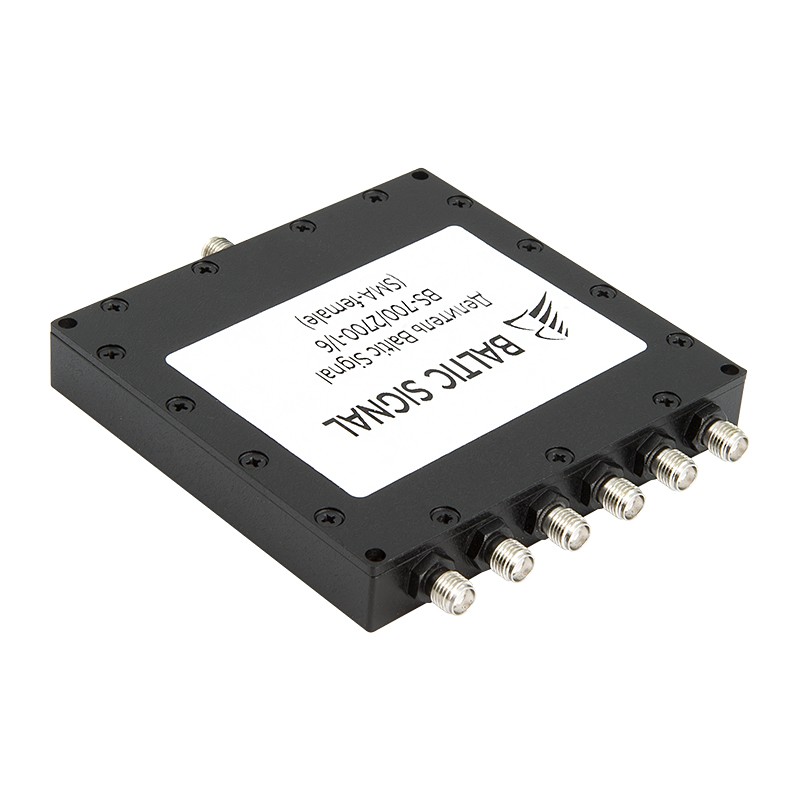

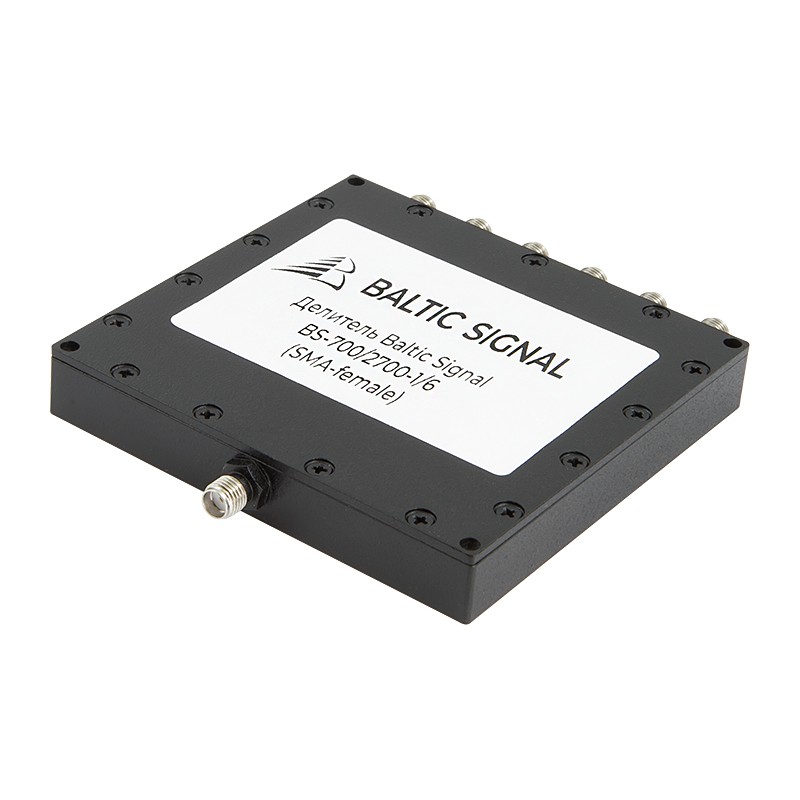

Делитель Baltic Signal BS-700/2700-1/6 (SMA-female)

BS-700/2700-1/6 — делитель для профессиональных систем сотовой связи, IoT и WiFi, распределяющий радиосигнал на шесть выходов. Устройство разработано для специалистов, проектирующих антенные системы, обслуживающих коммерческие объекты или тестирующих радиоаппаратуру. Компактный корпус и разъемы SMA-female обеспечивают надежную работу в условиях жилых, коммерческих и промышленных помещений.

Решение задач в системах связи

Устройство распределяет сигнал от одного источника на несколько устройств и объединяет сигналы в обратном направлении. Делитель необходим на объектах с высокой радиочастотной нагрузкой, где сигнал от репитера или другого источника должен попадать на разные антенны для покрытия больших площадей.

Делитель BS-700/2700-1/6 разработан для задач, требующих высокой надежности и точности. Устройство функционирует по схеме Уилкинсона, разделяя сигнал на шесть каналов через разъемы SMA-female — компактные соединители с резьбовым сопряжением вилки и розетки.

• Диапазон частот 700–2700 МГц для работы с сотовыми сетями и WiFi. За счет низкого уровня интермодуляции (-140 дБн или меньше) прибор подходит для разветвления сигналов GSM/3G/LTE в мультидиапазонных системах;
• Деление на 6 портов приводит к равному затуханию 7,78 дБ на каждом выходе. Дополнительные вносимые потери на разъемах и тракте не превышают 0,5 дБ;
• Согласованное сопротивление 50 Ом достигается схемой Уилкинсона, основанной на четвертьволновых линиях с согласующими элементами (резисторами). Эта модель адаптирована для радиоаппаратуры;
• Развязка между выходами более 16 дБ предотвращает взаимные помехи. Сигналы разных частот, поступающие в направлении общего разъема, минимально влияют друг на друга;
• Металлический корпус защищает внутреннюю плату от внешних сигналов и обеспечивает эксплуатацию при температурах от -40°C до +60°C;
• Компактные размеры для установки в ограниченном пространстве — всего 103 x 88 x 14 мм. Предусмотрены крепежные отверстия для надежной фиксации на любой поверхности.

Делители Baltic Signal проектируются специально под ВЧ-применения, где важна частотная совместимость, низкий уровень КСВн и минимизация потерь.

Где используются ВЧ-делители SMA ?

• В системах с ретрансляторами. На крупных объектах (многоэтажные дома, торговые центры, офисы и т. п.) через делитель к репитеру подключается до 6 антенн или бустеров. Такие сложные системы помогают создать равномерное покрытие в зонах с высокой плотностью пользователей;
• Для сбора сигнала с нескольких направлений. С помощью делителя можно объединять сигналы, поступающий с нескольких наружных антенн;
• В лабораторных условиях. Устройство помогает инженерам проводить тестирование, подключая несколько приемников к одному источнику сигнала, такому как генератор;
• В IoT-системах и M2M-применениях. За счет подключения дополнительных антенн расширяет зону обслуживания контроллеров для управления датчиками, сенсорами, элементами контроля доступа и т. п.

Используйте делитель BS-700/2700-1/6 в вашей профессиональной или домашней системе связи! Закажите устройство на нашем сайте или уточните детали по телефону 8-800-3333-965. Воспользуйтесь функцией «Заказать звонок» для консультации по интересующим вопросам.
