Делитель мощности Baltic Signal BS-700/2700-1/4

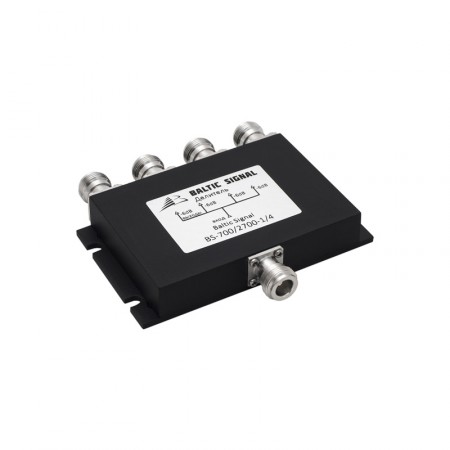

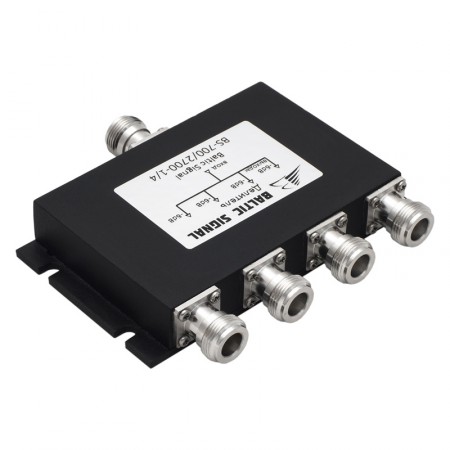

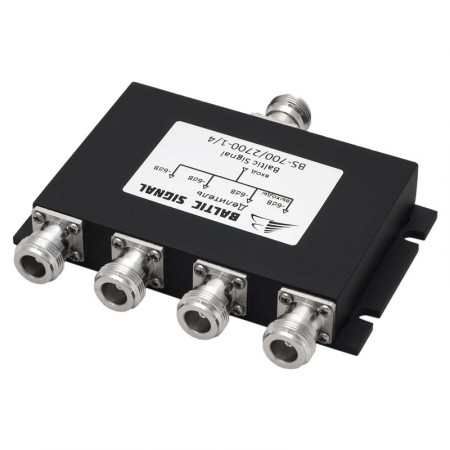

Компонент для распределения ВЧ-сигнала между четырьмя абонентскими линиями или для суммирования четырех источников в один тракт. Устройство построено на основе схемы Вилкинсона и работает в диапазоне 700–2700 МГц, перекрывая все используемые в России стандарты сотовой связи (2G, 3G, 4G/LTE). Все порты — N‑типа (розетки), волновое сопротивление 50 Ом.

Что происходит с сигналом при делении на четыре части?

После деления каждый выход получает четверть исходной мощности. В логарифмических единицах это соответствует потерям около 6 дБ. Дополнительные внутренние потери не превышают 0,5 дБ. Итого каждый выход «отдает» сигнал примерно на 6–6,5 дБ слабее входного.

Практический пример: при подключении усилителя с выходной мощностью 25 дБм (320 мВт) на каждой из четырех выходов попадет сигнал мощностью около 19 дБм (80 мВт). Такая разводка используется, чтобы создать равномерное покрытие в нескольких изолированных помещениях или на разных этажах. В сложных системах возможно совмещение делителей и ответвителей с разными коэффициентам для достижения целевых показателей.

Если к делителю BS-700/2700-1/4 подключается меньше четырех устройств, свободные выходы нельзя оставлять без нагрузки. Открытый порт отражает сигнал обратно, что приводит к перегрузке и нестабильной работе всей системы. На свободные выходы устанавливается согласованная нагрузка 50 Ом — она поглощает лишний сигнал без отражений.

Где применяется?

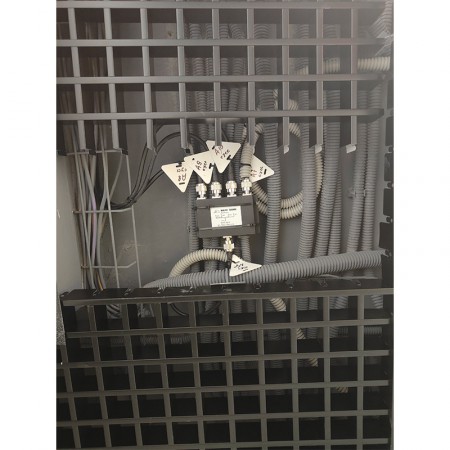

Четыре выхода востребованы на объектах, где зоны покрытия расположены в разных направлениях или на разных уровнях. Наиболее частые сценарии связаны с развертыванием систем усиления и связи на крупных объектах, требующих разветвленной передачи сигнала от одного передатчика на несколько промежуточных устройств или антенн:

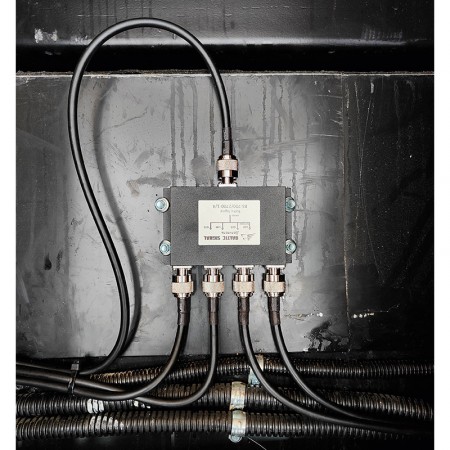

• Подключение четырех сервисных антенн к одному репитеру для покрытия разных этажей, соседних кабинетов, торгового зала с несколькими секциями или многоуровневого паркинга;
• Каскадное включение в разветвленных системах (в сочетании с магистральными усилителями и другими компонентами);
• Объединение сигналов от четырех источников (антенн) в общий тракт.

Технические особенности делителя 1/4

Корпус квадратного размера содержит плату, построенную по принципу Великинсона. Эта схема обеспечивает развязку между выходными портами до 20 дБ — выходы практически не влияют друг на друга, при этом имеют согласование по общему волновому сопротивлению 50 Ом.

• Диапазон частот 700–2700 МГц. Полностью охватывает GSM/UMTS/LTE, а также нижние полосы WiFi (2,4 ГГц);
• Потери на деление — 6 дБ. Сигнал делится на 4 потока, а дополнительные вносимые потери не передаче не превышают 0,5 дБ;
• Низкие КСВн и интермодуляция. КСВн не выше 1,2, а пассивная интермодуляция — -140 дБн при двух несущих. Это низкие показатели, что важно для систем с одновременной работой нескольких операторов;
• Максимальная мощность 50 Вт. Запас, достаточный для любых бытовых и большинства коммерческих репитеров;
• Все разъемы N‑female (розетки). Для соединения с репитером и антеннами потребуются кабельные сборки с ответными частями N‑male (вилка). Подобрать готовые отрезки нужной длины можно в соответствующем разделе каталога.
