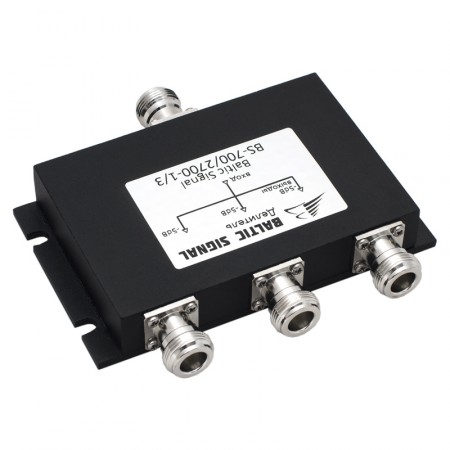

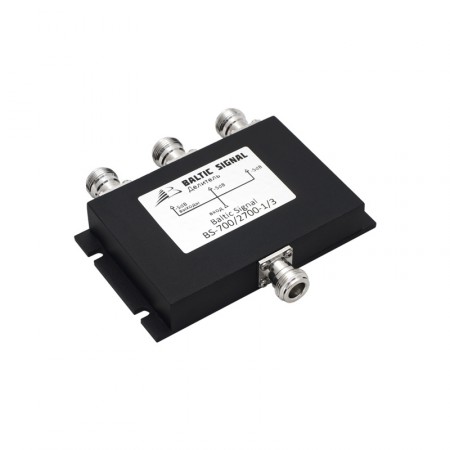

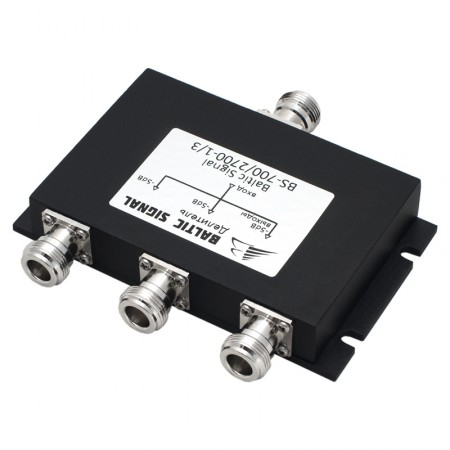

Делитель мощности Baltic Signal BS-700/2700-1/3

Делитель BS-700/2700-1/3 от Baltic Signal распределяет сигнал от одного источника на три независимых выхода с равномерным делением мощности. В обратном направлении работает как сумматор. Устройство охватывает диапазон 700–2700 МГц, что включает все частоты, на которых российские операторы оказывают услуги 2G, 3G и LTE.

Схема Вилкинсона и три выхода

Внутри корпуса расположена печатная плата с четвертьволновыми линиями по схеме Вилкинсона. Дорожки платы заменяют традиционные отрезки кабеля, за счет чего делитель получается компактным и надежным. Ключевые свойства такой конструкции — высокая развязка между выходными портами (20 дБ) и согласование по сопротивлению. Сигнал с одного выхода практически не проникает на соседние разъемы, поэтому все три ветки работают без взаимного влияния.

При делении сигнала на три части каждый выход получает примерно треть мощности — это соответствует потерям 5 дБ на делении. Дополнительные вносимые потери не превышают 0,5 дБ. Устройство пассивное, питание не требуется.

Где применяется делитель 1/3?

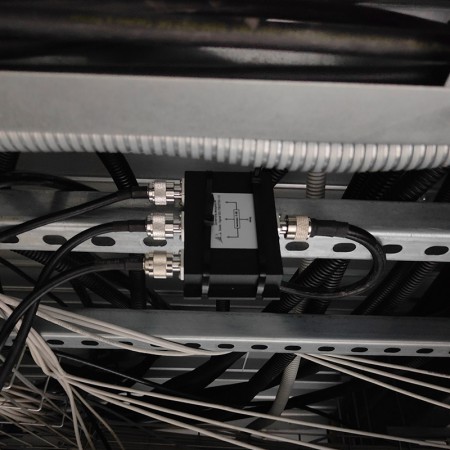

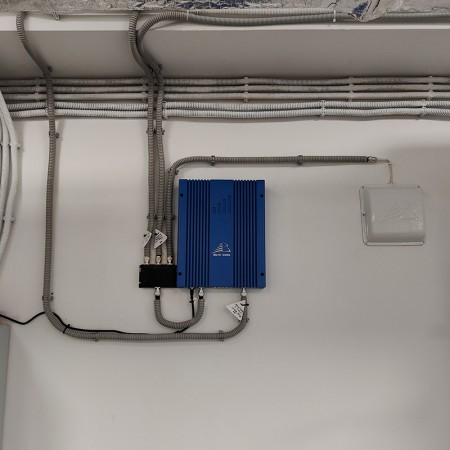

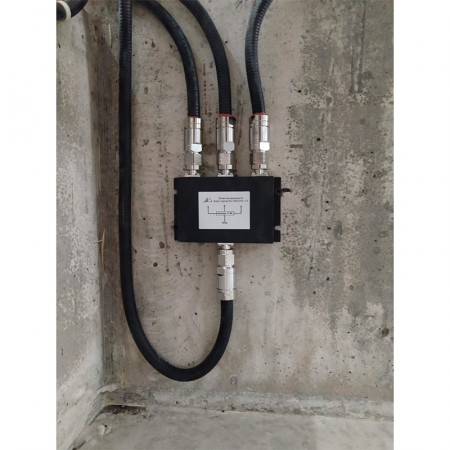

Делитель на три выхода востребован там, где с помощью одного репитера необходимо создать три отдельные зоны покрытия. Несколько типичных сценариев:

• Подключение трех сервисных (раздающих) антенн к одному репитеру для покрытия разных помещений или этажей;

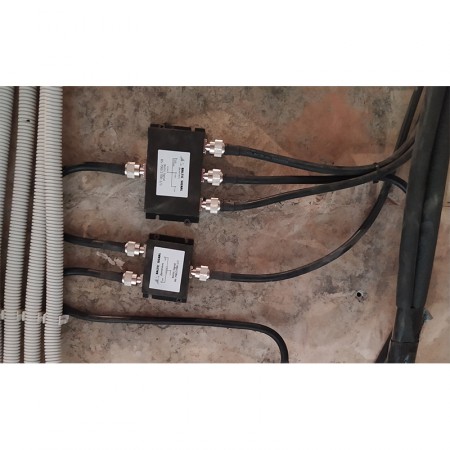

• Каскадное включение в составе комплексной системы с магистральными усилителями;
• Объединение сигналов от нескольких усилителей или приемных антенн;
• Разводка в системах WiFi и других стандартов связи.

Надежный разветвитель с N -разъемами и высокой развязкой

Все порты оснащены разъемами N-female (50 Ом), совместимыми с большинством коаксиальных кабелей для систем усиления сотовой связи — RG-58, 5D-FB, 8D-FB и другими. Основные параметры устройства:

• Диапазон частот — 700–2700 МГц. Перекрывает все стандарты, на которых работают российские операторы: 2G, 3G и LTE. Один делитель подходит для любой комбинации диапазонов без замены при смене оборудования;
• Потери на делении — 5 дБ, вносимые потери — до 0,5 дБ. Суммарно каждый выход теряет не более 5,5 дБ относительно входа — это физически неизбежная плата за равномерное деление на три части;
• Развязка между выходными портами — 20 дБ. Сигнал с одного выхода практически не проникает на соседние, поэтому три подключенных устройства не создают помех друг другу;
• Волновое сопротивление — 50 Ом. Делитель согласован с остальными компонентами системы усиления, отражения сигнала на разъемах минимальны;
• Пассивная интермодуляция — -140 дБн при двух несущих по 43 дБм. Когда по одной линии одновременно передаются сигналы нескольких операторов, делитель не вносит высокие паразитные помехи, которые могли бы ухудшить связь;
• Максимальная подводимая мощность — 50 Вт. Многократно превышает выходную мощность любого бытового или коммерческого репитера, поэтому ограничение на практике несущественно;
• Температура эксплуатации — от -40°С до +60°С. Делитель можно монтировать в неотапливаемых помещениях: подвалах, гаражах, технических этажах — без риска выхода из строя в холод.

Для подключения делителя потребуются кабельные сборки с разъемами N-типа. Подобрать подходящие варианты можно в разделе каталога. Положите товар в корзину и завершите оформление на сайте! Информация по оплате и доставке размещена в тематических разделах. Консультации — 8-800-3333-965.
