Сумматор AN Coupler 1/3

Сумматор AN Coupler 1/3 от PicoCell позволяет объединить сигналы от нескольких антенн или распределить сигнал усилителя на три выхода. Прибор работает в диапазоне 700–2700 МГц и поддерживает основные разновидности мобильных коммуникаций. Это устройство является компонентом для проектирования и масштабирования систем усиления сотового сигнала и других систем связи.

Назначение сумматора/делителя «один-на-три»

Этот делитель разработан для деления входного сигнала на три выхода или суммирования сигналов от трех источников, направленных в одну сторону. Прибор используется для балансирования систем связи, когда необходимо связать несколько устройств (антенн, усилителей) для организации оптимального покрытия.

Например, AN Coupler 1/3 применяется в таких случаях:

• Равномерное распределение сигнала от репитера между внутренними антеннами в частных домах, офисных зданиях, промышленных комплексах, торговых центрах;
• Соединение репитера с несколькими дочерними усилителями на магистрали;
• «Сбор» сигнала от нескольких источников (например, базовых станций операторов) для его передачи на один репитер.

Сумматор-делитель является ключевым элементом распределения сигнала и часто используется в связке с другими пассивными элементами, такими как ответвители и комбайнеры.

Широкий диапазон частот и низкие вносимые потери

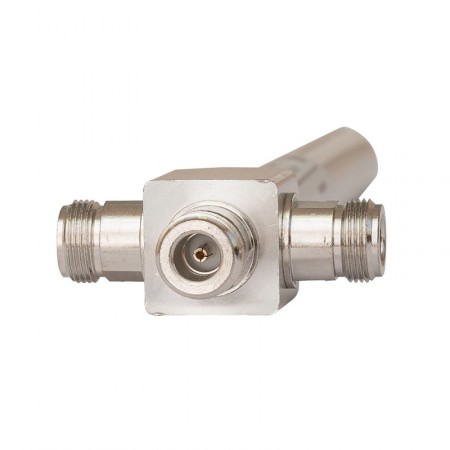

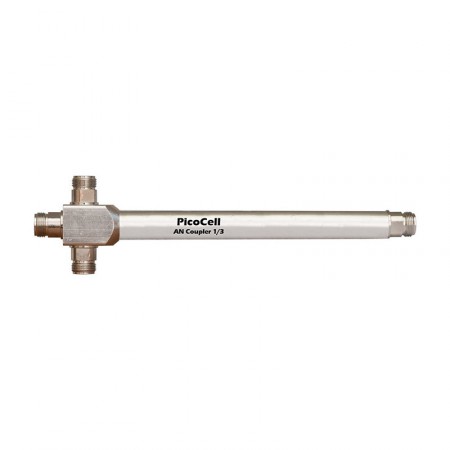

Сумматор AN Coupler 1/3 исполнен в виде трубки и имеет реактивное исполнение (в отличие от делителей на плате, исполненных по схеме Уилкинсона). Благодаря достаточно простой конструкции, такие делители дешевле, при этом их характеристики остаются на высоком уровне.

• Широкий диапазон частот 700–2700 МГц, охватывающий все популярные стандарты. Поддерживаются GSM-сети (900, 1800 МГц), 3G-сети (2100 МГц) и многочисленные бэнды LTE (B1/B3/B7/B8/B20 и некоторые другие);
• Прямые потери не более 5,1 дБ, обеспечивающие минимальную потерю качество. Это означает, что сигнал на каждом выходе будет на 5,1 дБ слабее, чем исходный сигнал на входе;
• Согласование по сопротивлению 50 Ом обеспечивает совместимость с большинством телекоммуникационного оборудования. Используются типовые коннекторы N-серии (розетки);
• Высокая выдерживаемая мощность. Производитель разрешает подавать на вход делителя сигнал мощностью до 200 Вт, что позволяет использовать прибор в наиболее мощных схемах подключения;
• Компактные размеры (235 x 60 x 25 мм) для удобной установки и размещения в монтажном шкафу или для скрытого монтажа (например, за подвесным потолком);
• Герметичный корпус, устойчивый к пыли, влаге и перепадам температур. Диапазон рабочих температур от -40°C до +65°C делает устройство пригодным для использования на улице или в неотапливаемых помещениях.

Помимо деления на 3 линии, компания PicoCell предлагает аналогичные сумматоры в конфигурации 1/2 и 1/4.

Как работает сумматор?

AN Coupler 1/3 принимает входной сигнал от антенны или репитера и распределяет его на три выхода. При суммировании сигналов от нескольких антенн устройство объединяет их в общую линию.  Согласование разъемов обеспечено геометрией проводника, без использования резистивных элементов.

Для оптимальной работы рекомендуется:

1. Устанавливать сумматор вблизи подключаемого оборудования, чтобы сократить длину кабеля, насколько это возможно;
2. Использовать качественные коаксиальные кабели для минимизации потерь сигнала;
3. Подключать согласованную нагрузку к свободным выходам.
