Разветвитель PicoCoupler 1/3 (тройник антенны)

Цена: 3 000 р.
Скидка: По запросу
Категория: Делители PicoCell
Наличие: Есть в наличии

Артикул: 3606

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

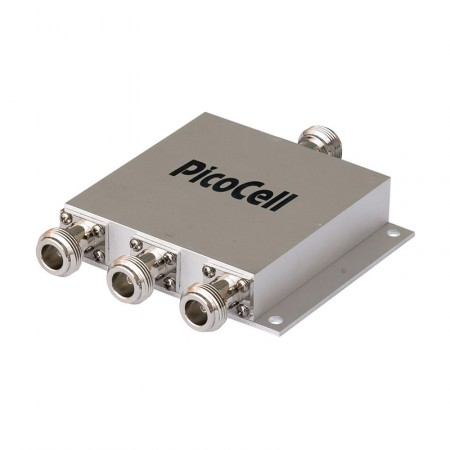

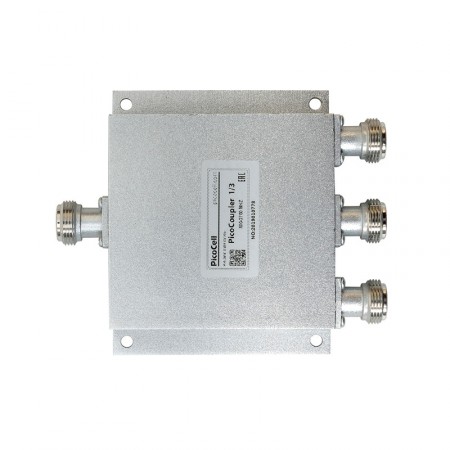

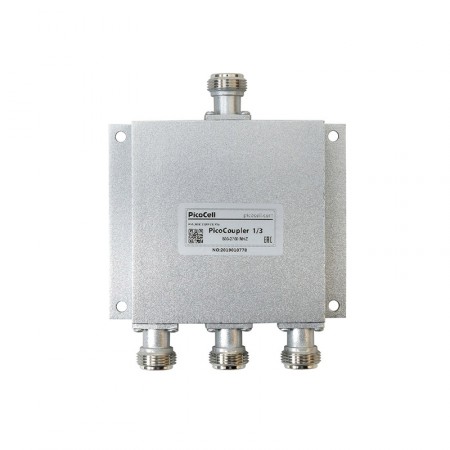

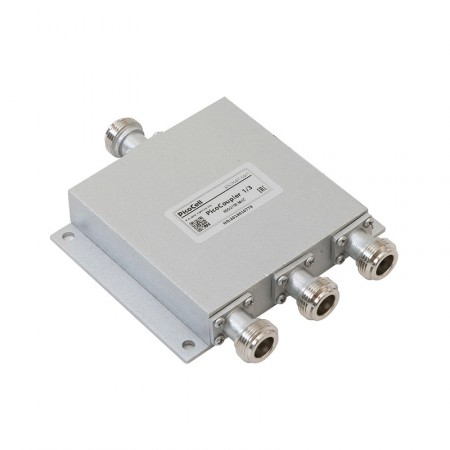

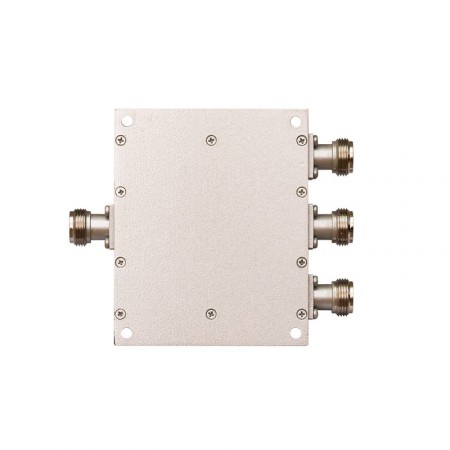

Разветвитель PicoCoupler 1/3 распределяет сигнал сотовой связи от одного источника на три выхода, обеспечивая равномерное покрытие в нескольких зонах. Устройство подходит для организации связи в домах, офисах, магазинах, складских помещениях и на предприятиях. Делитель является стандартным компонентом многих радиосистем, в которых одна коаксиальная линия должна быть распределена на несколько устройств. Прибор работает симметрично и суммирует сигнал в обратном направлении.

Делитель Вилкинсона на три разъема

PicoCoupler 1/3 поддерживает основные виды мобильной связи GSM/3G/LTE, WiFi (2,4 ГГц) и другие стандарты из частотного диапазона 700–2700 МГц. Помимо систем усиления, он может применяться для дистрибуции сигнала в системах автоматики, телеметрии, удаленного управления, которые используют свободные или регулируемые частоты.

  • Низкие потери сигнала (не более 5,5 дБ) для эффективного распределения. Основная мощность теряется на самом делении, незначительное дополнительное снижение мощности возможно на разъемах и самом проводнике делителя;
  • Развязка 20 дБ между выходами, минимизирующая взаимные помехи. Эта модель реализована в виде платы по схеме Вилкинсона, поэтому выходы хорошо изолированы друг от друга;
  • Импеданс портов 50 Ом обеспечивает согласованную работу подключенного оборудования с низким КСВн;
  • Простое крепление к любой поверхности для быстрого и аккуратного монтажа. Установка производится через крепежные отверстия на корпусе;
  • Компактный алюминиевый корпус (115 x 94 x 18,7 мм) упрощает интеграцию в уже имеющую инфраструктуру здания. Работа в широком диапазоне температур от -25°C до +65°C) для надежности в разных условиях.

Как работает делитель мощности PicoCoupler?

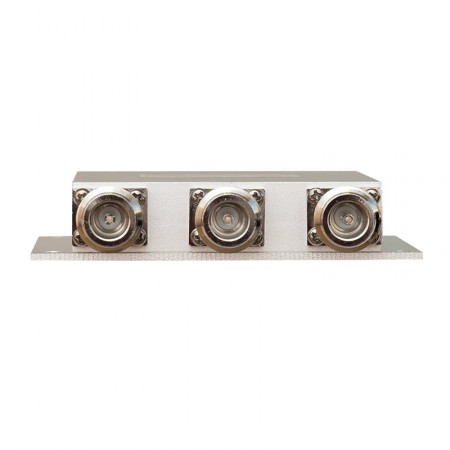

Устройство принимает сигнал через входной порт N-female и делит его на три равных выхода, каждый из которых подключается к антенне или другому оборудованию. Развязка между выходами предотвращает взаимное влияние каналов. Разъемы N-типа совместимы с большинством коаксиальных кабелей, включая марки RG-58, 5D-FB, 8D-FB и др. Разветвитель не требует питания, что упрощает его интеграцию в систему.

Устройство эффективно в следующих сценариях:

  • Распределение сигнала от репитера между разными зонами для улучшения связи. Например, антенны могут быть установлены в соседних комнатах, на разных этажах или просто в разных зонах большого пространства (в ТЦ, на предприятиях, в ангарах и т. п.);
  • Объединение сигнала от нескольких источников. Такая задача появляется, когда сотовые вышки операторов находятся в разных направлениях. Несколько направленных антенн настраиваются на вышки, а сумматор «объединяет» сигнал для подачи на репитер;
  • Другие ситуации дистрибуции ВЧ-сигнала, которые могут возникнуть в различных WiFi-системах, измерительных комплексах и т. п.

PicoCoupler 1/3 легко интегрируется в системы усиления связи благодаря разъемам N-female и поддержке мощности до 20 Вт. Его наиболее часто применяется в бытовых и коммерческих системах усиления.

Нужен надежный разветвитель для распределения сигнала? PicoCoupler 1/3 от Пикоселл — это компактное решение с высокой развязкой портов. Купите делитель прямо сейчас на сайте или получите консультацию по телефону 8-800-3333-965. Воспользуйтесь функцией «Заказать звонок» для подбора оборудования под ваши задачи!

Характеристики
Рабочий диапазон частот 700–2700 МГц
Потери на делении ≤ 5,5 дБ
Неравномерность в рабочей полосе ≤ 0,5 дБ
Развязка выходов ≥ 20 дБ
КСВн ≤1,5
Максимальная подводимая мощность 50 Вт
Импеданс 50 Ом
ВЧ-разъемы N-female
Допустимая влажность от 5% до 95%
Рабочий диапазон температур от -25°C до +65°C
Размер 115 x 94 x 18,7 мм
Вес 0,28 кг
Комплектация делитель, паспорт



Доставка и гарантия
Доставка по Москве 375 - 750 руб., 2–3 дня
Доставка по СПб 375 - 750 руб., 1–2 дня
Доставка по России 375 - 750 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
