Сумматор AN Coupler 1/4

AN Coupler 1/4 от компании PicoCell — это делитель мощности, который распределяет сигнал от одного репитера на четыре внутренние антенны, обеспечивая равномерное покрытие в многокомнатных пространствах. Устройство оптимально для офисов, торговых залов или больших квартир, где нужно усилить сигнал в нескольких зонах без установки дополнительных усилителей. Делитель работает в диапазоне 700–2700 МГц, поддерживая стандарты GSM, 3G и LTE, что делает его совместимым с любыми операторами связи в России.

Как работает сумматор-делитель?

AN Coupler 1/4 делит входной сигнал на четыре равные части и объединяет сигнал в обратном направлении. Прибор имеет минимальные дополнительные потери: итоговое затухание на каждом порту не превышает 6,3 дБ.

Сигнал от репитера или уличной антенны поступает через разъем N-female и распределяется на четыре выхода для подключения сервисных антенн, линейных усилителей или других видов устройств. При использовании с активными усилителями необходимо обеспечить нагрузку для каждого порта или использовать искусственную нагрузку, чтобы защитить оборудование от отраженного сигнала.

Сумматор также может решать задачу сбора сигнала от нескольких уличных антенн, направленных на вышки разных операторов, для передачи на один усилитель. Это актуально, когда операторы не смогли договориться об использовании общей антенной опоры и установили раздельное оборудование в разных направлениях. В этом случае AN Coupler 1/4 объединяет сигналы, позволяя использовать их в единой системе усиления.

Низкие потери и высокая выдерживаемая мощность

AN Coupler 1/4 обладает характеристиками, которые делают его эффективным решением для систем усиления связи:

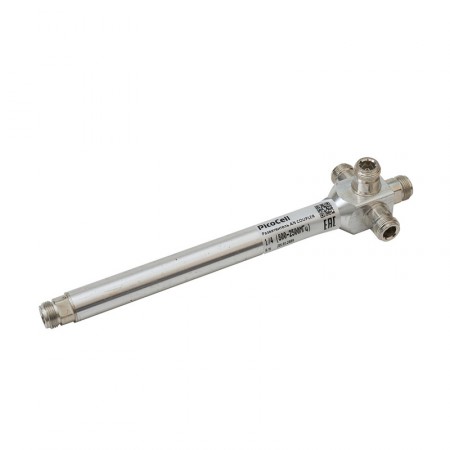

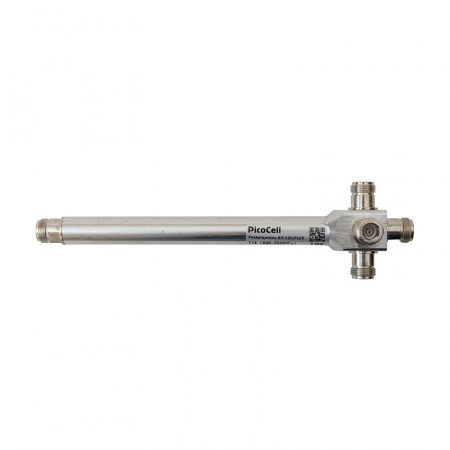

• Компактная конструкция. Делитель имеет реактивную конструкцию и выглядит как трубка с разъемами по краям. Общие размеры — 235 x 60 x 43 мм. Прибор не требует монтажа и фиксации и может быть размещен на любом участке кабельной линии, где требуется выполнить разветвление;
• Герметичный алюминиевый корпус. Металлический корпус устойчив к пыли и влаге, что подходит для эксплуатации в неотапливаемых помещениях или на улице;
• Подводимая мощность до 200 Вт. Возможна работа в системах с высокой нагрузкой, например, на крупных коммерческих объектах, где установлены репитеры повышенной мощности.

В системах усиления рекомендуется использовать делитель с внутренними антеннами, которые также рассчитаны на диапазон частот 700–2700 МГц. В зависимости от конфигурации помещений могут использоваться панельные или потолочные модели. В наиболее сложных и масштабируемых системах к репитеру подсоединяются промежуточные усилители-бустеры.

AN Coupler 1/4 — это универсальное решение для организации покрытия в больших помещениях или объединения сигналов от разных операторов. Компактность, надежный корпус и высокая мощность делают его подходящим для любых объектов — от офисов до производственных площадок. Купите разветвитель AN Coupler 1/4 на нашем сайте или звоните по номеру 8-800-3333-965 для консультации. Наши специалисты помогут выбрать антенны и кабели, чтобы ваша система связи работала без сбоев!
