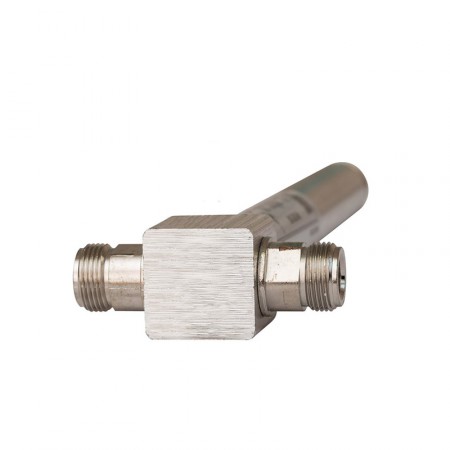

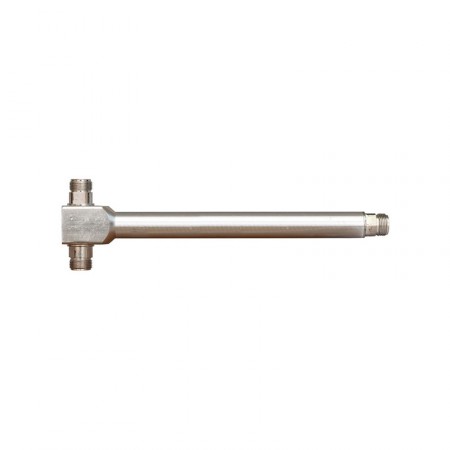

Сумматор AN Coupler 1/2

AN Coupler 1/2 — это сумматор-делитель реактивного типа, предназначенный для распределения сигнала в системах сотовой связи и других ВЧ-системах. Устройство подходит для профессионального применения в телекоммуникационных сетях, где требуется стабильное деление или объединение сигнала от разных источников. В силу простоты, надежности и невысокой стоимости такие делители активно применяются специалистами, которые работают с оборудованием в диапазоне частот 700–2700 МГц.

Для чего нужен сумматор AN Coupler 1/2?

Устройство от Пикоселл применяется для деления входного сигнала на два выхода или объединения сигналов в одном направлении. Вместе с репитерами, бустерами и антеннами оно используется для решения ряда задач:

• Создание равномерного покрытия в домах, торговых комплексах, офисах и на складах. Усиленный сигнал от репитера обычно делится между двумя сервисными антеннами, которые установлены в разных помещениях;
• Построение промышленных систем связи с использование линейных (промежуточных) усилителей. Такие системы бывают многоуровневыми, со множеством делений и ответвлений;
• Применение в WiFi-сетях (только 2,4 ГГц) для распределения сигнала от точек доступа или повторителей;
• Использование в измерительных комплексах, лабораторных установках, в прочих системах связи.

Для корректной работы оба выхода должен быть подключены к согласованной нагрузке, чтобы минимизировать отражения сигнала и обеспечить стабильность системы.

Широкий диапазон частот и малые вносимые потери

AN Coupler 1/2 обладает характеристиками, которые делают его эффективным решением для телекоммуникационных задач. Устройство не требует питания, что упрощает эксплуатацию и снижает затраты.

• Широкий диапазон частот (поддержка 700–2700 МГц). Поддерживаются стандарты GSM/3G/LTE, поэтому делитель может использоваться с мультидиапазонными репитерами;
• Низкие потери сигнала. Потери на каждом разъеме составляют около 3,2 дБ. Сигнал делится на две части, и прибор вносит лишь незначительные внутренние потери на разъемах/проводнике;
• Высокая мощность 200 Вт. Поддержка высокой проводимой мощности делает сумматор подходящим для систем с промышленной нагрузкой;
• Герметичный корпус. Оболочка защищает от пыли и влаги, подходит для эксплуатации в температурном диапазоне от -40°C до +65°C.

AN Coupler 1/2 имеет реактивную конструкцию. Это означает, что в конструкции не применяются резисторы, а согласование по сопротивлению (50 Ом) достигается за счет геометрии проводящего стержня внутри корпуса. В отличие от делителей Вилкинсона, использующих резисторы и печатных платах, реактивная конструкция допускает большую подводящую мощность, но имеет меньшую развязку между выходами.

AN Coupler 1/2 гарантирует деление сигнала с минимальными потерями, поддерживая работу в диапазоне 700–2700 МГц. Это надежное решение для систем с репитерами, где требуется качественное распределение сигнала. Закажите сумматор от Пикоселл на нашем сайте прямо сейчас! Звоните по номеру 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок» — специалисты помогут подобрать оборудование под ваши задачи!
