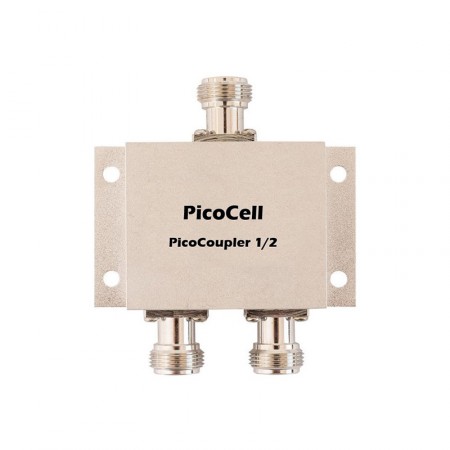

Разветвитель PicoCoupler 1/2 (тройник антенны)

Разветвитель PicoCoupler 1/2 от компании PicoCell используется в системах усиления сотовой связи для деления входного сигнала на два выхода. Устройство помогает равномерно распределить сигнал от антенны или репитера, обеспечивая стабильное покрытие в соседних помещениях, на разных этажах здания или на открытых площадках. Устройство работает в диапазоне частот 700–2700 МГц, поддерживая стандарты GSM, 3G и LTE.

Разветвитель ВЧ-сигнала для ваших задач

PicoCoupler 1/2 — это пассивный элемент радиосистемы, который разделяет сигнал в направлении от входа к двум выходам и суммирует сигнал от двух источников в обратном направлении. Устройство не требует внешнего питания. Оно подходит для интеграции с репитерами для дистрибуции сигнала в соседние помещения или объединения сигнала с нескольких уличных антенн.

• Поддержка диапазона частот 1700–2700 МГц делает разветвитель универсальным для большинства современных сетей. Его можно использовать в системах мобильной связи, в беспроводном оборудовании WiFi 2,4 ГГц и для других ВЧ-применений;
• Низкие потери сигнала сохраняют качество передачи. Суммарные потери на делении не превышают 3,4 дБ на каждом выходе;
• Схема Вилкинсона, используемая в конструкции, обеспечивает высокий уровень развязки (до 20 дБ) между выходами, что снижает взаимные помехи и повышает стабильность радиосистемы. Другими словами, сигнал с одного выхода практически не попадает на соседний разъем. Это выгодно отличает PicoCoupler 1/2 от реактивных делителей, которые имеют более простую конструкцию;

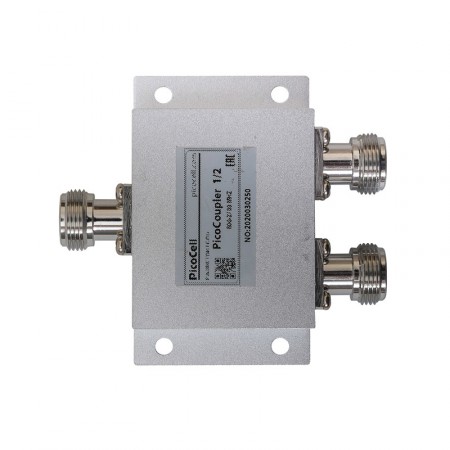

• Разъемы N-female (розетки) обеспечивают надежное подключение к стандартным коаксиальным кабелям и антеннам сотовой связи;

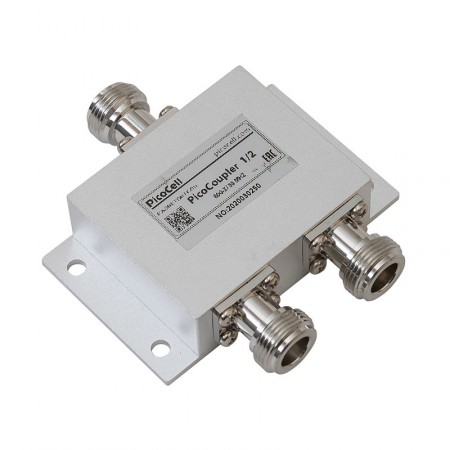

• Компактный алюминиевый корпус размером 85 x 75 x 18,7 мм упрощает установку в ограниченном пространстве. Наличие отверстий на боковых фланцах позволяет закрепить делитель на любой ровной поверхности.

Принцип работы разветвителя в системах связи

PicoCoupler 1/2 распределяет сигнал от одной антенны или репитера на два выхода с минимальными потерями. Например, в офисе усиленный сигнал от репитера поступает на разветвитель, который делит его между двумя внутренними антеннами, покрывая разные зоны помещения. Схема Вилкинсона обеспечивает согласование 50 Ом между портами и гарантирует деление без больших вносимых потерь.

Разветвитель выполнен в прочном алюминиевом корпусе, защищающем электронику от внешних воздействий. Устройство работает при температурах от -25°C до +65°C, что позволяет устанавливать его в сложных условиях, например, в неотапливаемых складах или на улице. Максимальная подводимая мощность 50 Вт подходит для промышленных репитеров и других производительных решений.
