Разветвитель Directional Coupler 7 db

Разветвитель Directional Coupler от PicoCell используется для неравного деления радиосигнала в системах сотовой связи и беспроводного интернета. Боковой отвод имеет ослабление 7 дБ. Ответвитель работает в диапазоне частот 700–2700 МГц, поддерживая стандарты 2G, 3G, 4G и WiFi (2400 МГц). Устройство применяется в офисах, торговых центрах, складах и других зданиях для распределения сигнала между несколькими антеннами или магистральными усилителями.

Ответвитель позволяет разделить сигнал в разной пропорции, чтобы получить нужную мощность на каждом выходе. Например, он подходит для подключения к репитеру дополнительной антенны в техническом помещении, в то время как основная антенна обслуживает зону с высокой проходимостью.

Как устроен и для чего служит Directional Coupler?

Направленный ответвитель обеспечивает эффективное распределение сигнала с минимальными вносимыми помехами и дополнительными потерями. Он разделяет входной радиосигнал на два тракта: основной с потерями около 1,6 дБ и отводящий с затуханием 7 дБ.

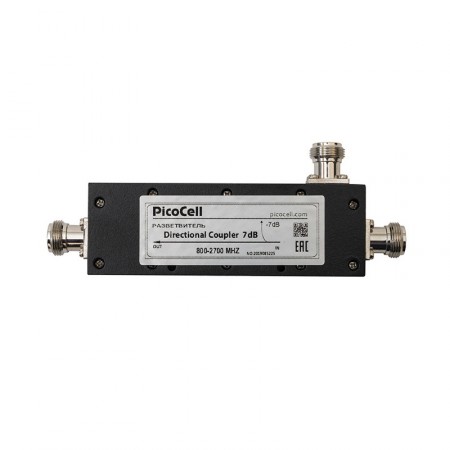

Устройство имеет три порта N-female: вход принимает сигнал от источника (например, репитера), основной выход передает большую часть мощности, а отводящий — сигнал с заданным затуханием. Развязка 27 дБ предотвращает помехи между выходами, обеспечивая стабильность системы.

• Рабочая частота. Поддержка диапазона 700–2700 МГц охватывает все популярные стандарты связи, включая GSM, UMTS, LTE и WiFi. Также делитель может использоваться с сфере ISM-оборудования или при эксплуатации спецустройств в регулируемых диапазонах;
• Точное деление мощности. Затухание на отводящем порту 7 дБ позволяет направить часть сигнала на дополнительное оборудование (обычно таким приемником выступает антенна или бустер). Затухание 7 дБ означает, что на боковой отвод подается примерно 20% мощности входного сигнала;
• Высокая входная мощность. Устройство поддерживает мощность на входе до 50 Вт и может использоваться с усилителями промышленного класса;
• Компактные размеры. Габариты металлического корпуса 120 x 43 x 17 мм упрощают установку в монтажных шкафах и серверных комнатах. Крепежные отверстия позволяют закрепить устройство на любой поверхности;
• Надежное подключение. Разъемы N-female (50 Ом) совместимы с кабелями популярных марок для радиосвязи, такими как RG-58, 5D-FB, 8D-FB и др.;
• Диапазон рабочих температур. Рабочая температура от -25°C до +65°C позволяет использовать устройство в различных условиях, включая неотапливаемые помещения.

Пример использования ответвителя

В магазине система усиления должна обеспечить сигнал в торговом зале и соседнем помещении для персонала. Усиленный сигнал от репитера поступает на ответвитель. Основной выход подключается к антенне в торговом зале, а отводящий — к антенне в техническом помещении, которое имеет меньшую площадь. Такая конфигурация позволяет передать сигнал в соседнее помещение по кабелю, избегая затухания на стенах и перегородках.

Directional Coupler 7 dB от Пикоселл — компактное решение для распределения радиосигнала в системах связи. Чтобы заказать разветвитель, позвоните по номеру 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок» на сайте. Наши специалисты помогут выбрать необходимое оборудование и комплектующие!
