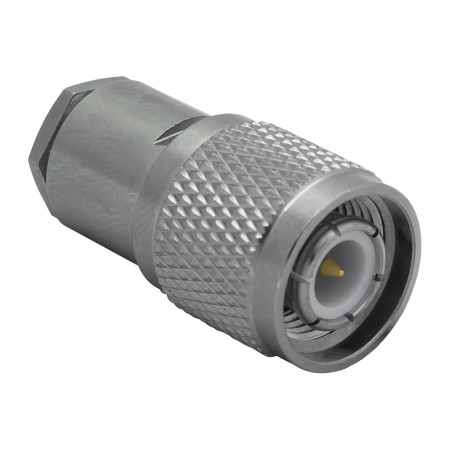

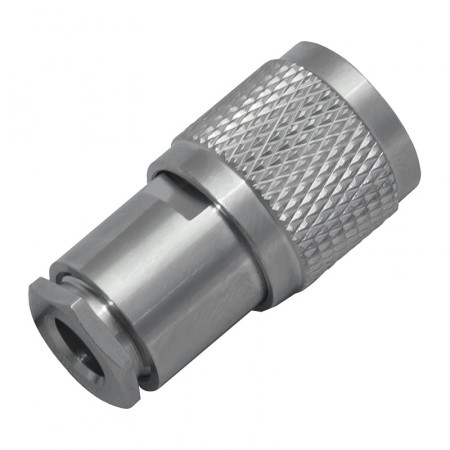

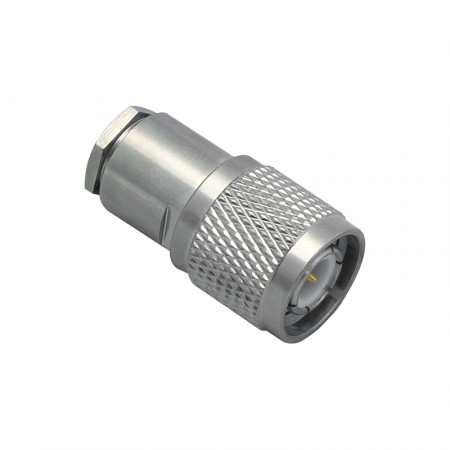

Разъём T-112F (TNC-male, прижимной, на кабель RG-58)

Разборный (прижимной) разъем типа TNC-male (вилка) для установки на коаксиальный кабель марки RG-58. Для установки этого коннектора не нужно иметь специальных клещей, что отличает его от обжимной модели T-111F. Разъем имеет волновое сопротивление 50 Ом и обычно используется в системах радиосвязи, в том числе системах усиления сотового сигнала.

Коннектор TNC-типа: для чего используется?

ВЧ-соединители TNC (аббревиатура от английского названия Threaded Neill–Concelman) были разработаны в середине прошлого века как улучшенная версия серии BNC. Вилка и розетка сохранили свою структуру, но их байонетное соединение было заменено более надежной резьбой. Это позволило добиться лучшей устойчивости к вибрациям и позволило использовать соединители на более высоких частотах.

Сегодня эти разъемы используются для подключения разнообразного ВЧ-оборудования с рабочей частотой до 11 ГГц. К устройствам, на которых размещаются TNC-коннекторы, относятся:

• Настольные GSM-телефоны;
• Наружные антенны геопозиционирования GPS/ГЛОНАСС;
• Измерительные приборы;
• Профессиональное оборудование с сфере авионики и безопасности.

Разборный корпус прижимного типа

Разъем T-112F подходит к кабелю RG-58, который обычно имеет наружный диаметр 5 мм и центральную жилу диаметром 1 мм. Этот универсальный кабель широко используется для коммутации радиооборудования на небольшом расстоянии, поскольку он гибок и удобен для монтажа внутри помещений.

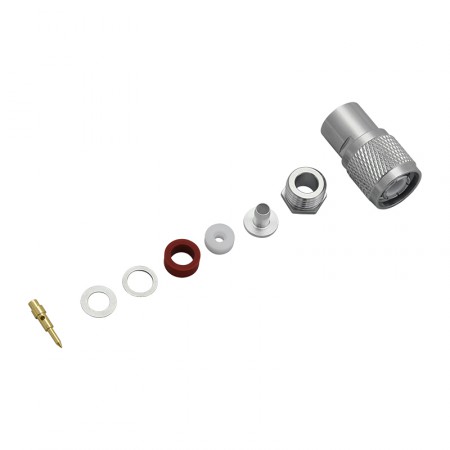

Коннектор имеет разборную конструкцию и устанавливается на кабель за счет обжима. Пайки требует только позолоченный пин, который устанавливается на центральную жилу провода. Остальной процесс монтажа протекает без использования специальных инструментов и заключается в правильной фиксации оплетки.

Поскольку разъем имеет волновое сопротивление 50 Ом, кабельные сборки на его основе не приводят к рассогласованию и дополнительным потерям мощности. Эти комплектующие подходят для использования в системах усиления связи и мобильного интернета.

Данный разъём также известен под артикулами: HYR-0201A, GT-201А, TNC-7406A, TNC-S58P.
