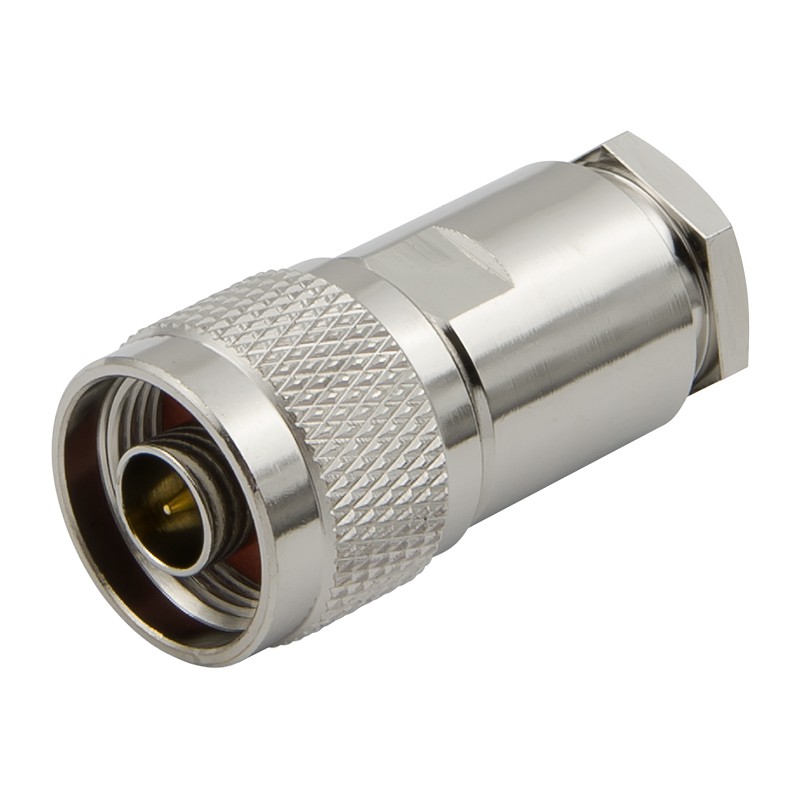

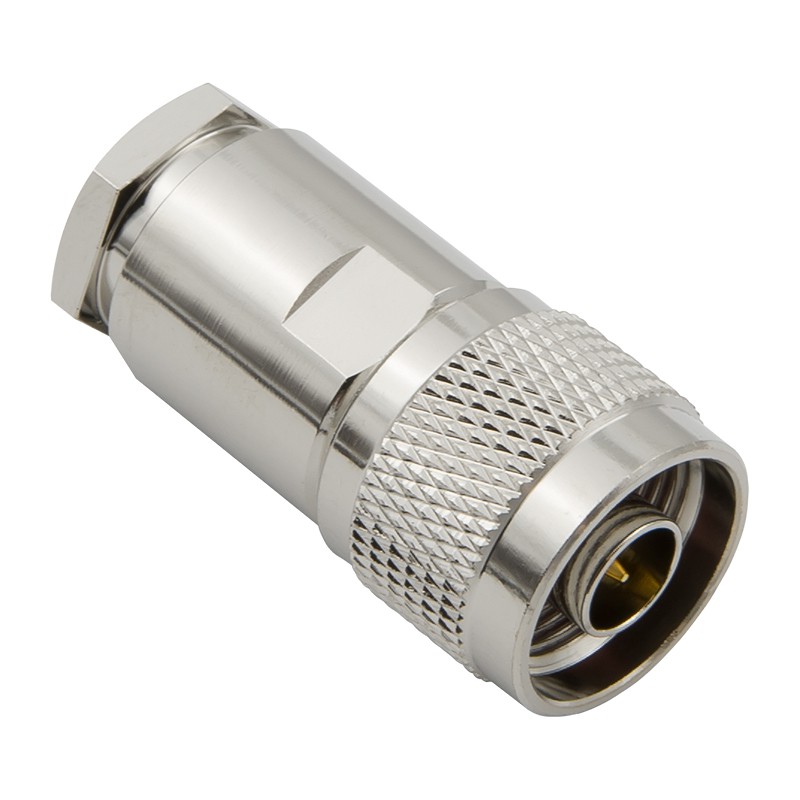

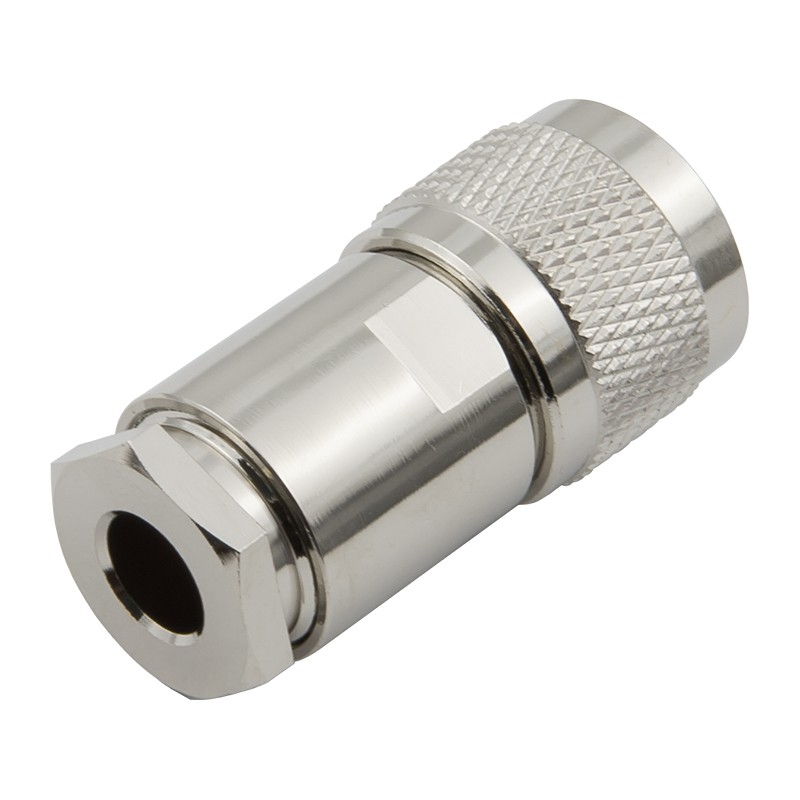

Разъём N-112C/5D (N-male, прижимной, на кабель 5D, цанга)

Прижимной разъем N-male для кабеля 5D с цанговым креплением центрального контакта. Коннектор не требует пайки и клещей для фиксации. Очень прост в установке. Для монтажа вам потребуются только инструменты для разделки кабеля.

Преимущества ВЧ-разъема N-серии под коаксиальный кабель

Разъемы N-серии под радиочастотный кабель — один из популярных типов соединения радиоаппаратуры. Они имеют волновое сопротивление 50 Ом и эффективны при работе на частотах до 11 ГГц. Могут использоваться как в помещениях, так и на улице. Вилки N-male за счет резьбы надежно соединяются с ответными розетками других устройств и обеспечивают контакт даже при вибрациях (например, при ветровых нагрузках). С помощью штекера N-типа можно подключить практически любое устройство связи: репитер, сотовую антенну, точку доступа и т. п.

Обозначение коннектора N-112C/5D включает в себя следующие элементы:

• N — тип разъема с волновым сопротивлением 50 Ом;
• 1 — вилка («папа»);
• 1 — прямой тип исполнения;
• 2 — способ монтажа прижимной. Прижимные разъемы имеют разборную конструкцию и удерживаются на кабеле за счет гайки;
• C — цанговое крепление пина;
• 5D — совместим с кабельной серией 5D-FB (наружный диаметр 7,5 мм, диаметр проводника 1,8 мм).

Центральный позолоченный контакт с цангой достаточно надеть на зачищенный участок жилы кабеля. Такое упрощенное крепление контакта — основное отличие коннектора с индексом «C» от стандартной версии N-112/5D с иглой под пайку.

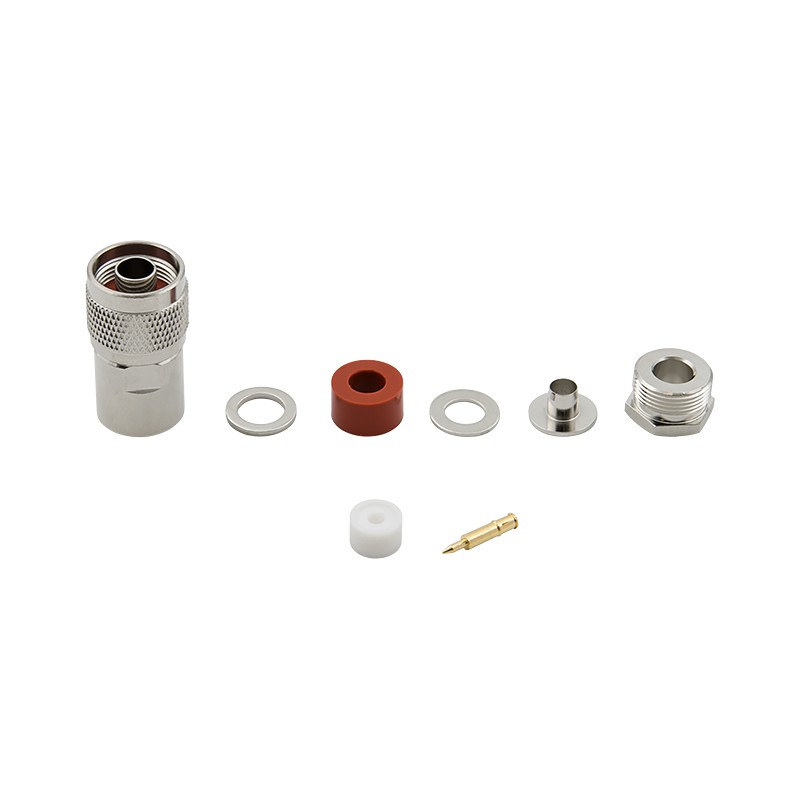

Разъем включает несколько элементов: две шайбы, втулку, уплотнительное кольцо, изолятор, центральный пин и прижимную гайку. Шайбы и втулка обеспечивают фиксацию оплетки, а гайка соединяет всю конструкцию и заключает «содержимое» внутри корпуса коннектора.

Свойства кабеля 5D-FB при использовании с радиоустройствами

Разъемы N-male чаще всего устанавливаются на кабельные сборки, а ответные розетки — на антеннах, усилителях сотового сигнала, разнообразных пассивных компонентах радиосистем. Кабель 5D универсален и широко используется в системах усиления сотовой связи и мобильного интернета, а также для коммутации различных высокочастотных устройств. Главным отличием этого радиокабеля от более бюджетной серии RG-58 является многократное снижение потерь при передаче ВЧ-сигнала. Потери мощности на отрезке провода длиной 100 метров составляют 20 дБ для диапазона 900 МГц и до 36 дБ при использовании сигнала на частоте 2500 МГц.

Приобрести прижимной разъем N-male с цангой легко! Поместите выбранный товар в корзину, укажите его количество и нажмите кнопку «Заказать». Если у вас появились вопросы по подбору комплектующих, свяжитесь с нами по номеру телефона 8-800-3333-965.
