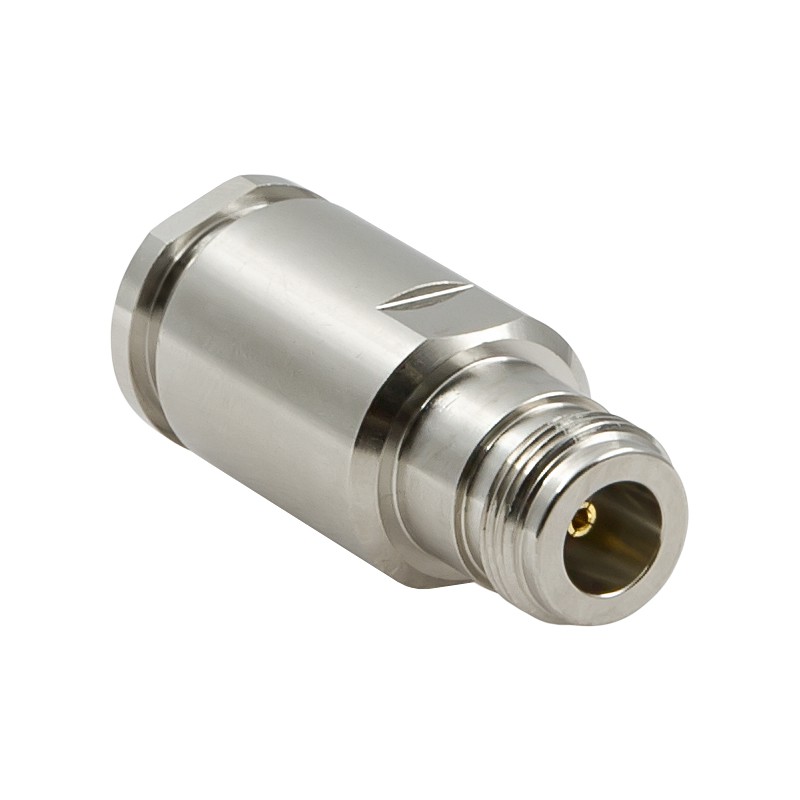

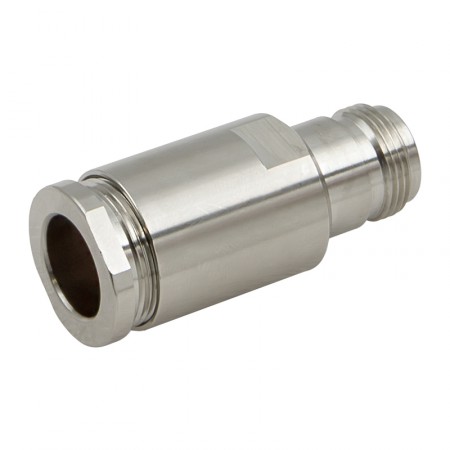

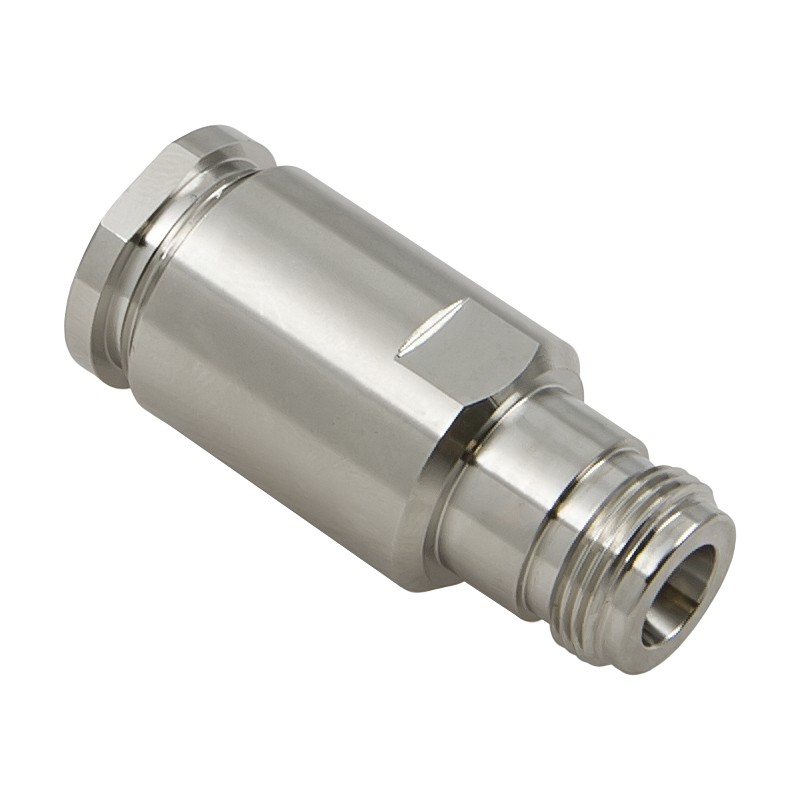

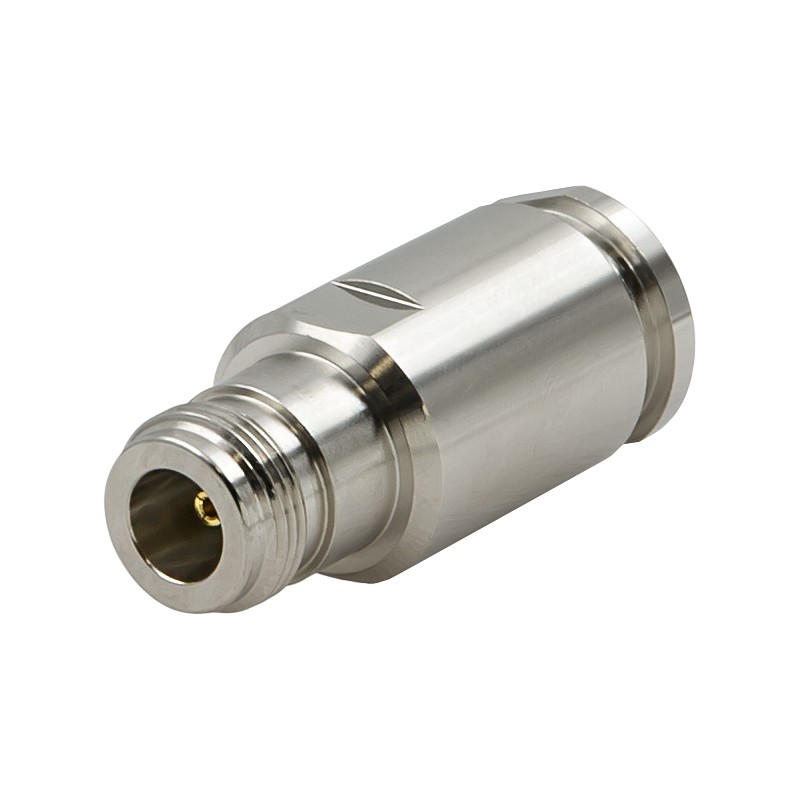

Разъём N-212C/10D (N-female, прижимной, на кабель 10D, цанга)

Разъем N-212C/10D — это коаксиальная розетка N-female для установки на радиочастотный кабель 10D-FB прижимным методом. Главное отличие модификации с индексом «C» — цанговое крепление центрального контакта, которое не требует паяльного оборудования. Если в обычных разъемах центральную иглу нужно припаивать к жиле кабеля, то здесь она просто насаживается на проводник за счет цангового зажима.

Для кого предназначен этот разъем?

Розетка N-female с цанговым контактом подойдет для тех, кто хочет самостоятельно изготовить кабельную сборку или удлинитель без специального инструмента и навыков пайки. Чаще всего разъем устанавливают на кабель для:

• Удлинения существующих коаксиальных сборок между передатчиком и антенной;
• Изготовления соединительных кабелей для систем усиления сотовой связи;
• Подключения антенн к некоторым точкам доступа и усилителям;
• Подключения систем охранной сигнализации с радиоканалом;
• Ремонта поврежденных кабельных линий на объектах без доступа к паяльному инструменту.

Конструкция прижимной N -розетки

Корпус разъема выполнен из латуни с никелевым покрытием, что обеспечивает стойкость к коррозии при уличной эксплуатации. Резьба соответствует стандарту N-типа и совместима со всеми вилками N-male от любых производителей. Конфигурация разъема обеспечивает волновое сопротивление 50 Ом и минимальные потери в широком диапазоне частот (до 11 ГГц).

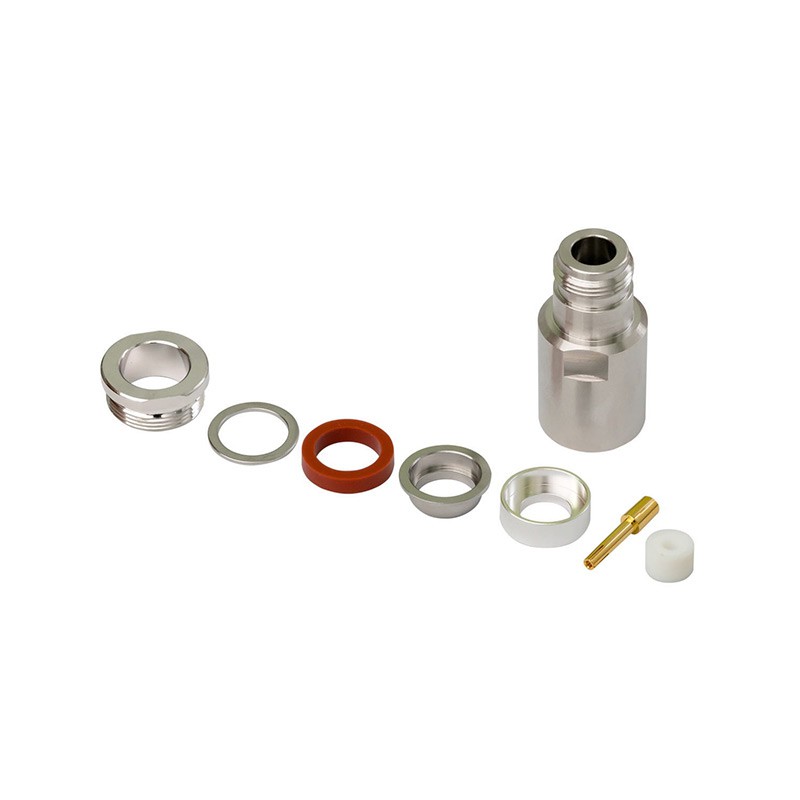

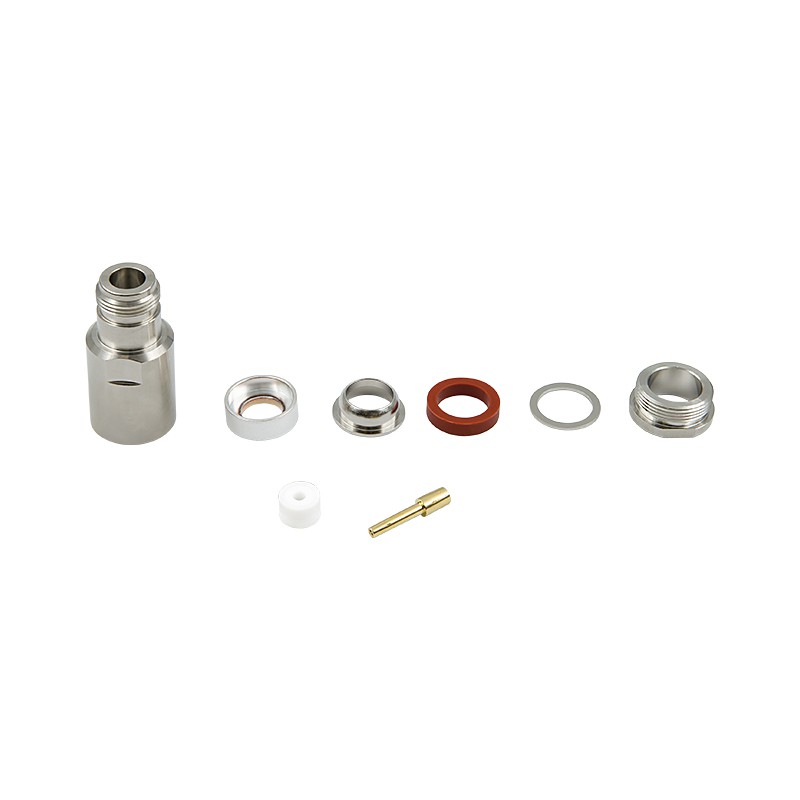

• Коннектор является разборным и включает все необходимые элементы (гайка, шайба, уплотнительное кольцо, втулка и т. п.) для установки без использования специнструментов;
• Центральный контакт выполнен в виде цанговой втулки с прорезями, которая обжимает жилу кабеля;
• Прижимная гайка фиксирует оплетку коаксиала на корпусе разъема механическим способом — без обжимных клещей. Такой метод установки менее надежен, чем обжим специальным инструментом, но достаточен для стационарных установок без частых переподключений. При наличии обжимных клещей и паяльного инструмента рекомендуем версию N-111/10D под опрессовку.

Кабель 10D-FB и совместимость

Разъем N-212C/10D разработан для кабеля 10D-FB с диаметром оболочки 13 мм и центральной жилой 3,5 мм. Коаксиал такой толщины обеспечивает одни из самых низких потерь: 10,25 дБ на 100 метров на частоте 900 МГц и 18,60 дБ на 2500 МГц. Эта марка кабеля используется, когда необходимо снизить потери на больших дистанциях.

При прокладке кабельных трасс свыше 10 метров низкие потери критичны. Использование 10D-FB позволяет передать радиосигнал на расстояние 20–30 метров с приемлемыми потерями.

Монтаж без пайки — главное преимущество

Большинство разъемов N-типа требуют пайки центрального контакта к жиле кабеля. Для этого нужна паяльная станция или горелка, припой и навыки работы. Некачественная пайка приводит к холодному контакту, который окисляется и увеличивает потери.

N-212C/10D с цанговым креплением решает эту проблему. Центральный контакт насаживается на зачищенную жилу и зажимается за счет упругой деформации цанги. Для монтажа нужны только нож для зачистки кабеля и ключ для затяжки прижимной гайки. Весь процесс занимает 5 минут.
