Разъём N-2350-12QA (N-female, корпусной, для приборов, с резьбой М8)

ВЧ-разъем с обозначением N-2350-12QA — это розетка N-типа с центральным контактом под пайку и резьбой M8 для установки на корпус прибора. Чаще всего этого вид разъемов используется при сборке устройств, которым нужен порт для подключения наружной антенны связи. Как правило, розетка с резьбой используется с толстостенными приборами и просто ввинчивается в толщину корпуса.

Когда нужен корпусной N-female с резьбой?

Разъемы N-серии применяются на радиочастотном оборудовании для передачи сигналов мобильной связи, WiFi и других стандартов беспроводных коммуникаций. Эти коннекторы устанавливаются как на профессиональные приборы, так и на бытовые усилители. Они имеют стандартное волновое сопротивление 50 Ом и обеспечивают согласование с радиомодулями без возникновения дополнительных потерь.

Вилка и розетка N-type соединяются резьбой, что повышает устойчивость контакта при ветровых нагрузках и прочих физических воздействиях.

Приборная розетка для установки на корпус

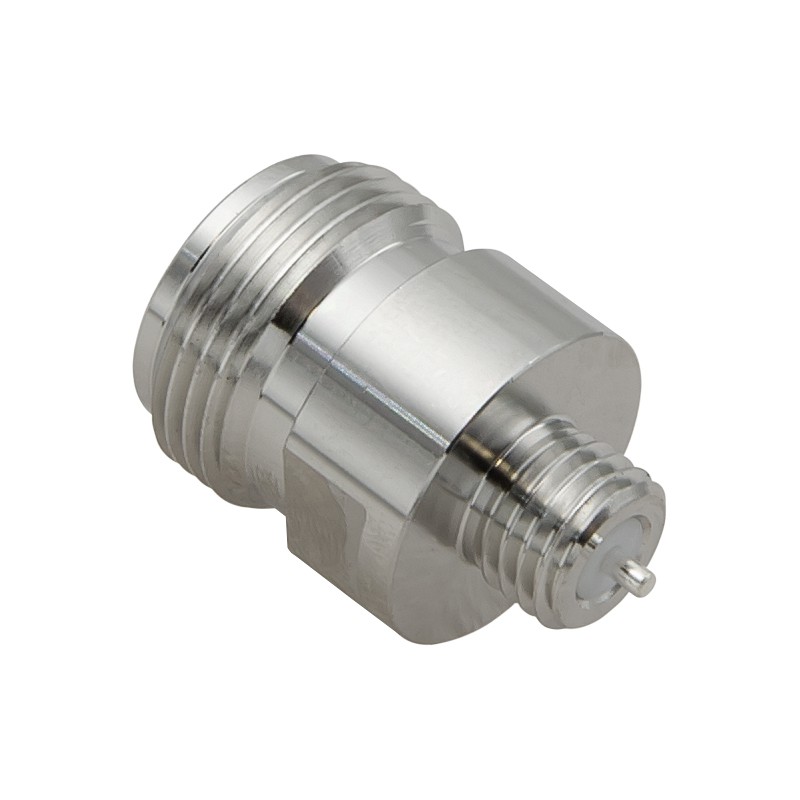

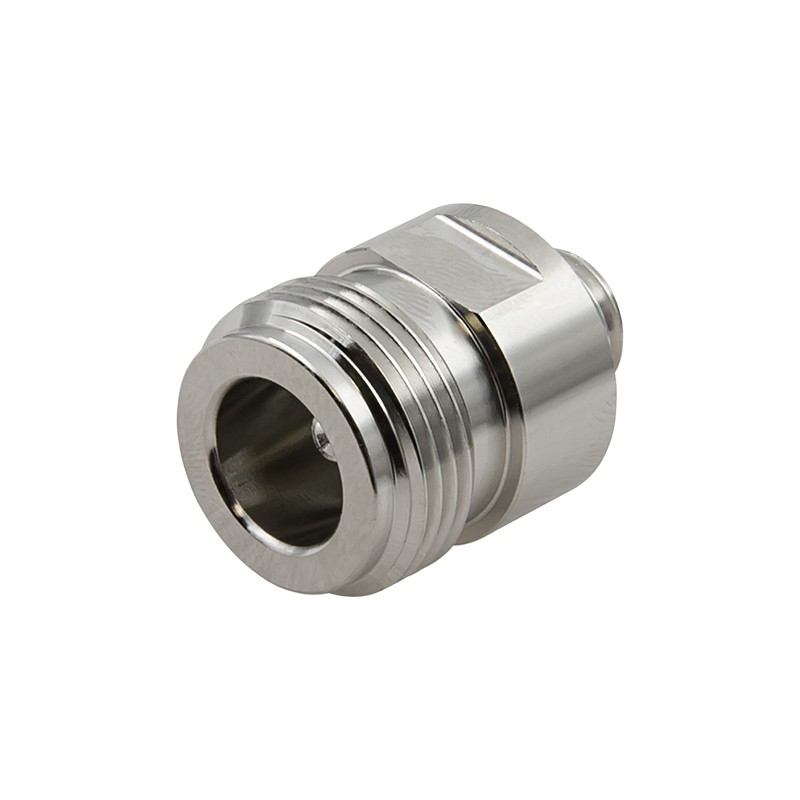

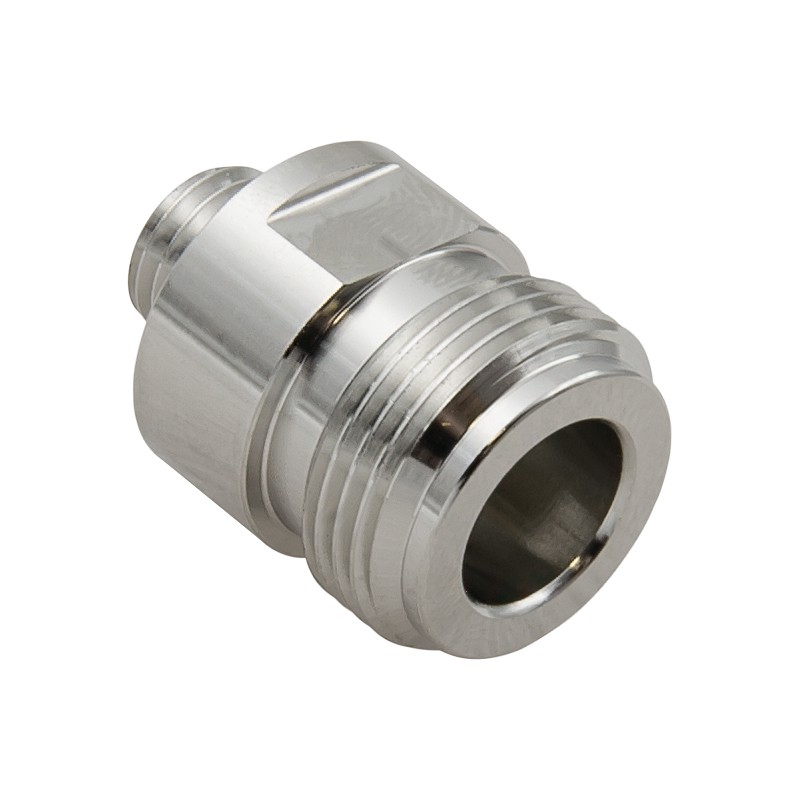

N-2350-12QA устанавливается не на кабель, а на корпус прибора. Контакт для пайки выведен с противоположной стороны. Там же располагается резьба, с помощью которой коннектор «вкручивается» в оболочку устройства. На корпусе коннектора предусмотрены ровные грани для затяжки ключом.

• Стандартный разъем N-female. Разъем N-розетка имеет наружную резьбу и гнездовой контакт. Стандартное сопротивление — 50 Ом. Рекомендуется для передачи сигнала частотой до 11 ГГц (включая GSM, 3G, LTE и значительную часть 5G-бэндов);
• Контакт под пайку. При установке на многие виды устройств контакт разъема припаивается с помощью перемычки к дорожке печатной платы;
• Крепление к корпусу с резьбой M8. Фиксация на корпусе устройства не требует прижимной гайки: разъем просто «ввинчивается» в заранее заготовленное отверстие. Применение N-2350-12QA обычно подразумевает наличие достаточно толстой металлической стенки устройства. Если такая установка невозможна, используется вариант N-245 с фланцем;
• Подходит для ремонта оборудования. Частая причина поломки репитеров, бустеров и других ВЧ-устройств — повреждение розетки при слишком большом усилии во время накручивания кабельной сборки или антенны. В большинстве случаев приборы поддаются ремонту, поскольку поврежденный штатный коннектор может быть легко заменен на новый экземпляр.

Чтобы купить розетку N-female с резьбовым креплением на корпус, просто нажмите «В корзину» и укажите необходимое количество товара. После оформления заказа наши менеджеры свяжутся с вами, чтобы подтвердить заказ и условия доставки. Возникли вопросы по оборудованию для систем связи? Позвоните нам по телефону 8-800-3333-965, чтобы получить консультацию наших экспертов!
