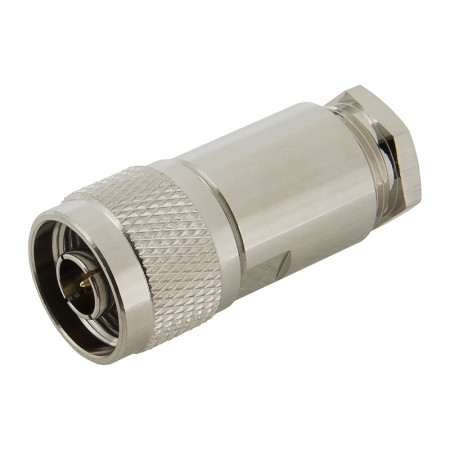

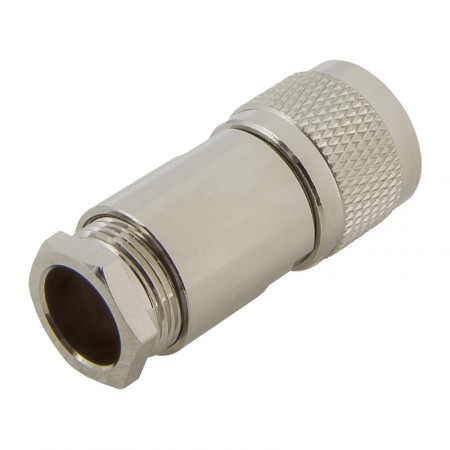

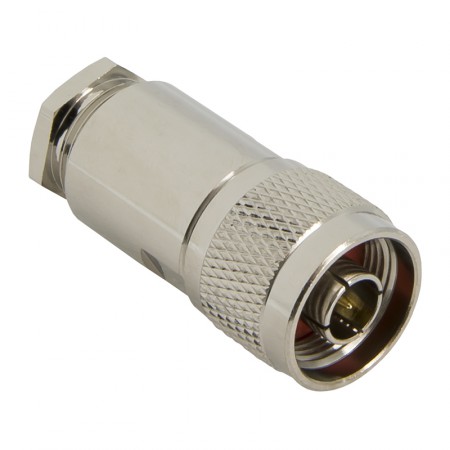

Разъём N-112C/8D (N-male, прижимной, на кабель 8D, цанга)

Разъем N-male прижимного типа с цанговым креплением центрального контакта. Коннектор N-112C/8D устанавливается на радиокабель 8D-FB без использования обжимных клещей и паяльной станции: чтобы произвести монтаж, вам понадобятся лишь инструменты для разделки кабеля.

Разборный разъем N-типа для серии кабеля 8D

Прижимные разъемы имеют разборную конструкцию и удерживаются на кабеле за счет гайки. Преимуществом коннекторов такого типа является простота монтажа: установить разъем можно даже при полном отсутствии специализированных инструментов. Для сравнения, чтобы установить классический разъем N-111/8D вам понадобятся специальные обжимные клещи и паяльный инструмент.

Обозначение коннектора N-112C/8D включает в себя следующие элементы:

• N — серия N-type (50 Ом);
• 1 — тип разъема «папа» (вилка);
• 1 — прямой конструктив;
• 2 — прижимной тип монтажа;
• C — цанговое крепление пина;
• 8D — совместимый кабель 8D-FB.

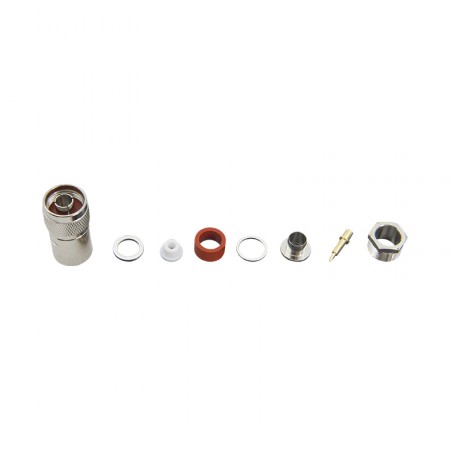

Разъем разбирается на несколько элементов: две шайбы, втулку, уплотнительное кольцо, изолятор, центральный пин и прижимную гайку. Шайбы и втулка обеспечивают фиксацию оплетки, а гайка соединяет всю конструкцию и заключает «содержимое» внутри корпуса коннектора.

Центральный позолоченный контакт с цангой достаточно надеть на зачищенный участок жилы кабеля. Такое упрощенное крепление пина — основное отличие коннектора с индексом C от стандартной версии N-112/8D с иглой под пайку.

N-серия и кабель 8D: когда используются?

Разъемы N-типа — это классические соединители 50 Ом, которые применяются для в радиотехнике для передачи ВЧ-сигнала частотой вплоть до 11 ГГц. Эти разъемы были разработаны в 40-е гг. и с тех пор стали отраслевым стандартом. Надежное резьбовое соединение вилки с розеткой, устойчивость к вибрациям, возможность использования как в помещениях, так и на улицах — все это сделало разъемы N-серии популярным решением среди производителей радиооборудования.

Сегодня разъемы N-male чаще всего устанавливаются на кабельные сборки, а ответные розетки — на антеннах, усилителях сотового сигнала, разнообразных пассивных компонентах радиосистем.

В свою очередь, кабель 8D-FB с диаметром оболочки 10 мм обеспечивает качественную передачу сигнала с малыми потерями. Этот тип кабеля применяется для передачи в том числе ослабленного сотового сигнала в системах усиления. Благодаря компромиссу между гибкостью и производительностью, этот вид кабеля подходит как для бытового, так и для промышленного применения при длине линий 5–20 м.

Чтобы купить прижимной разъем N-male с цангой, добавьте товар в корзину и оформите заказ. Перед покупкой укажите нужное количество товара. Если в процессе выбора комплектующих у вас возникли сомнения, позвоните нам по телефону 8-800-3333-965, и наши менеджеры ответят на вопросы!

Разъем N-112 — инструкция по установке [PDF, ~313Kb]
