Кабель Modern MC78FZ-50 (фидер HCTAYZ-50-23 7/8" A)

Радиочастотный фидер 7/8″ является надежной средой передачи для ВЧ-сигнала и применяется с промышленным оборудованием, в том числе для подключения компонентов базовых станций операторов. Марка MC78FZ-50 обладает безгалогенной оболочкой, которая не поддерживает горение и имеет низкое дымовыделение при соприкосновении с огнем. Кабель подходит для объектов, где монтаж линий связи должен быть выполнен по строгим нормам противопожарной безопасности.

Этот кабель является близким аналогом Hengxing HCTAYZ-50-23(7/8″A) и может использоваться с ним взаимозаменяемо.

Фидерный кабель 7/8″: сферы применения

Фидеры 7/8″ обладают большим диаметром и низкими потерями. Именно поэтому они обычно используются на промышленных объектах, где не так важно удобство монтажа, но принципиальное значение имеет низкий коэффициент затухания. Благодаря малым потерям мощности, длина кабельной трассы на базе 7/8″ может достигать десятков метров без использования промежуточных линейных усилителей.

Фидер этого формата широко используется в телекоме. Его основное применение связано с подключением радиомодулей и антенн базовых станций, а также организацией промышленных систем усиления. Сниженные потери позволяют протягивать кабель на большую высоту: выполнять прокладку на сотовых вышках и в высокоэтажных зданиях.

Потери мощности на частотах сотовой связи при использовании Modern MC78FZ-50 многократно ниже, чем при работе с обычными коаксиальными кабелями. К примеру, затухание сигнала на частоте 900 МГц (стандартная частота GSM) составит всего 3,65 дБ на 100 метров, а на более высокой частоте 2600 МГц (популярный стандарт LTE Band 7) — около 6,76 дБ.

Структура фидера с огнеупорной оболочкой

По своей структуре фидерные кабели являются коаксиальными, то есть используют два соосно расположенных проводника (центральный проводник и экран). Фидер Modern MC78FZ-50 имеет следующее внутреннее устройство:

• Центральный проводник: медная трубка Ø9,45 мм. Фидеры этого формата активно используют скин-эффект, в силу которого ВЧ-сигнал распространяется по поверхностности проводника и не проникают в толщу металла. Использование пустой трубки в качестве проводника позволяет существенно снизить стоимость кабельной линии, не снижая качество среды передачи;
• Изоляция (диэлектрик): полиэтилен физического вспенивания Ø22,8 мм. Слой изолирующего материала необходим для сохранения константного расстояния между центральной жилой и экраном;
• Внешний проводник (экран): медная трубка с кольцевой гофрой Ø25,4 мм. Экран служит для защиты линии от наружных сигналов (помех), а также предотвращает излучение транслируемого сигнала наружу;
• Наружная оболочка: слой огнестойкого полиэтилена Ø27,8 мм. Материал не содержит галогенов, не подвержен горению, выделят минимальное количество дыма и опасных веществ в случае пожара.

Особенности монтажа и эксплуатации

Марка Modern MC78FZ-50 подходит для прокладки внутри и вне помещений, в том числе при наличии требований по соблюдению пожарной безопасности. При прокладке кабеля следует учитывать его жесткость: допустимый изгиб составляет 90 мм (одноразовый) и 250 мм (при сгибании и разгибании до 15 раз). Из-за большого диаметра этот тип кабеля редко используется в жилых помещениях и в основном находит свое применение на объектах промышленного и коммерческого назначения.

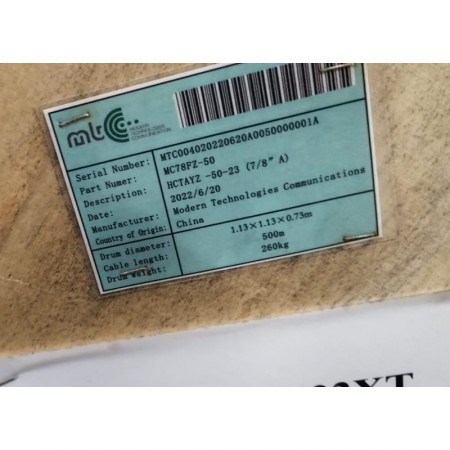

Кабель Modern 7/8″ отгружается производителем в бухтах по 500 м. Наши клиенты могут купить отрезок «на отрез», просто указав требуемую длину в графе количества товара (в метрах). Хотите задать вопрос или получить консультацию по системам связи? Позвоните по телефону 8-800-3333-965 или воспользуйтесь «Обратным звонком»!

Цена указана за 1 метр погонный.
