Кабель Modern Technologies MC12FZ-50 (коаксиальный фидер 1/2)

Цена: 210 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3132

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный фидер MC12FZ-50 формата 1/2″ для промышленного применения в системах мобильной связи и других коммуникациях. Фидер имеет внешний диаметр 15,7 мм, и с его помощью можно создать надежную линию передачи, превосходящую по своим параметрам линии на базе обычного коаксиального кабеля.

Применение фидера 1/2″ в коммуникационных системах

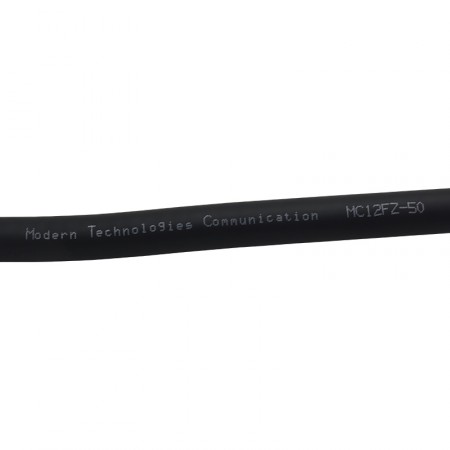

Фидер имеет маркировку MC12FZ-50 и является полным функциональным аналогом Hengxin HCAAYZ-50-12. Кабель имеет совместимость с вариантом от Hengxin по коннекторам, разделочным инструментам и другим комплектующим. При этом кабель имеет более низкую цену, что делает его привлекательной и равноценной альтернативой.

  • Импеданс 50 Ом обеспечивает согласованность линии передачи при использовании фидера с оборудованием сотовой связи, таким как ретрансляторы, линейные усилители, сотовые модули и антенны;
  • Широкий диапазон рабочих частот позволяет использовать его для соединения устройств всех популярных мобильных стандартов, включая GSM (2G), UMTS (3G) и LTE (4G). Также этот фидер и может использоваться с оборудованием WiFi и другими стандартами беспроводного соединения. Частота отсечки — 8,8 ГГц;
  • Кабели этого типа используются как в бытовых системах (например, в системах усиления связи), так в индустриальных сценариях, например, в составе БС операторов.

Благодаря низким потерям, MC12FZ-50 подходит для линий связи с повышенными требованиями к параметрам затухания. Так, его аттенюация на частоте 900 МГц составляет всего 6,87 дБ на 100 м, а на частоте 2500 МГц — 12,08 дБ. Это намного ниже, чем коэффициент затухания обычных «коаксиалов», и значительно ниже, чем потери при использовании гибкого фидера серии 1/2″ SF.

Чем 1/2″ отличается от обычного кабеля?

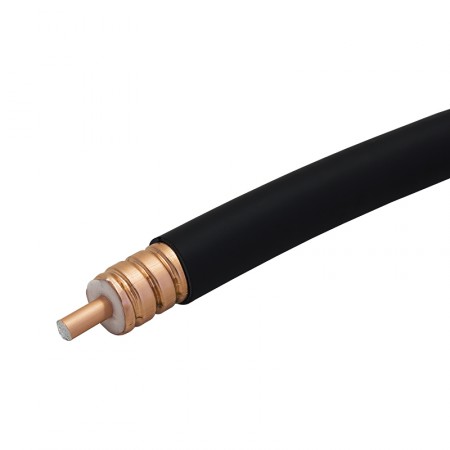

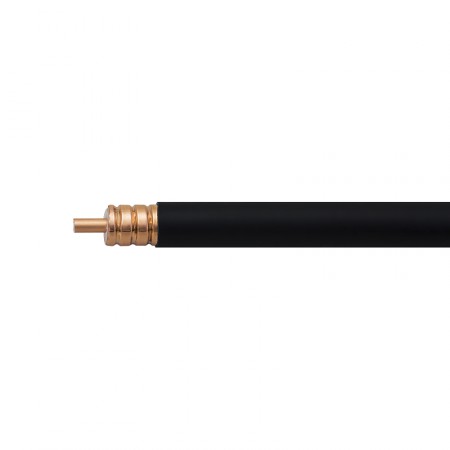

Основная особенность коаксиального фидера, которая отличает его от классического «коаксиала», — это наличие сплошного внешнего проводника из гофрированной медной трубки. MC12FZ-50 имеет следующую внутреннюю структуру:

  • Центральный проводник Ø4,8 мм из материала CCA (омедненный алюминий). Благодаря скин-эффекту, омедненный кабель практически не уступает по качеству передачи сигнала аналогу из сплошной меди;
  • Слой диэлектрика Ø12,3 мм из физически вспененного полиэтилена. Диэлектрик — это важный элемент фидера, который гарантирует геометрическую правильность кабеля и тем самым обеспечивает стабильность всех параметров;
  • Внешний проводник (экран) Ø13,8 мм представляет собой медную гофрированную трубку. Улучшенное экранирование снижает потери транслируемого сигнала и ограничивает влияние наружных источников ЭМИ на линию передачи;
  • Внешняя оболочка Ø15,7 мм черного цвета выполнена из негорючего материала с нулевым содержанием галогенов. Такая оболочка соответствует требованиям пожарной безопасности, поскольку практически не выделяет дыма и едких веществ в процессе горения.

Кабель совместим со многими прижимными коннекторами формата 1/2″ популярных серий N-type, 7/16 DIN, 4.3-10 и др. Эти коннекторы не требуют обжимных инструментов и пайки жилы, что особенно удобно в процессе монтажа оборудования на объекте.

Чтобы купить MC12FZ-50, просто укажите нужный объем (длину) в Корзине и завершите оформление заказа. Консультация по нашим товарам оказывается по телефону 8-800-333-39-65 или через онлайн-чат в углу экрана!

Цена указана за 1 метр погонный.

Характеристики
Тип кабеля коаксиальный фидер 1/2″
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 4,8 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 12,3 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 13,8 мм
Внешняя оболочка (материал) безгалогенная, огнеустойчивая, с низким выделением дыма при горении
Внешняя оболочка (диаметр) 15,7 мм
Цвет черный
Частота отсечки 8,8 ГГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 76 пФ/м
Скорость распространения сигнала 86%
Сопротивление изоляции 5000 МОм/км
Напряжение пробоя оболочки 8000В
Пиковое напряжение (ВЧ) 1,6 кВ
Допустимая мощность 40 кВт
Эффективность экранирования > 120 дБ
КСВн 800–1000 МГц: ≤ 1,10
1700–2200 МГц: ≤ 1,13
2200–2700 МГц: ≤ 1,15
3300–3600 МГц: ≤ 1,20
4800–5000 МГц: ≤ 1,20
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 125 мм
Усилие на разрыв 1100 Н
Стойкость к сдавливанию 20 Н/мм
Минимальное число изгибов 15 циклов
Температура хранения от -30°С до +85°С
Температура монтажа от -25°С до +60°С
Температура эксплуатации от -30°С до +85°С
Затухание (на 100 м, при 20°C) 100 МГц: 2,17 дБ
150 МГц: 2,67 дБ
200 МГц: 3,10 дБ
280 МГц: 3,67 дБ
450 МГц: 4,74 дБ
800 МГц: 6,45 дБ
900 МГц: 6,87 дБ
1000 МГц: 7,28 дБ
1500 МГц: 9,08 дБ
1800 МГц: 10,05 дБ
2000 МГц: 10,66 дБ
2200 МГц: 11,24 дБ
2400 МГц: 11,80 дБ
2500 МГц: 12,08 дБ
3000 МГц: 13,39 дБ
3300 МГц: 14,17 дБ
3600 МГц: 14,90 дБ
4000 МГц: 15,83 дБ
4500 МГц: 16,96 дБ
4800 МГц: 17,62 дБ
5000 МГц: 18,04 дБ
