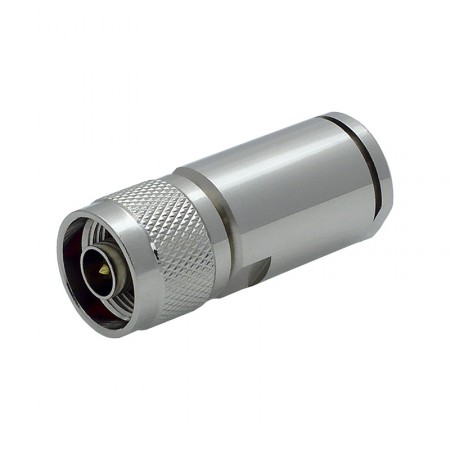

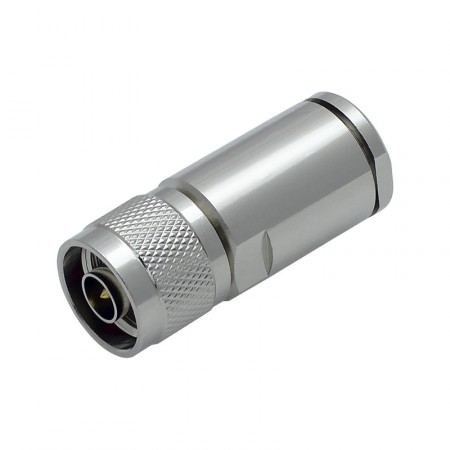

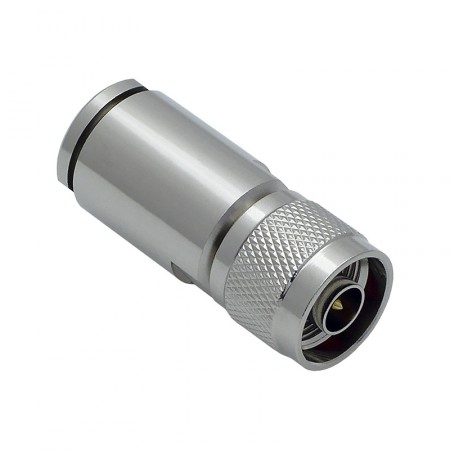

Разъём N-112/10D (N-male, прижимной, на кабель 10D)

Цена: 330 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 2572

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

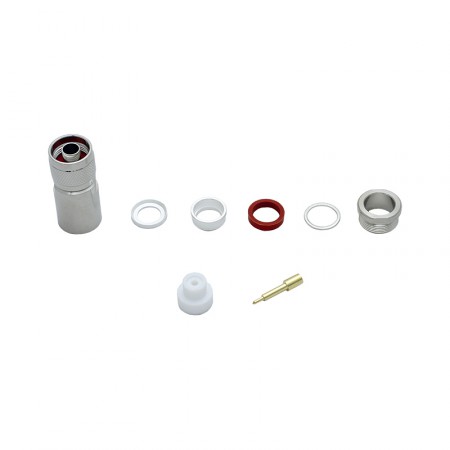

Высокочастотный разъем N-типа для коаксиального кабеля марки 10D-FB и его аналогов. N-112/10D — кабельная вилка («папа»), по способу монтажа относится к прижимным разъемам и не требует при установке использования специальных клещей. Монтаж оплетки производится посредством прижимной гайки коннектора. Фиксация центральной жилы кабеля в разъеме осуществляется пайкой, поэтому установка разъема требует наличия паяльного оборудования.

Назначение разъема N-112/10D

Коннекторы N-типа широко распространены в бытовых и промышленных системах усиления сигнала мобильной связи и прочей радиотехнике. Высокое качество контакта в коннекторах N-типа достигается благодаря применению резьбового соединения.

Разъем N-112/10D предназначен для эксплуатации в кабельных системах с рабочей частотой до 11 ГГц. Кабель марки 10D-FB обладает минимальными потерями мощности и качества сигнала и считается одним из лучший среди коаксиальных кабелей. Меньшие показатели затухания способны обеспечить лишь фидерные кабели, применяемые в антенных системах базовых станций операторов. Разъем N-112/10D также может применяться с аналогами кабеля 10D-FB, обладающими схожими параметрами: диаметром оболочки 13 мм, диаметром центральной жилы 3,5 мм.

Разъем N-типа для ВЧ-кабеля с минимальным затуханием

N-разъем обладает сопротивлением 50 Ом, стандартным для систем, работающих с ВЧ-сигналом сотовой связи. Использование качественных материалов и покрытий при производстве N-112/10D обеспечивает высокие технические характеристики.

Металлический корпус разъема надежен в эксплуатации и обладает высокой устойчивостью к механическим повреждениям. Допускается эксплуатация N-112/10D как в помещении, так и на улице. Установка N-112/10D на коаксиальный кабель требует от пользователя только наличия навыков пайки (для монтажа центральной жилы кабеля). При отсутствии таковых навыков или специального оборудования рекомендуем обратить внимание на разъем N-112C/10D, оснащенный цангой и не требующий пайки.

Купить разъем N-112/10D можно прямо сейчас онлайн. При подборе кабеля и разъемов для личной или корпоративной системы усиления связи воспользуйтесь бесплатной консультацией наших специалистов. Позвоните по номеру 8-800-3333-965, и мы поможем подобрать комплектующие с требуемыми характеристиками по лучшим ценам.

Инструкция по монтажу прижимных разъемов

Характеристики
Разъем N-male
Тип центрального контакта штырь
Марка кабеля 10D-FB
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямой
Способ крепления кабельная вилка
Вес 75 г
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
