Разъём N-111/10D (N-male, обжимной, на кабель 10D)

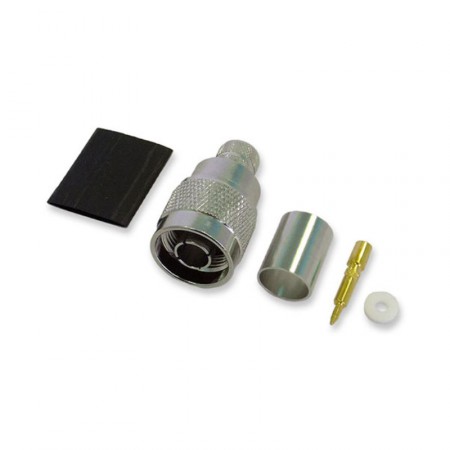

Обжимной разъем N-male для коаксиального кабеля серии 10D-FB. Вилка устанавливается на конец кабельного отрезка и подключается к оборудованию с коннектором N-female: антенне, репитеру, делителю и другим компонентам радиосистем. Диапазон рабочих частот — до 11 ГГц, волновое сопротивление — 50 Ом.

Обозначение N-111/10D полностью описывает конструкцию разъема:

• N — серия N;
• 1 — male, вилка, «папа»;
• 1 — прямой конструктив;
• 1 — крепление оплетки методом обжима;
• 10D — название кабельной группы.

Для каких кабелей подходит?

Коннектор рассчитан на коаксиалы 10D-FB CCA, 10D-FB CU и другие разновидности этой серии с внешним диаметром 13 мм. Использовать разъем с кабелями другого диаметра не рекомендуется — обжимная гильза не обеспечит надежной фиксации на оболочке.

Коаксиалы этой серии применяются в системах усиления, где длина трассы велика и важно минимизировать погонное затухание. По сравнению с более тонкими марками RG-58, 5D и 8D, провод 10D дает ощутимо меньшие потери на длинных участках, что особенно критично при прокладке трасс свыше 20–30 метров.

Конструкция и способ монтажа

Корпус разъема никелированный, центральный контакт — позолоченная игла, которая напаивается на жилу кабеля перед сборкой. Диэлектрик из тефлона обеспечивает стабильные характеристики в широком диапазоне температур и сохраняет точное согласование по сопротивлению.

• Под все кабели 10D. Габариты коннектора совместимы с кабелями Baltic Signal и других популярных производителей. Материал изоляции при этом не имеет значения: разъем можно установить на ПВХ-оболочку (PVC) или огнестойкий материал (LSZH FR);
• Установка обжимным методом. Оплетка кабеля крепится методом обжима: гильза надевается на хвостовую часть коннектора поверх оплетки и деформируется специальным инструментом. Обычный ручной кримпер для коаксиала такого диаметра не подходит — усилия рычажных клещей недостаточно для качественного обжима толстой гильзы. Для монтажа коннекторов этой серии мы рекомендуем гидравлический пресс: он создает равномерное усилие и гарантирует надежное соединение без деформации корпуса разъема;
• Пайка центрального пина. Помимо пресса, для монтажа потребуются паяльный инструмент и припой для пайки центрального контакта. Подробная пошаговая инструкция по установке коннекторов N-типа приведена в документации к разъему;
• Установить самому или использовать готовую сборку. Если нет желания изготавливать кабельную сборку самостоятельно, готовые сборки с разъемами N-типа можно заказать в каталоге или через конструктор.

Добавьте коннектор N-111/10D в корзину и оформите заказ на сайте. Вопросы по выбору инструмента или совместимости с конкретным кабелем можно задать нашим специалистам по телефону 8-800-3333-965!

Разъем N-111 — инструкция по установке [PDF, ~342Kb]
