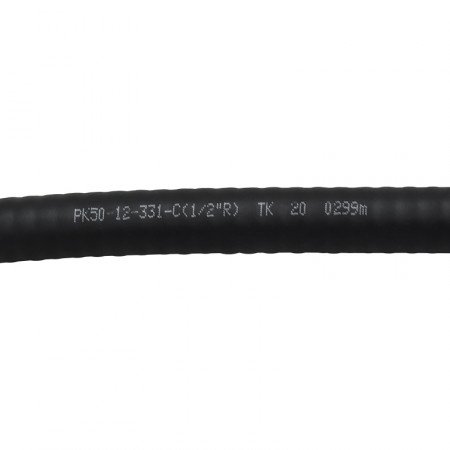

Кабель РК50-12-331-С (1/2"R) (коаксиальный фидер 1/2)

Цена: 300 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3174

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный фидер типоразмера 1/2″ от компании Телеконта служит для выполнения ВЧ-коммутаций активного и пассивного радиооборудования. Кабель имеет наружный диаметр 15,7 мм и обладает низкими потерями мощности на линии. Фидерные кабели применяются в составе радиосистем, особенно требовательных к качеству связи: например, в базовых станциях операторов и промышленных системах усиления.

Коаксиальный фидер 1/2″ для промышленного применения

Марка РК50-12-331-С (1/2″R) может применяться для передачи ВЧ-сигнала между устройствами, находящимися на расстоянии 20 и более метров друг от друга. Низкое затухание позволяет прокладывать линии связи с минимальным потерями, обеспечивая стабильное соединение. Особенность фидера — использование экрана из медной гофры. Конструкция таких кабелей подразумевает более высокий коэффициент экранирования и способность передачи слабого радиосигнала.

Этот фидер имеет импеданс 50 Ом, который гарантирует полную совместимость с системами беспроводной связи, включая (но не ограничиваясь) оборудованием GSM, HSPA+, LTE и WiFi. Часто таким кабелем подключаются модули сотовых вышек или промышленные репитеры (усилители) сигнала.

Конфигурация кабеля (структура и особенности разъемов)

Внутренняя структура РК50-12-331-С соответствует коаксиальному фидеру 1/2″. Эта марка совместима с типовыми прижимными разъемами для фидеров данного типоразмера от различных производителей. «В разрезе» провод состоит из следующих элементов, которые «вложены» друг в друга:

  • Центральный проводник: Ø4,8 мм, жила из омедненного алюминия;
  • Внутренняя изоляция: Ø12,6 мм, полиэтилен физического вспенивания;
  • Наружный проводник (экран): Ø13,8 мм, медная трубка (кольцевая гофра);
  • Внешняя оболочка: Ø15,7, черный стабилизированный полиэтилен.

Также компания Телеконта выпускает кабель аналогичного диаметра с маркировкой РК50-12-331-Снг(С) (1/2″R HF), который отличается негорючей оболочкой с нулевым содержанием галогенов (LSZH).

Рабочие частоты и коэффициент затухания

Фидер имеет частоту отсечки 8,8 ГГц, при этом оптимальные показатели затухания располагаются в диапазоне ВЧ-связи 0–3000 МГц.

  • На частоте Band 8 (900 МГц) потери линии связи составят 7,7 дБ @ 100 м;
  • На частоте Band 3 (1800 МГц) уровень затухания преодолевает отметку 11,2 дБ;
  • При работе на WiFi-частоте 2,4 ГГц потери находятся на уровне 13,17 дБ;
  • На более высокой частоте 3000 МГц уровень потерь достигает 14,9 дБ.

Кабель может монтироваться при температуре от -40°C до +60°C, а использоваться — от -55°C до +85°C. Таким образом, фидер может эксплуатироваться без ограничений в любых погодных условиях, в том числе при внешнем монтаже на улице.

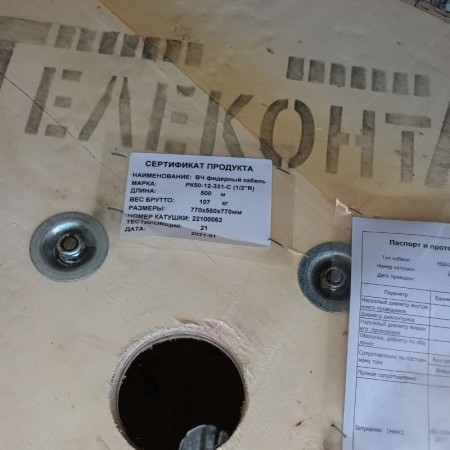

Стандартно поставка производится в бухтах по 500 м. В нашем магазине вы можете заказать отрезок произвольной длины (отрез), указав нужный метраж в графе «Количество товара». После оформления заявки с вами свяжется наш менеджер для подтверждения заказа! Узнать подробности о кабелях в ассортименте и других комплектующих для систем радиосвязи вы всегда можете по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель РК50-12-331-С (1/2"R) — паспорт [PDF, ~562Kb]


Характеристики
Тип кабеля коаксиальный фидер 1/2″
Центральный проводник (материал) алюминиевая проволока, плакированная медью
Центральный проводник (диаметр) 4,8 ±0,05 мм
Диэлектрик (материал) пористый полиэтилен физического вспенивания
Диэлектрик (диаметр) 12,6 ±0,15 мм
Внешний проводник (материал) медная сварная трубка с кольцевой формой гофра
Внешний проводник (диаметр) 13,8 ±0,15 мм
Внешняя оболочка (материал) светостабилизированный полиэтилен (PE)
Внешняя оболочка (диаметр) 15,7 ±0,3 мм
Цвет черный
Частота отсечки 8,8 ГГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 76 пФ/м
Относительное укорочение длины волны 86%
Сопротивление оболочки > 3000 МОм/км
Испытательное напряжение 6 кВ
Сопротивление наружного проводника ≤ 1,62 Ом/км
Сопротивление внутреннего проводника ≤ 2,08 Ом/км
Интермодуляция 3-го порядка -155 дБн
КСВн 800–1000 МГц: ≤ 1,12
1700–1900 МГц: ≤ 1,15
1900–2200 МГц: ≤ 1,15
2300–2700 МГц: ≤ 1,18
Минимальный радиус изгиба (однократный) 80 мм
Минимальный радиус изгиба (многократный) 125 мм
Число изгибов 15
Температура хранения от -55°С до +85°С
Температура монтажа от -40°С до +60°С
Рабочая температура от -55°С до +85°С
Затухание (на 100 м, при 20°C) 150 МГц: 3,00 дБ
280 МГц: 4,15 дБ
450 МГц: 5,32 дБ
800 МГц: 7,22 дБ
900 МГц: 7,70 дБ
1500 МГц: 10,16 дБ
1800 МГц: 11,23 дБ
2400 МГц: 13,17 дБ
3000 МГц: 14,93 дБ
Вес 21 кг / 100 м



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Диаметр
16мм 16мм
