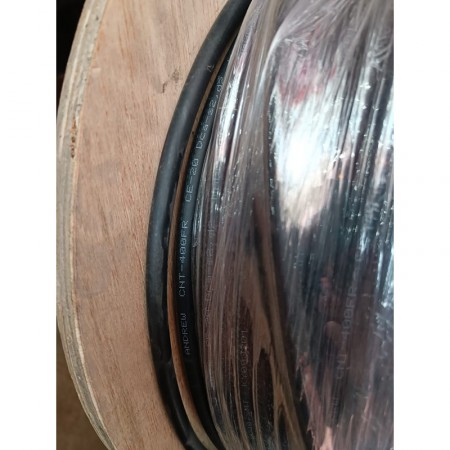

Кабель CNT-400-FR (черный)

Цена: 160 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3186

В корзину
В сравнение

CNT-400-FR — коаксиальный кабель с негорючей внешней оболочкой от компании Andrew (CommScope). Является близким аналогом популярной марки 8D-FB и обычно используется для соединения активных и пассивных компонентов ВЧ-систем, таких как репитеры, антенны, линейные усилители, а также делители и ответвители сигнала.

Где использовать CNT-400-FR?

Кабельные линии на базе CNT-400-FR могут передавать сигнал частотой до 6 ГГц, при этом наилучшие показатели достигаются в диапазоне частот мобильной связи и беспроводных сетей. Провод имеет импеданс 50 Ом, то есть не вызывает рассогласования в линиях, где используются приемники и передатчики сотового сигнала.

Наиболее часто эта марка кабеля применяется в системах усиления сотовой связи (СУСС) для соединения приемных и раздающих антенн с усиливающими приборами. Не реже CNT-400-FR используется для подключения выносных антенн к модемам, LTE-роутерам, GSM-терминалам и точкам доступа WiFi.

Имея низкие показатели затухания, этот провод обладает универсальностью, что позволяет использовать его как в бытовых, так и промышленных условиях. Широкий диапазон рабочих температур (от -40°C до +60°C) и всепогодная оболочка подразумевают как монтаж внутри помещений, так и уличную прокладку.

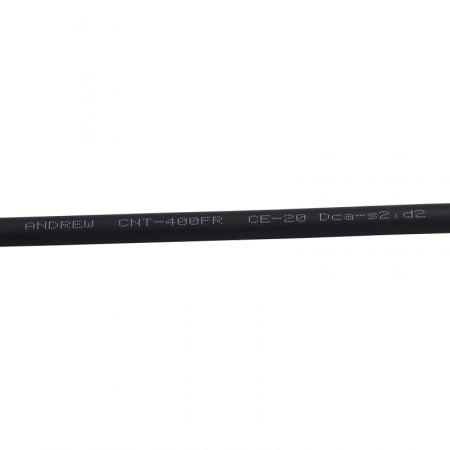

Кабель Andrew с огнестойкой оболочкой

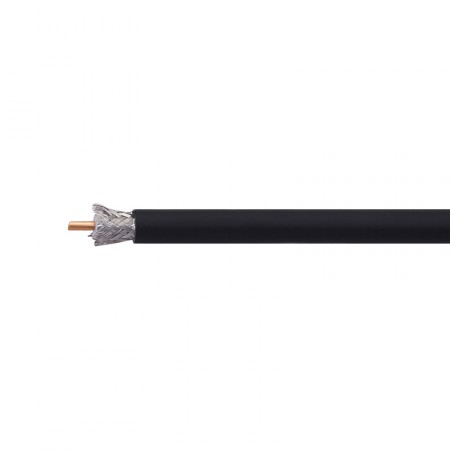

«В разрезе» провод обладает привычной структурой «коаксиалов», то есть состоит из центральной жилы, диэлектрика, экранного слоя и оболочки:

  • Внутренний проводник (Inner Conductor) из омедненного алюминия (CCA) имеет диаметр 2,74 мм. Материал CCA обеспечивает достаточную гибкость жилы, при этом снижает итоговую стоимость продукции по сравнению с цельномедными аналогами;
  • Диэлектрический слой (Dielectric) из вспененного полиэтилена (Ø7,24 мм) фиксирует расположение внутреннего проводника и экрана, обеспечивая стабильные электрические характеристики на всей протяженности кабельной линии;
  • Внешний проводник (Outer Conductor) состоит из двойного экранирующего слоя: сплошной алюминиевой фольги и оплетки из луженой меди. Диаметр по фольге — 7,39 мм, общий диаметр экрана — 8,08 мм;
  • Внешняя оболочка (Jacket) выполнена из безгалогенного огнестойкого полиолефина. При горении этот материал практически не выделяет дыма и токсичных веществ, опасных для человека. Цвет оболочки — черный, диаметр — 10,29 мм.

Благодаря негорючей оболочке (англ. Fire Retardant), этот кабель пригоден для прокладки в общественных заведениях и других местах, где необходимо четкое соблюдение требований пожарной безопасности.

По совокупности характеристик (низкое затухание, удобство монтажа, безопасность) CNT-400-FR составляет достойную конкуренцию марке 8D-FB CCA и другим аналогам схожего диаметра.

Чтобы купить кабель, укажите требуемое количество товара (в метрах) и произведите оформление заказа на нашем сайте. Вопросы о системах усиления связи и комплектующих вы всегда можете задать нашим менеджерам по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель CNT-400-FR — спецификации [PDF, ~330Kb]

Характеристики
Марка кабеля CNT-400-FR
Центральный проводник (материал) омедненный алюминий
Центральный проводник (диаметр) 2,74 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,24 мм
Экран двойной (алюминиевая фольга и луженая медная оплетка)
Экран (диаметр) 8,08 мм
Плотность оплетки 90%
Внешняя оболочка (материал) безгалогенный огнестойкий полиолефин
Внешняя оболочка (диаметр) 10,29 мм
Номинальный размер 0,400″
Цвет черный
Максимальная частота 16,2 ГГц
Рабочая частота 30–6000 МГц
Волновое сопротивление 50 Ом
Погонная емкость 78 пФ/м
Сопротивление внутреннего проводника по постоянному току 4,49 Ом/км
Сопротивление внешнего проводника по постоянному току 5,61 Ом/км
Тестовое напряжение постоянного тока 2500В
Напряжение пробоя оболочки (RMS) 4000В
Пиковая мощность 16 кВт
Эффективность экранирования 90 дБ
Скорость распространения 85%
Минимальный радиус изгиба (однократный) 25,4 мм
Изгибающий момент 0,7 Н-м
Разрывная нагрузка 73 кг
Стойкость к сдавливанию 0,7 кг/мм
Класс пожарной безопасности (EN50575 CPR) Dca
Количество дыма (EN50575 CPR) s2
Отделение горящих частиц (EN50575 CPR) d2
Метод тестирования на огнестойкость UL VW1/CATVX
Метод тестирования плотности дыма при горении IEC 61034
Метод тестирования на выделение газов при горении IEC 60754-2
Затухание (на 100 м) 30 МГц: 2,49 дБ
50 МГц: 3,18 дБ
150 МГц: 4,92 дБ
220 МГц: 6,23 дБ
450 МГц: 8,86 дБ
900 МГц: 12,80 дБ
1500 МГц: 16,70 дБ
1800 МГц: 18,40 дБ
2000 МГц: 19,40 дБ
2400 МГц: 21,65 дБ
2500 МГц: 22,00 дБ
3000 МГц: 24,60 дБ
4000 МГц: 28,87 дБ
4500 МГц: 30,84 дБ
5000 МГц: 32,81 дБ
5200 МГц: 33,46 дБ
5500 МГц: 34,78 дБ
5800 МГц: 35,76 дБ
6000 МГц: 36,42 дБ
Температура монтажа от -40°C до +60°C
Рабочая температура от -40°C до +60°C
Температура хранения от -40°C до +60°C
Вес 0,07 кг / м
