Кабель Modern MC12SFZ-50 (коаксиальный фидер 1/2 SF)

Цена: 270 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3074

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

MC12SFZ-50 относится к серии фидерных кабелей повышенной гибкости 1/2″ SF. Серия SF (Super Flexible) создана специально, чтобы обеспечить высокое качество передачи сигнала и при этом сохранить удобство монтажа, присущее обычным коаксиальным кабелям.

Фидер имеет стандартное волновое сопротивление 50 Ом и предназначен для работы в системах приема и ретрансляции сотового сигнала (стандарты GSM, 3G и 4G/LTE). Также возможна эксплуатация в системах беспроводной связи WiFi.

Когда используется коаксиальный фидер?

В отличие от типичных коаксиальных кабелей, экран которых представляет собой фольгу и проволочную оплетку, фидер имеет сплошной внешний проводник из гофрированной медной трубки. Такая конструкция улучшает электрические параметры коммутационной линии, позволяя передавать ВЧ-сигнал на большие расстояния с меньшим затуханием.

Фидер серии 1/2″ SF применяется в системах усиления сотовой связи, когда к среде передачи предъявляются повышенные требования, а условия монтажа не допускают прокладки более толстых профессиональных волноводов. Таким обратом, серия 1/2″ SF — это удачный компромисс между рядовым «коаксиалом» и более громоздкими решениями промышленного уровня.

MC12SFZ-50 имеет частоту отсечки 12,5 ГГц, однако лучшие результаты достигаются в рабочем диапазоне частот до 5 ГГц. Например, на частоте 900 МГц потери составят 10,25 дБ на 100 метров, а на частоте 2500 МГц — около 18 дБ. В целом показатели затухания серии 1/2″ SF близки к значениям коаксиального кабеля серии 10D-FB (полная таблица доступна ниже в разделе характеристик).

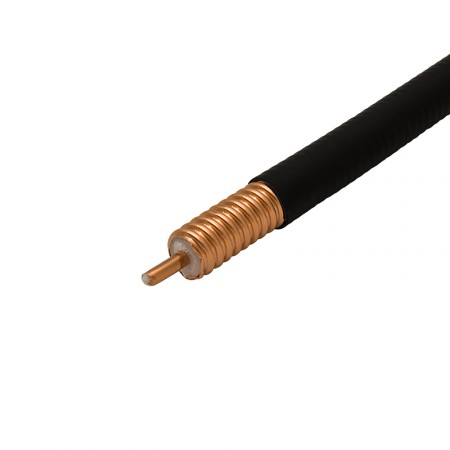

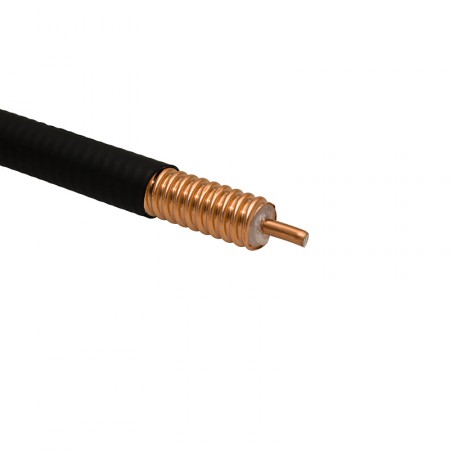

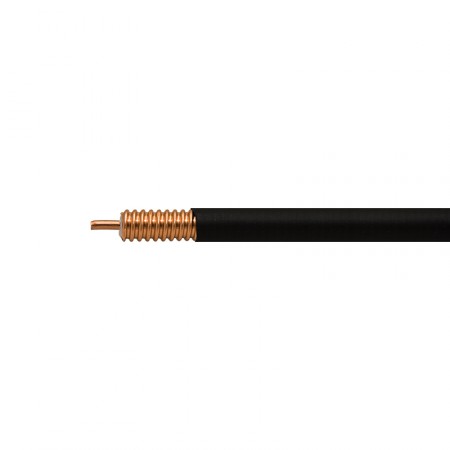

Конструкция фидера MC12SFZ-50

Кабель является близким аналогом Hengxin HRCAYZ-50-9 и полностью совместим с ним по разъемам и прочим аксессуарам. Провод состоит из следующих элементов:

  • Центральный алюминиевый проводник, покрытый медью. Диаметр жилы — 3,6 мм;
  • Слой диэлектрика из физически вспененного полиэтилена (Ø9,1 мм);
  • Внешний проводник (экран) — гофрированная медная трубка (Ø12 мм);

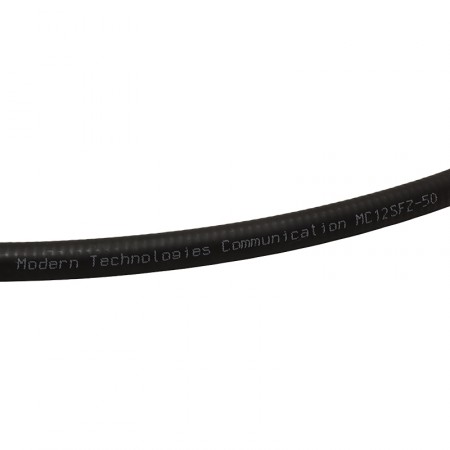

  • Внешняя оболочка черного цвета, не содержащая галогенов. Устойчива к высоким температурам и практически не выделяет дым при горении. Общий диаметр провода — 13,3 мм.

Благодаря безгалогенной оболочке, MC12SFZ-50 может использоваться внутри общественных заведений и публичных пространств, где необходимо соблюдение норм пожарной безопасности. Монтаж кабеля может производиться при температуре от -40°C до +60°C, а использование допускается при температурном режиме от -55°C до +85°C.

Чтобы купить фидер MC12SFZ-50 нужной длины, оформите заказ онлайн или свяжитесь с нашими менеджерами по телефону 8-800-3333-965. Мы будем рады ответить на ваши вопросы и посоветовать подходящее оборудование!

Цена указана за 1 метр погонный.

Характеристики
Тип кабеля коаксиальный фидер 1/2″ SF
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 3,6 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 9,1 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 12,0 мм
Внешняя оболочка (материал) безгалогенная, огнеустойчивая, с низким выделением дыма при горении
Внешняя оболочка (диаметр) 13,3 мм
Цвет черный
Частота отсечки 12,5 ГГц
Волновое сопротивление 50 Ом
Погонная емкость 80 пФ/м
Скорость распространения сигнала 82%
Сопротивление изоляции 10000 МОм/км
Напряжение пробоя оболочки 5000В
Пиковое напряжение (ВЧ) 1,13 кВ
Допустимая мощность 12 кВт
Эффективность экранирования > 120 дБ
КСВн 800–1000 МГц: ≤ 1,10
1700–2200 МГц: ≤ 1,13
2200–2700 МГц: ≤ 1,15
3300–3600 МГц: ≤ 1,20
4800–5000 МГц: ≤ 1,20
Минимальный радиус изгиба (однократный) 15 мм
Минимальный радиус изгиба (многократный) 30 мм
Минимальное число изгибов 15 циклов
Усилие на разрыв 650 Н
Стойкость к сдавливанию 19 Н/мм
Температура хранения от -55°С до +85°С
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -55°С до +85°С
Затухание (на 100 м, при 20°C) 100 МГц: 3,13 дБ
150 МГц: 3,93 дБ
200 МГц: 4,51 дБ
280 МГц: 5,49 дБ
450 МГц: 6,99 дБ
800 МГц: 9,57 дБ
900 МГц: 10,25 дБ
1000 МГц: 10,83 дБ
1500 МГц: 13,40 дБ
1800 МГц: 15,10 дБ
2000 МГц: 15,92 дБ
2200 МГц: 16,84 дБ
2400 МГц: 17,57 дБ
2500 МГц: 17,96 дБ
3000 МГц: 20,29 дБ
3300 МГц: 21,11 дБ
3600 МГц: 22,19 дБ
4000 МГц: 23,60 дБ
4500 МГц: 25,29 дБ
4800 МГц: 26,27 дБ
5000 МГц: 26,91 дБ
