Кабель CNT-300A-FR (черный) CCA

Цена: 80 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3073

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабель CNT-300A-FR применяется для коммутации устройств радиосвязи с волновым сопротивлением 50 Ом. Эта марка обеспечивает высокие показатели передачи сигнала и может использоваться в бытовых и профессиональных системах усиления сотовой связи. По своей конструкции и техническим характеристикам серия CNT-300 аналогична другой популярной марке 5D-FB и является с ней взаимозаменяемой. Кабель имеет безгалогенную оболочку, которая характеризуется низким выделением дыма и вредных веществ при горении.

Коаксиальный кабель универсального назначения

Кабель пригоден для работы в частотном диапазоне 30–6000 МГц, однако лучшие результаты достигаются при его использовании в диапазонах сотовой связи (до 3 ГГц). Благодаря унифицированному сопротивлению 50 Ом, этот провод может использоваться с репитерами (усилителями), точками доступа WiFi и другим беспроводным оборудованием. Поддерживается монтаж коннекторов с маркировкой /5D (серии N, SMA, TNC и прочие).

Основные сферы применения:

  • Соединение уличных (донорных) антенн с усилителями мобильной связи, а также абонентскими устройствами (LTE-роутерами, модемами, стационарными GSM-телефонами, терминалами);
  • Подключение обслуживающих (сервисных) антенн к репитерам и бустерам (магистральным усилителям);
  • Соединение выносных антенн с точками доступа WiFi, роутерами и другими беспроводными устройствами.

Конструкция: омедненная жила и огнеупорная оболочка

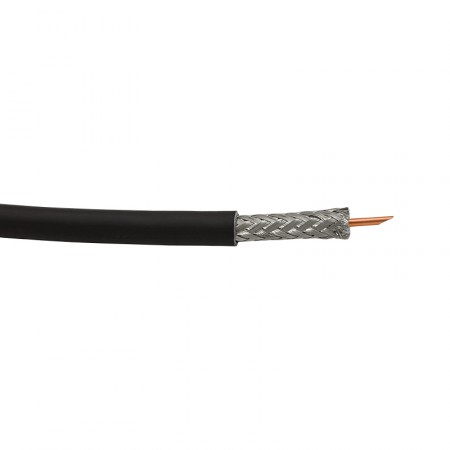

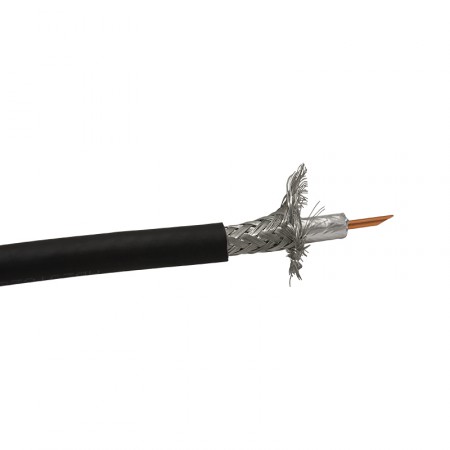

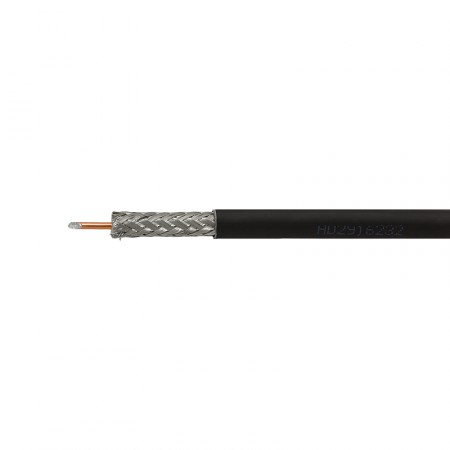

В отличие от более дорогой марки CNT-300-FR с медной жилой, CNT-300A-FR имеет омедненную алюминиевую жилу (Ø1,78 мм). В качестве диэлектрика используется вспененный полиэтилен. Внешним проводником (экраном) выступает фольга и оплетка (плотность 87%). Наружная оболочка подходит как для комнатного, так и для уличного монтажа. Общий диаметр — 7,62 мм.

Внешняя оболочка не содержит галогенов: при нагревании провод выделяет минимальное количество вредных веществ и практически не создает задымления (классификацию по стандарту EN50575 CPR можно посмотреть в разделе характеристик). Таким образом, CNT-300A-FR может свободно использоваться на объектах, где действуют строгие требования к пожарной безопасности и сертификации оборудования.

Несмотря на использование алюминиевого проводника, эта марка кабеля имеет высокую эффективность при передаче сотового сигнала. Потери на 100 м при рабочей частоте 900 МГц не превышают 19,4 дБ, а на частоте 2500 МГц — 33,8 дБ. Обычно этот «коаксиал» используется для изготовления проводов (сборок) средней длины (до 15 м). Подробная таблица затухания приведена в разделе характеристик.

Цена указана за 1 метр погонный.

Кабель CNT-300-AFR — спецификации [PDF, ~303Kb]

Характеристики
Марка кабеля CNT-300A-FR
Центральный проводник (материал) омедненный алюминий
Центральный проводник (диаметр) 1,78 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,83 мм
Экран двойной (алюминиевая фольга и луженая медная оплетка)
Экран (диаметр) 5,66 мм
Плотность оплетки 87%
Внешняя оболочка (материал) безгалогенный огнестойкий полиолефин
Внешняя оболочка (диаметр) 7,62 мм
Номинальный размер 0,300″
Цвет черный
Максимальная частота 24,5 ГГц
Рабочая частота 30–6000 МГц
Волновое сопротивление 50 Ом
Погонная емкость 80,4 пФ/м
Сопротивление внутреннего проводника по постоянному току 11,05 Ом/км
Сопротивление внешнего проводника по постоянному току 8,5 Ом/км
Тестовое напряжение постоянного тока 2500В
Напряжение пробоя оболочки (RMS) 3500В
Пиковая мощность 10 кВт
Эффективность экранирования 90 дБ
Скорость распространения 83%
Минимальный радиус изгиба (однократный) 22,352 мм
Изгибающий момент 0,5 Н-м
Разрывная нагрузка 23 кг
Стойкость к сдавливанию 0,5 кг/мм
Класс пожарной безопасности (EN50575 CPR) Dca
Количество дыма (EN50575 CPR) s2
Отделение горящих частиц (EN50575 CPR) d2
Метод тестирования плотности дыма при горении IEC 61034
Метод тестирования на выделение газов при горении IEC 60754-2
Затухание (на 100 м) 30 МГц: 3,8 дБ
50 МГц: 4,9 дБ
150 МГц: 7,9 дБ
220 МГц: 9,5 дБ
450 МГц: 13,1 дБ
900 МГц: 19,4 дБ
1500 МГц: 25,3 дБ
1800 МГц: 28,2 дБ
2000 МГц: 29,8 дБ
2500 МГц: 33,8 дБ
3000 МГц: 37,4 дБ
3500 МГц: 41,5 дБ
4000 МГц: 44,61 дБ
4500 МГц: 47,75 дБ
5000 МГц: 50,52 дБ
5200 МГц: 51,83 дБ
5500 МГц: 53,14 дБ
5800 МГц: 54,78 дБ
6000 МГц: 55,8 дБ
Температура монтажа от -40°C до +60°C
Рабочая температура от -40°C до +60°C
Температура хранения от -40°C до +60°C
Вес 0,07 кг / м
