Кабель 10D-FB CU LSZH FR (черный)

Коаксиальный кабель 10D-FB с цельной жилой из меди (CU) и оболочкой с низким дымовыделением при нагреве. Этот вид кабеля подходит для соединения устройств и радиомодулей, разнесенных в пространстве на существенное расстояние: до 30 м и более. Даже при такой существенной длине провод не оказывает критического воздействия на сигнал, обеспечивая стабильную и качественную передачу. Негорючая LSZH-оболочка допускает применение этого кабеля на объектах, где должны неукоснительно соблюдаться пожарные нормы.

Кабель для промышленных систем с репитерами

Особенность серии 10D заключается в большим диаметре (Ø13,0 мм) и низких потерях, что делает ее совместимой с радиосистемами индустриального класса при разносе компонентов на большие расстояния. Кабель сохраняет высокую производительность в диапазоне частот до 6000 МГц, оптимальным производитель называет рабочий диапазон до 3000 МГц.

10D-FB часто используется в составе СУСС (систем усиления) для коммутации наружных и сервисных антенн с ретрансляторами. Также он может использоваться с WiFi-оборудованием, LTE-роутерами, анализаторами спектра и другими инструментами радиоинженера. Низкие потери допускают применение кабеля в системах усиления сложной топологии, в которую включены дополнительные усилители (бустеры). Также он помогает соединить систему при слабом исходном сигнале: на большой дистанции от базовой станции оператора.

Кабель имеет следующие «сильные стороны» перед конкурирующими марками:

• Сниженное затухание на длинных трассах. Диаметр провода близок марке 1/2″ SF, но провод сохраняет более классическое внутреннее устройство с плетеным экраном. Снижение мощности при прохождении через 100 метров трассы на частоте 900 МГц составит около 10,25 дБ, на 1800 МГц — порядка 15 дБ, а сигнал частоты 2700 МГц «ослабнет» на 19,8 дБ;

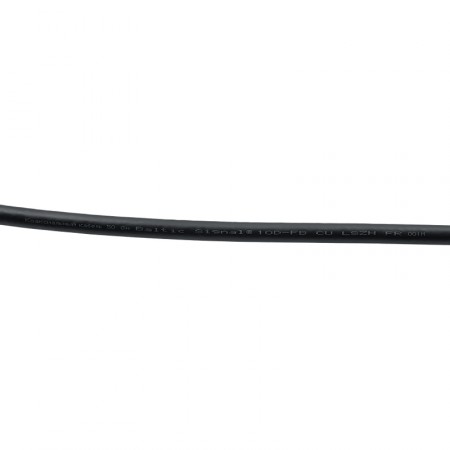

• Огнестойкая оболочка LSZH FR. Внешний черный слой кабеля — специальный негорючий полиэтилен с низким выделением дыма при нагреве. В состав полимера не входят галогены, такие как хлор, бром, фтор, йод и астат, что снижает токсичность выделений во время контакта с огнем;
• Гибкость радиокабеля для удобной прокладки. Большой диаметр, конечно, снижает гибкость провода, однако она остается на высоком уровне. Эластичная оболочка и плетеный экран позволяют прокладывать линии связи даже в жилых помещениях. Медная жила не ломается при частых повторных изгибах;
• Совместимость с оборудованием 50 Ом. Стандартное волновое сопротивление 50 Ом применяется в оборудовании радиосвязи, включая мобильные сети, WiFi, GPS/ГЛОНАСС и радиостанции;
• Совместимость с коннекторами N-типа. Кабельные сборки на базе 10D обычно оснащаются коннекторами N-серии, которые совместимы с типовыми комплектующими для систем усиления связи;
• Работа в широком диапазоне температур. Наружная оболочка выдерживает температуры от -40°C до +95°C и совместима как с внутренним, так и с уличным монтажом. Отсутствует деградация кабеля даже при постоянной эксплуатации на солнце.

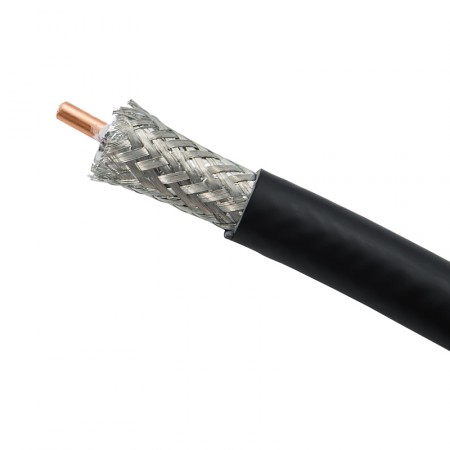

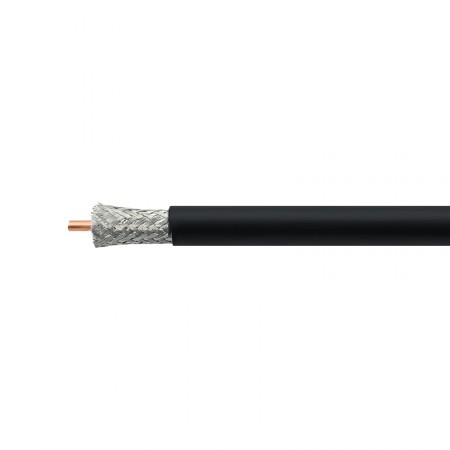

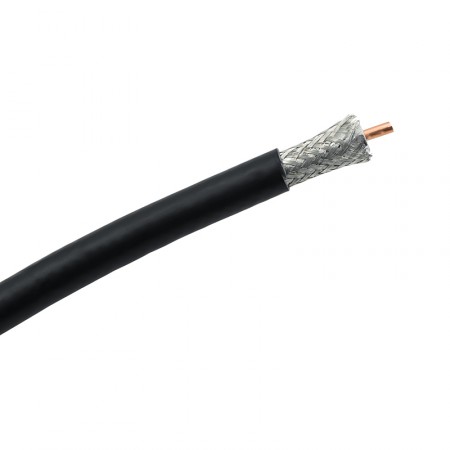

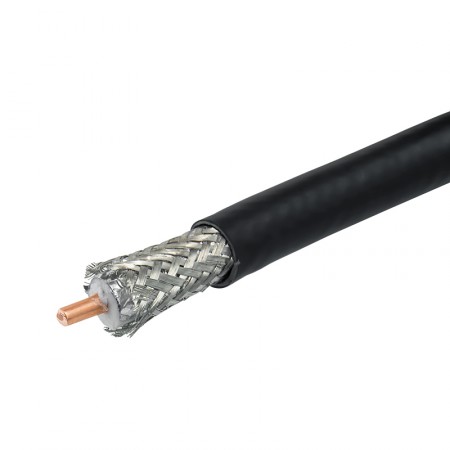

Внутреннее устройство огнестойкого 10D-FB

Структурно кабель включает проводящую жилу, диэлектрик, экран и оболочку. Элементы размещены на общий оси, и их взаимное размещение сохраняется даже на изгибах линии. Это гарантирует единство электрических характеристик, таких как КСВ и импеданс.

Материал и диаметр элементов:

• Центральная жила Ø3,5 мм. Материал — чистая медь. Проводник устойчив к изгибам и в среднем имеет лучшие показатели долговечности и производительности, чем омедненная версия;
• Диэлектрический слой (изоляция) Ø10,0 мм. Слой диэлектрика из вспененного полиэтилена влияет на стабильность показателей кабеля независимо от изгибов и длины;
• Экранирующий слой (внешний проводник) Ø10,8 мм. Экран состоит из сплошной фольги, которым «обернут» диэлектрик, и оплетки из проволоки. Плотный экран защищает проводящую линию от помех, что важно при прокладке провода в общих лотках и каналах с другими типами кабелей;
• Внешняя огнестойкая оболочка Ø13,0 мм. Наружный слой защищает провод от влаги, пыли и прочих воздействий. Специальный материал обеспечивает высокую резистивность к огню (оболочка не горит и не дымит).

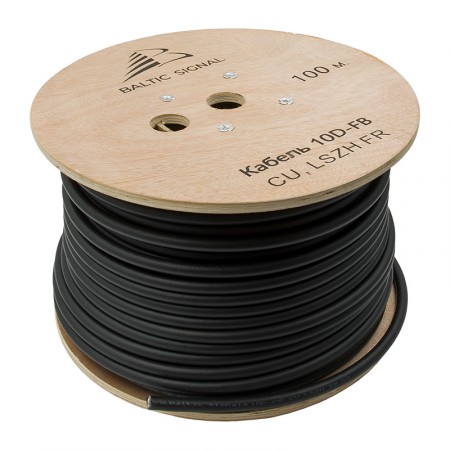

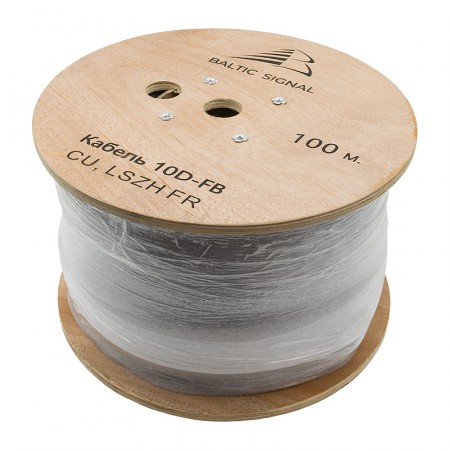

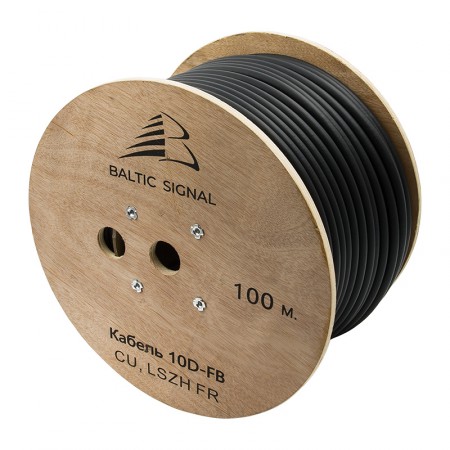

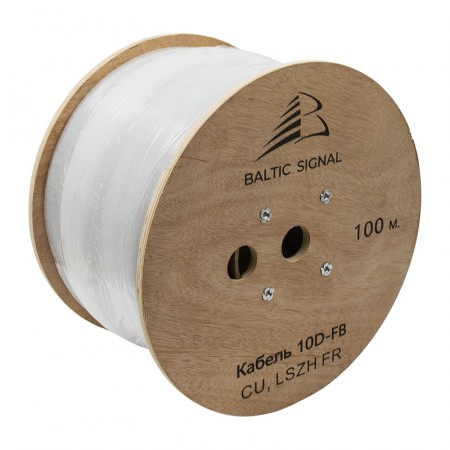

Стандартно провод поставляется в кабельных барабанах по 100 метров. На нашем сайте вы можете заказать отрезок провода, указав желаемую длину в поле «Количество» (заполняется в Корзине).

Цена указана за 1 метр погонный.

Кабель 10D-FB CU LSZH FR — спецификации [PDF, ~143Kb]
