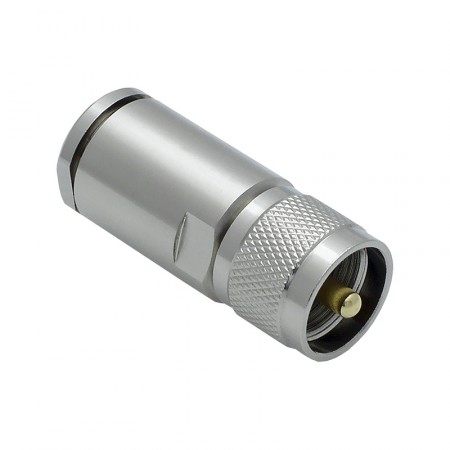

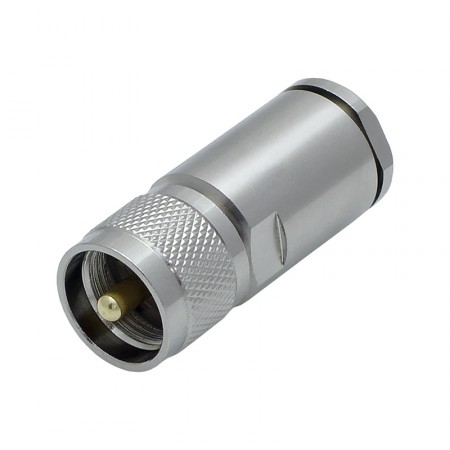

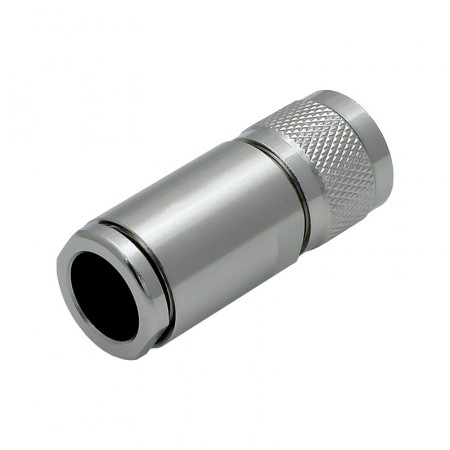

Разъём U-112/10D (UHF-male, прижимной, на кабель 10D)

U-112/10D — UHF-разъем («папа», кабельная вилка) для коаксиального кабеля 10D-FB. Коннектор широко используется в антенно-фидерном тракте различных радиосистем, в том числе для подключения антенн к оборудования персональной радиосвязи (радиостанциям).

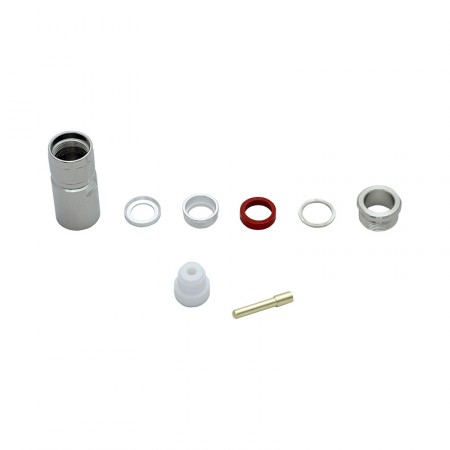

U-112/10D относится к прижимным разъемам и не требует применения специальных клещей для монтажа оплетки. Фиксация оплетки производится с помощью гайки на корпусе разъема. Монтаж центральной жилы кабеля осуществляется посредством пайки.

10D-FB по праву считается одним из лучших бытовых коаксиальных кабелей. Эта марка обладает низким затуханием сигнала и минимальными вносимыми потерями мощности. По качеству передачи сигнала 10D-FB уступает только промышленным фидерным кабелям, используемым, например, на базовых станциях операторов сотовой связи. Диаметр оболочки кабеля 10D-FB составляет 13 мм, диаметр центральной жилы — 3,5 мм. Разъем может использоваться также с кабелями-аналогами, обладающими сходными сечениями элементов.

Коннектор серии UHF для кабеля 10D-FB

Изначально UHF (военная номенклатура разъема — PL-259) использовались в системах низкочастотной подвижной связи, широковещательного радиовещания, персональной и надводной радиосвязи. В дальнейшем в ряде сфер применения UFH-разъем был вытеснен более современными коннекторами N и BNC.

Коннектор U-112/10D имеет сопротивление 50 Ом. Этот параметр необходимо учитывать при подборе комплектующих во избежание рассогласования параметров в ВЧ-цепи. В конструкции UHF-разъема используется резьбовое соединение, обеспечивающее надежную фиксацию кабельной вилки в розетке. Диапазон рабочих частот до 300 МГц позволяет эксплуатировать U-112/10D в любительских, профессиональных и специализированных системах радиосвязи.

Высокое качество материалов и покрытий, а также надежные способы монтажа оплетки и центральной жилы кабеля обеспечивают высокие технические характеристики разъема и полную совместимость с кабелем 10D-FB.

Корпус U-112/10D выполнен из металла, что обеспечивает долгий срок службы разъема и устойчивость к механическим повреждениям. Исполнение корпуса рассчитано на круглогодичную эксплуатацию в помещении или на улице. Качественно выполненный монтаж позволяет гарантировать безотказную непрерывную работу разъема в режиме 24/7.
