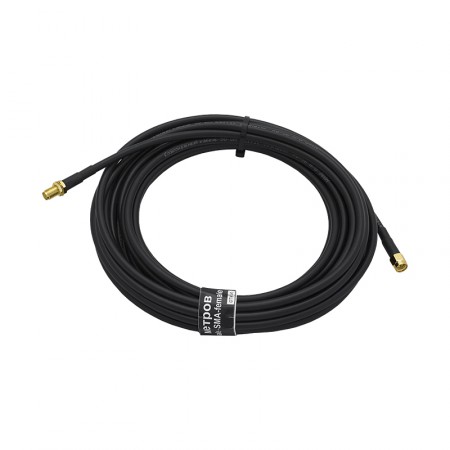

Кабельная сборка SMA-male - 7 метров RG-58 - SMA-female (удлинитель)

Практически любая система усиления связи предусматривает проводное соединение устройств. Выбор правильных комплектующих — важная задача, которую приходится решать как обычным пользователям, так и экспертам в области радиосвязи. Предлагаемая кабельная сборка RG-58 с разъемами SMA-male / SMA-female разработана с учетом высоких стандартов и обеспечивает стабильную передачу с минимальным уровнем потерь. Длина провода — 7 метров.

Структура и функционирование

В составе 7-метровой кабельной сборки используется коаксиальная марка RG-58, которая имеет следующий состав:

• Центральный проводник: изготовлен из меди, гарантирующей проводимость и высокую гибкость. Диаметр проводника составляет 1,0 мм, поэтому он эффективно передает радиочастотные сигналы на большие расстояния без значительных потерь;
• Диэлектрик: состоит из вспененного полиэтилена, создающего зазор между центральной жилой и экранирующей оплеткой;
• Экранирование: медная оплетка и фольга играют важную роль в защите центрального проводника от внешних электромагнитных помех, обеспечивая стабильность и чистоту передаваемого сигнала;
• Внешняя оболочка: защита от физических повреждений и воздействий окружающей среды обеспечивается благодаря оболочке из поливинилхлорида (PVC) диаметром 5,0 мм.

Кабель имеет сопротивление 50 Ом — это универсальное значение, используемое в радиочастотных и микроволновых системах. Марка RG-58 известна умеренными потерями сигнала: около 0,36 дБ/м при частоте 900 МГц (GSM) и 0,61 дБ/м при частоте 2500 МГц (LTE). Разъемы вносят затухание не более 1 дБ с каждой стороны.

Области применения

Кабельная сборка представляет собой универсальное решение для различных областей, где необходимо качественно передавать радиочастотные сигналы:

• Телекоммуникации и системы усиления. Передача ВЧ-сигнала по проводу востребована в системах усиления сотовой связи, например, при подключении наружных антенн к LTE-роутерам, модемам и другим устройствам со встроенным сотовым модулем. Совместимые с этой кабельной сборкой разъемы SMA также устанавливаются на GSM/3G/4G-усилители для транспорта;
• Полевые условия и измерительное оборудование. В полевых условиях, где важна мобильность и устойчивость к неблагоприятным внешним условиям, кабельная сборка служит для быстрого соединения антенн и передатчиков. Кабельные сборки такого типа, например, используются с измерительным оборудованием (портативными анализаторами спектра);
• Удлинение кабельной трассы. Если в наличии уже имеется провод с коннекторами SMA-серии, его можно удлинить без пайки, просто подключив второй кабель с совместимыми разъемами;
• Промышленное применение. В промышленности, где требуется надежная и стабильная передача данных между устройствами, эта сборка подходит для подключения различных радиочастотных устройств.

Преимущества и особенности

Мы используем компоненты только проверенных брендов, которые имеют высокое качество и долгий срок службы. Кабель выдерживает множество циклов переподключения и стабильно функционирует в диапазоне температур от -40°C до +70°C. Благодаря длине в 7 метров, этот кабель позволяет обеспечить соединение оборудования, расположенного на значительном расстоянии друг от друга.

В процессе изготовления кабельной сборки с обеих концов устанавливаются разъемы обжимного типа. Эти коннекторы фиксируются при помощи кримперного инструмента, который сжимает металлическое кольцо (гильзу). В результате наконечники не «болтаются» и не сползают даже при длительной эксплуатации.

Завершающим этапом производства является тестирование, в процессе которого кабель проверяется на отсутствие короткого замыкания и качество передачи сигнала. Только после того, как инженер убеждается в исправности изделия, оно поступает в продажу!
