Кабельная сборка UHF-male - 5 метров 8D-FB - UHF-male

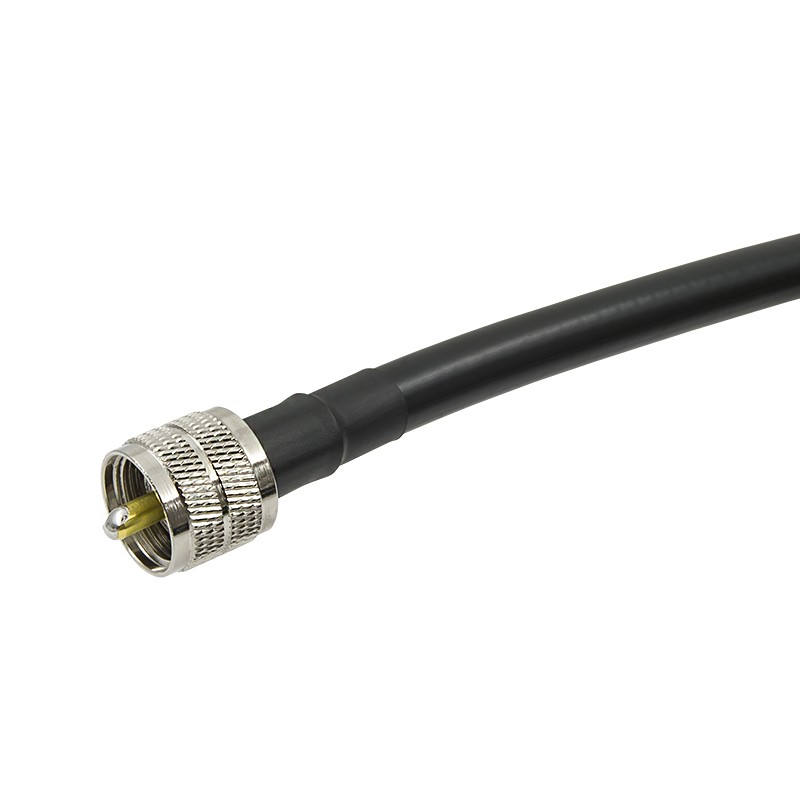

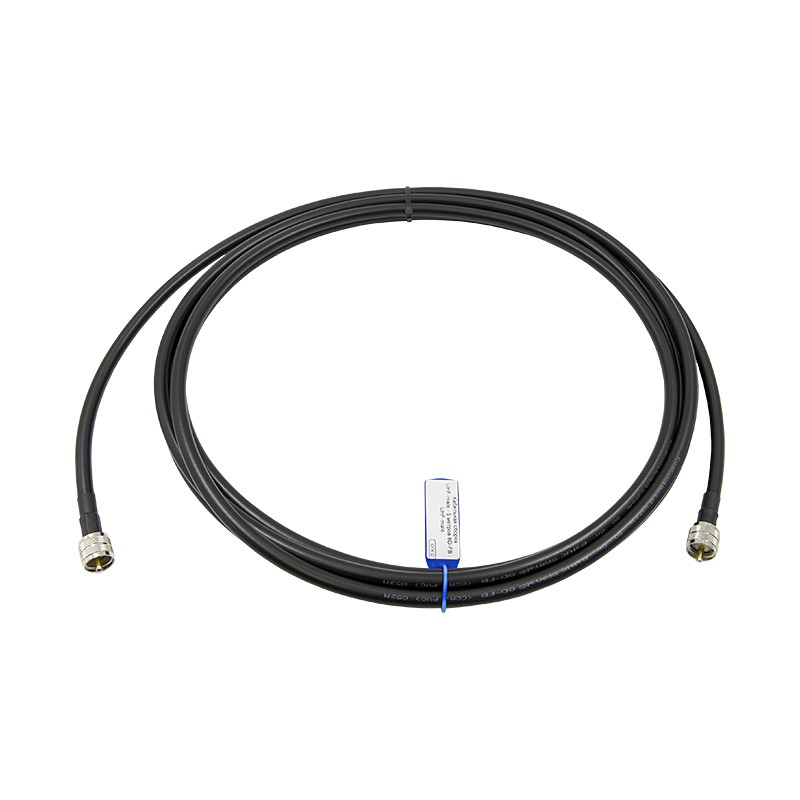

Кабельная сборка длиной 5 метров изготовлена на базе высокочастотного коаксиала марки 8D-FB и оснащена двумя штекерами UHF-male (PL-259). Это изделие используется для соединения радиостанции и антенны с минимальными потерями.

Общее назначение и применение

Разъемы UHF-типа являются классическим стандартом для радиосвязи в КВ и УКВ-диапазонах. Эту сборку используют профессионалы и радиолюбители для решения следующих задач:

• Подключение автомобильных и настольных радиостанций гражданского диапазона (CB, 27 МГц);
• Соединение антенных устройств с трансиверами, работающими на частотах VHF (136–174 МГц) и в нижней части UHF-диапазона (300–470 МГц);
• Коммутация радиостанций с измерительными приборами, усилителями сигнала (репитеров) и другими комплектующими;
• Организация стационарных постов радиосвязи в диспетчерских пунктах, на промышленных объектах или в частном секторе.

Длина 5 метров оптимальна для подключения антенны к рации в кабине грузовика или спецтехники, а также для соединения оборудования внутри помещения, если антенна вынесена на небольшое расстояние (например, на фасад здания).

Кабель 8D-FB: техническое описание и преимущества

В основе этой сборки лежит кабель серии 8D-FB с внешним диаметром 10,15 мм. Это «толстый» коаксиал, который по своим характеристикам превосходит популярный RG-213 и существенно опережает тонкие кабели типа RG-58.

Особенность 8D-FB — цельная (однопроволочная) центральная жила Ø2,56 мм, выполненная из омедненного алюминия (CCA). Качественный кабель обеспечивает:

• Снижение потерь. Монолитная конструкция проводника способствует равномерному распределению тока, что критически важно для сохранения мощности передатчика;
• Стабильность параметров. Твердый диэлектрик из вспененного полиэтилена Ø7,35 мм надежно фиксирует жилу, предотвращая ее смещение относительно экрана при изгибах. Это гарантирует сохранение импеданса 50 Ом;
• Долговечность. Двойной экран (алюминиевая фольга + плотная оплетка) защищает сигнал от внешних помех, а наружный ПВХ-слой дает механическую прочность.

Нужно учитывать, что из-за цельной жилы кабель менее гибкий, чем многопроволочные аналоги. Он рассчитан на стационарную прокладку (однократный монтаж) или использование в условиях, где не требуется постоянное активное перемещение оборудования.

Благодаря большому сечению и качественному экранированию, потери в 5-метровом сегменте кабеля 8D-FB практически незаметны для радиосвязи. Например, на частоте 150 МГц (VHF-диапазон) они составляют около 0,25 дБ, а на более высокой частоте 350 МГц (UHF-диапазон) — около 0,42 дБ.

Разъемы UHF-male: особенности и ограничения

На обоих концах провода установлены разъемы UHF-male (PL-259). Это стандарт соединителей, созданный еще в 1930-х гг. для радиооборудования.

• Частотный предел. Конструкция UHF не является полностью согласованной по импедансу. На частотах выше 300 МГц волновое сопротивление разъема может падать до 30–40 Ом, что вызывает отражение сигнала. Поэтому эти разъемы эффективно работают только на низких частотах радиосвязи;
• Надежность. Резьбовое соединение обеспечивает прочную механическую фиксацию, устойчивую к вибрациям;
• Сфера применения. Из-за частотных ограничений такие разъемы не используются для передачи сигналов мобильной связи или WiFi. Их основное применение — стационарные и автомобильные радиостанции.

Качество производства и монтажа

Правильный монтаж разъемов на кабель 8D-FB требует профессионального инструмента и опыта. Ошибки в зачистке или некачественный контакт могут приводить к росту КСВ, что негативно сказывается на потерях. В крайних случаях дефектная установка может обернуться неисправность радиостанции.

В этой кабельной сборке центральный контакт припаивается к жиле кабеля, а корпус разъема обжимается на оболочке специальным прессом (клещами). Место стыка защищено термоусадочной трубкой, которая герметизирует соединение и защищает его от проникновения влаги.

Перед отправкой каждая сборка проходит заводское тестирование на отсутствие короткого замыкания и целостность цепи! Это гарантирует работоспособность изделия сразу после распаковки.
