Кабельная сборка F-male - 3 метра RG-58 - SMA-male

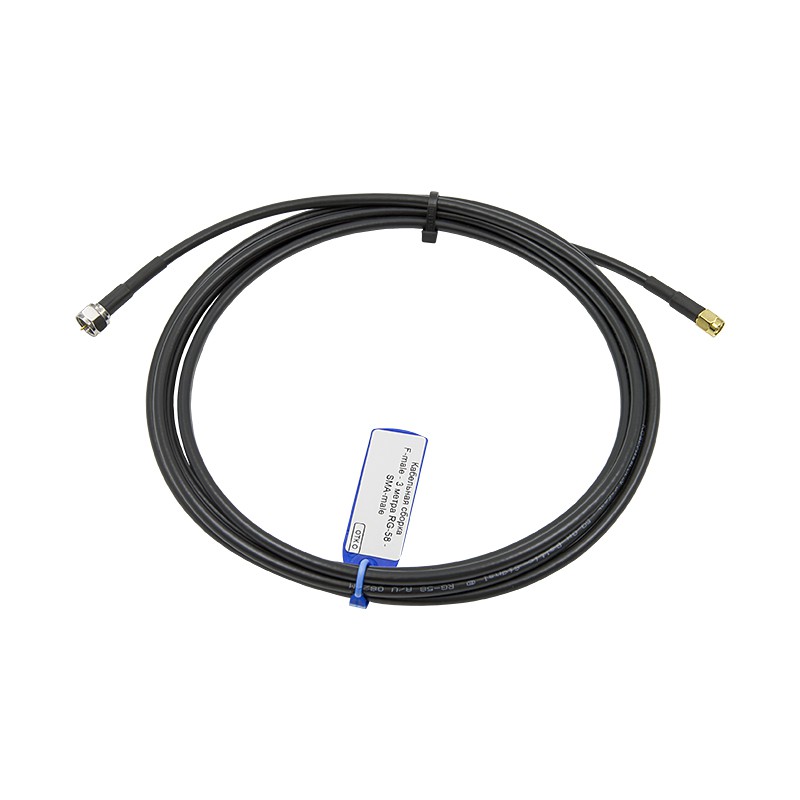

Кабельная сборка — это готовый коаксиальный провод с установленными коннекторами, который можно использовать сразу после получения. Эта модель длиной 3 метра собрана на базе кабеля RG-58 A/U с разъемами F-male и SMA-male — решение для соединения телевизионного оборудования (75 Ом) с радиочастотными приборами мобильной связи (50 Ом).

Для кого предназначена сборка?

Комбинация разъемов F-male и SMA-male решает задачу несовместимости между устройствами с различными стандартами портов:

• Подключение наружных антенн с разъемами F-female к 4G-роутерам, модемам, GSM-шлюзам с портами SMA-female;
• Соединение репитеров и усилителей с коннекторами F-типа с SMA-антеннами;
• Соединение вспомогательных компонентов телевизионного оборудования (делители, сплиттеры, фильтры) с радиоустройствами мобильной связи с коннекторами SMA (50 Ом);
• Подключение измерительных приборов при работе с разнородным оборудованием;
• Замена поврежденных участков в системах с комбинированными типами разъемов.

Длина 3 метра подходит для коротких соединений внутри помещений или между близко расположенными устройствами. Использование готовой сборки F-male/SMA-male предпочтительнее применения переходников, так как каждый дополнительный разъем добавляет лишние потери и снижает механическую надежность соединения.

Особенности кабеля RG-58 A/U

Коаксиальный кабель RG-58 A/U диаметром 5,00 мм — распространенное решение для радиочастотных применений.

• Центральная медная жила диаметром 1,00 мм обеспечивает хорошую проводимость;
• Диэлектрик из вспененного полиэтилена поддерживает соосное расположение жилы и экрана, обеспечивая волновое сопротивление 50 Ом;
• Двойной экран (алюминиевая фольга и оплетка из омедненного алюминия) эффективно защищает от электромагнитных помех;
• Внешняя оболочка из черного ПВХ диаметром 5,00 мм выдерживает температуры от -40°C до +70°C.

Затухание на 3 метрах не превышает 1,1 дБ на частоте 900 МГц, 1,6 дБ на 1800 МГц и 1,83 дБ на 2500 МГц. Для систем мобильной связи на коротких расстояниях такие потери минимальны и практически не влияют на работу оборудования.

По сравнению с похожими кабелями на базе RG-6U, сборка на базе RG-58 A/U существенно тоньше и гибче. Это упрощает прокладку в ограниченных пространствах и кабель-каналах. В то же время RG-58 A/U имеет более высокие потери, чем RG-6U.  Выбор марки кабеля зависит от приоритетов: если важна гибкость и компактность — RG-58, если важно снижение потерь — RG-6U или более «толстые» коаксиалы.

Рассогласование импедансов

При соединении устройств с различным волновым сопротивлением (75 Ом и 50 Ом) возникает частичное рассогласование. Часть энергии сигнала отражается обратно к приемнику. Потери от рассогласования составляют около 4% от общей мощности сигнала.

На практике такие потери приемлемы при достаточном уровне сигнала оператора. В городских условиях или в зонах уверенного покрытия рассогласование практически незаметно. Однако при слабом сигнале (на границе зоны покрытия, в подвалах, за городом) каждый децибел потерь может оказаться критичным. Мы рекомендуем заранее рассчитывать мощность системы и закладывать все вносимые потери.

Кабель для оборудования 50/75 Ом от GSM -Репитеры.РУ

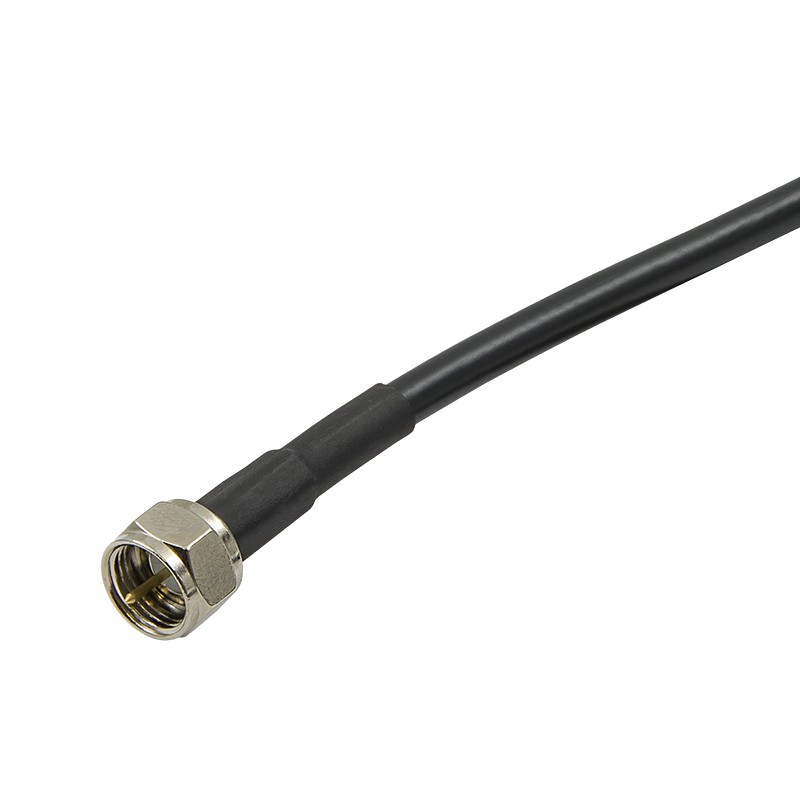

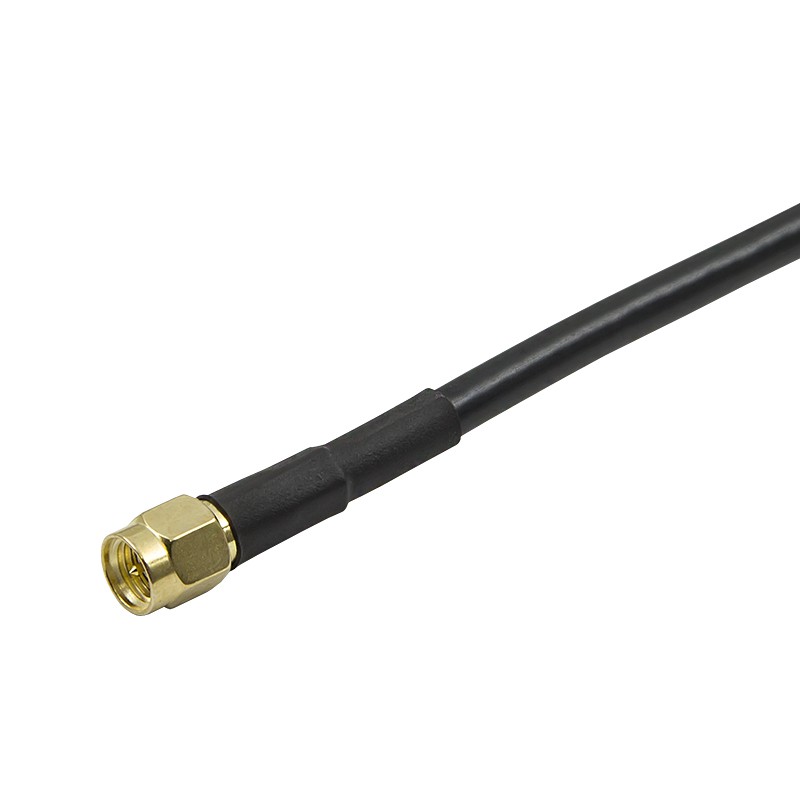

Разъемы установлены обжимным методом с пайкой центральных контактов. Металлическая втулка деформируется вокруг задней части корпуса специальным инструментом. Места соединения защищаются термоусадочной трубкой от влаги. После изготовления мы проверяем каждую сборку на отсутствие дефектов!

Самостоятельная установка разъемов требует инструмента, паяльника и опыта монтажа — готовая сборка избавляет от рисков ошибок и готова к работе сразу после получения!

Нужна эта сборка? Добавьте ее в корзину — отправим в любой город России через транспортные компании. Требуется другая длина или сочетание разъемов? Используйте конструктор кабельных сборок — соберите кабель под свои параметры! Не уверены в выборе? Звоните 8-800-3333-965 — подскажем оптимальный вариант для вашей системы!
