Кабельная сборка UHF-male - 3 метра 5D-FB - SMA-male

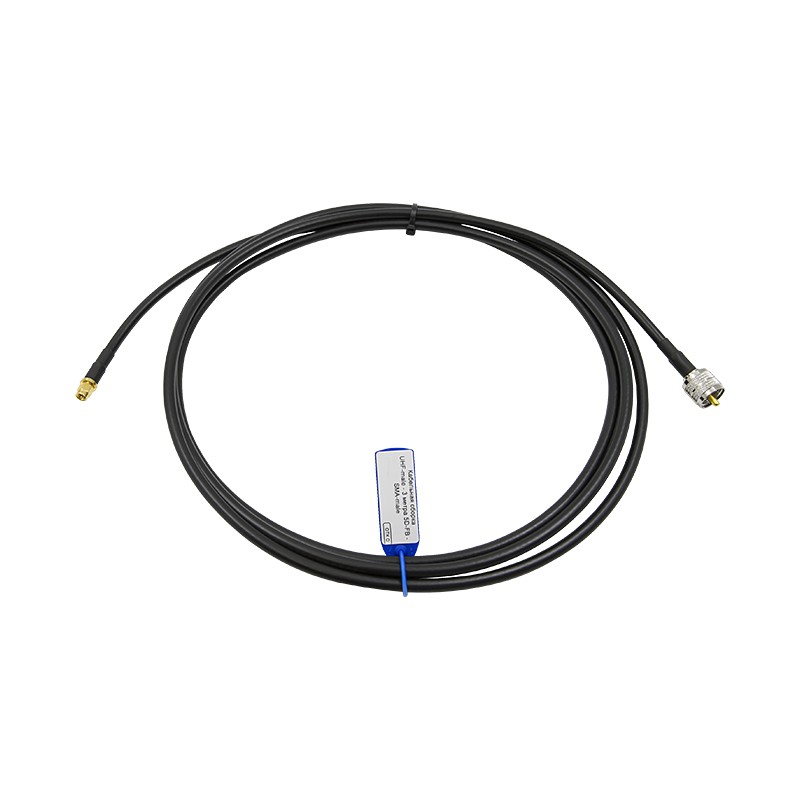

Универсальный радиокабель для соединения разнотипного оборудования. Модель длиной 3 метра собрана на базе марки 5D-FB с коннекторами UHF-male (PL-259) и SMA-male, которые используются для подключения радиостанций, оборудования сотовой связи, измерительных приборов и т. п.

Для кого предназначена эта сборка?

Комбинация двух разных разъемов решает проблему несовместимости коннекторов между устройствами. Эта сборка позволяет:

• Подключить антенны с розеткой SMA к радиостанции с розеткой UHF;
• Соединить антенну с розеткой UHF с мобильным оборудованием с розеткой SMA;
• Подключить радиостанцию к портативным анализаторам спектра;
• Соединить измерительное оборудование с антеннами стандарта UHF;
• Протестировать радиосистему с использованием контрольно-измерительной аппаратуры.

Разъемы UHF-типа применяются в CB-радиостанциях и аппаратуре VHF-диапазона. Коннекторы SMA-типа устанавливаются на компактных приборах: портативных анализаторах спектра, векторных анализаторах цепей, генераторах сигналов, 4G-роутерах и модемах. Длина 3 метра оптимальна для лабораторных измерений, а также полевых испытаний радиооборудования.

Из чего состоит кабельная сборка?

• Основа сборки — коаксиальный кабель 5D-FB диаметром 7,5 мм. Центральная жила диаметром 1,8 мм выполнена из омедненного алюминия. Двойной экран выполняет защиту от помех и предотвращает излучение сигнала наружу. Внешняя оболочка из черного ПВХ устойчива к температурам от -40°C до +75°C, что позволяет использовать кабель как в помещениях, так и на улице. Такая конструкция обеспечивает достаточную проводимость при доступной стоимости;

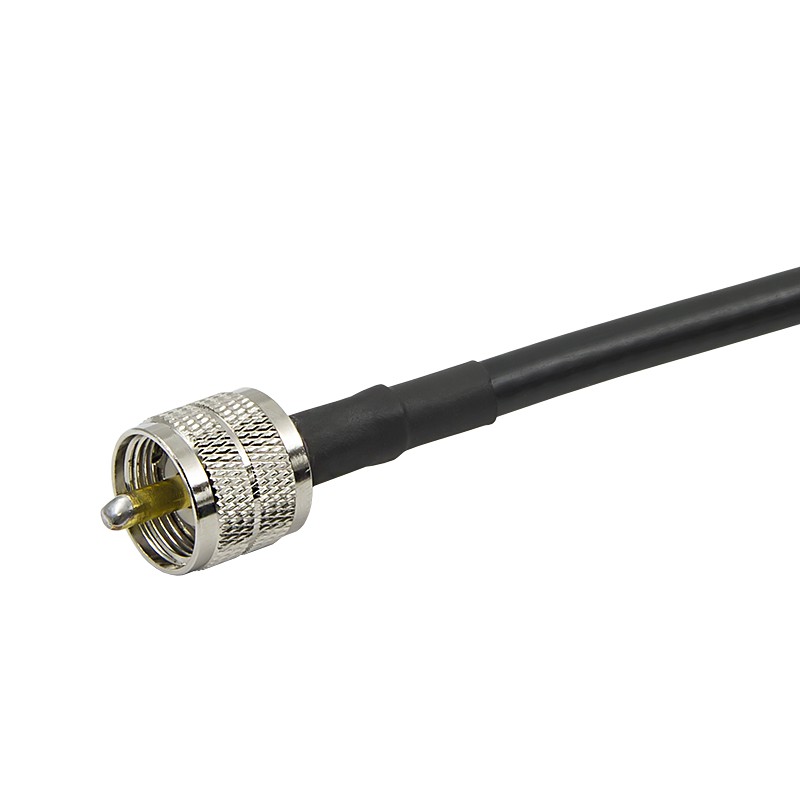

• На одном конце кабеля установлен разъем UHF-male (PL-259). Это классический штекер для радиостанций CB- и VHF-диапазонов. Резьбовое соединение обеспечивает надежную фиксацию даже при вибрациях. Коннекторы UHF-типа оптимально работают на частотах до 300 МГц (на более высоких частотах их конструкция уже не обеспечивает качественной передачи сигнала;

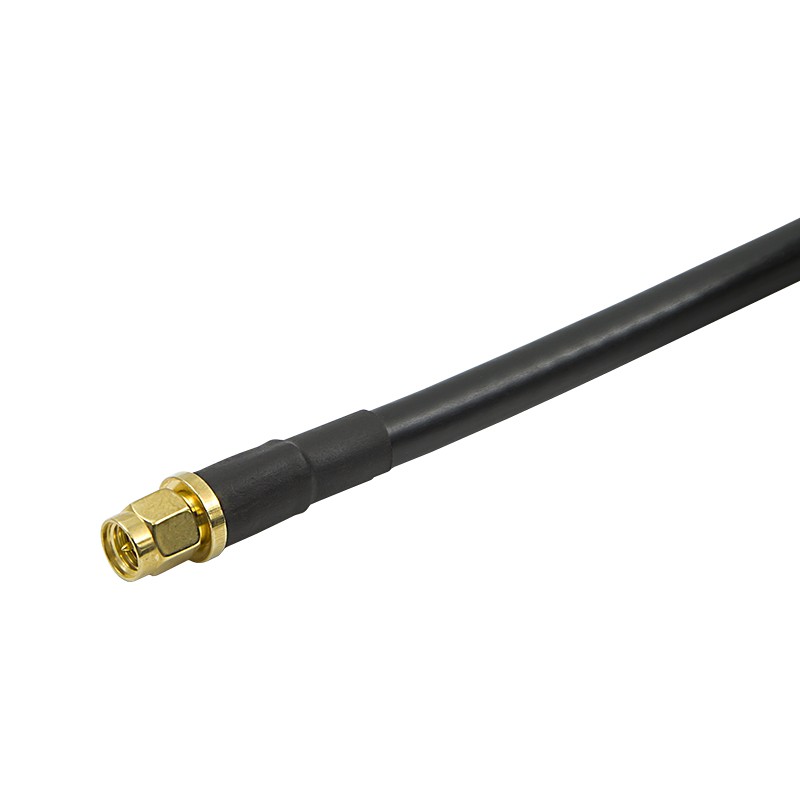

• На противоположном конце закреплен разъем SMA-male. Это компактный коннектор с волновым сопротивлением 50 Ом. Этот стандарт применяется в измерительной технике, анализаторах спектра, векторных анализаторах, компактных роутерах и GSM/LTE-совместимой аппаратуре.

Коннекторы установлены обжимным методом с пайкой центрального контакта — самый надежный способ монтажа. Металлическая втулка соединяет корпус разъема и часть кабеля, а центральный пин припаивается к жиле. Места соединения защищены термоусадочной трубкой от проникновения влаги.

Кабель 5D-FB обеспечивает баланс между низкими потерями, гибкостью и стоимостью. Затухание на 3 метрах составляет около 0,23 дБ на частоте 150 МГц и 0,32 дБ на 280 МГц. Для радиостанций и измерительного оборудования такие потери можно считать несущественными.

Почему лучше заказать готовую сборку?

Самостоятельная установка коннекторов на кабель 5D-FB требует специального инструмента и опыта. Ошибки в зачистке вызывают замыкание, плохая пайка создает окисляющийся контакт, а без герметизации внутрь проникает влага. Готовая сборка избавляет от этих рисков: коннекторы установлены профессионально с контролем качества, а кабель готов к работе сразу после получения.

Чтобы заказать товар, добавьте его в корзину и оформите заказ. Мы отправим сборку в любой город России. Хотите другую длину или комбинацию разъемов? Загляните в каталог или конструктор кабельных сборок — там можно собрать коаксиал-кабель под свои параметры!
