Кабельная сборка UHF-male - 10 метров RG-213 - UHF-male

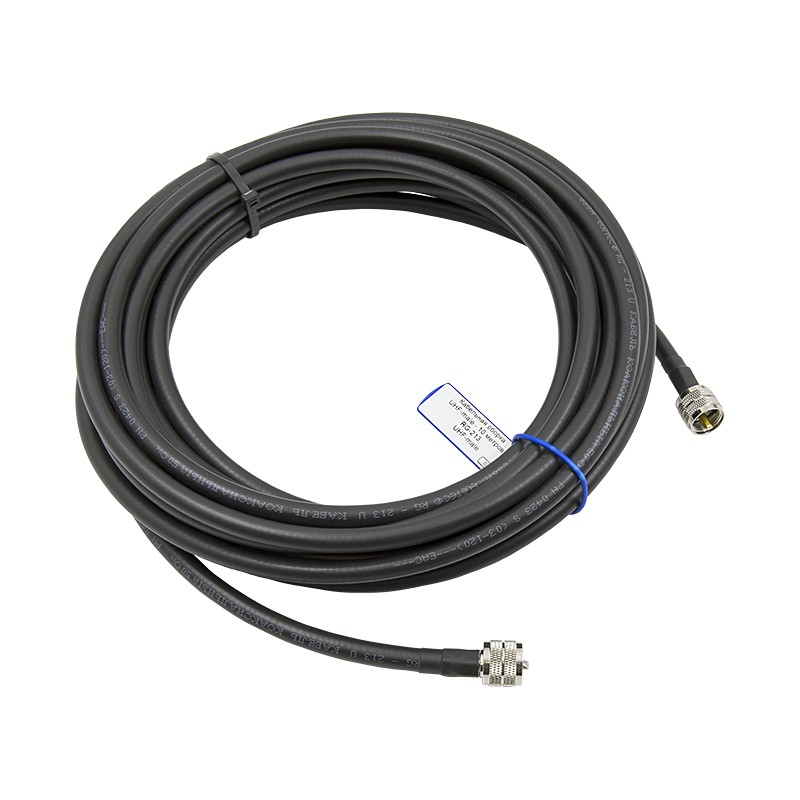

Эта кабельная сборка длиной 10 метров изготовлена из коаксиального кабеля RG‑213 с разъемами UHF-male (PL‑259) на обоих концах. Ее используют для подключения стационарных или мобильных радиостанций к удаленной антенне, когда важно минимизировать потери сигнала на дистанции.

Сферы применения 10-метровой сборки

Такая длина оптимальна в ситуациях, требующих отдаленного монтажа антенны для стационарной радиостанции:

• Размещение антенны на кровле или мачте при установке радиооборудования внутри здания;
• Организация кабельных линий в диспетчерских пунктах, радиоузлах или серверных, где оборудование разнесено по разным углам помещения или этажам. Небольшой запас по длине исключает натяжение и упрощает возможную перепланировку;
• Использование на водном транспорте, где расстояние от места крепления радиостанции до антенны может составлять 8–10 метров.

Сборка подходит для работы с радиостанциями СВ-диапазона (27 МГц), а также оборудования VHF- и UHF-диапазонов (136–174 МГц и 400–470 МГц). Для удобства идентификации на кабель установлена информационная бирка с названием модели.

Основа сборки — гибкий кабель с низкими потерями

RG-213 U — это коаксиал диаметром 10,3 мм, который отличается сбалансированным сочетанием гибкости и долговечности:

• Центральный проводник выполнен из семи медных проволок Ø0,74 мм каждая, сплетенных в общий проводник Ø2,39 мм. Это обеспечивает повышенную гибкость и устойчивость к многократным изгибам по сравнению с однопроволочными аналогами;
• Диэлектрический слой из плотного полиэтилена фиксирует положение центральной жилы относительно экрана, сохраняя стабильность волнового сопротивления (50 Ом);
• Экранирующий слой в виде густой оплетки, которая эффективно защищает сигнал от внешних помех;
• Внешняя оболочка из черного ПВХ устойчива к влаге, ультрафиолету и механическим повреждениям, что позволяет использовать кабель как в помещении, так и на улице.

Затухание сигнала на 10 метрах составляет около 0,85 дБ на 150 МГц (VHF-диапазон) и 1,37 дБ на 350 МГц (UHF). Это существенно ниже, чем у более тонкого RG-58 A/U, который на такой длине уже может оказывать негативное влияние на качество передаваемого сигнала.

Разъемы UHF-male на обоих концах

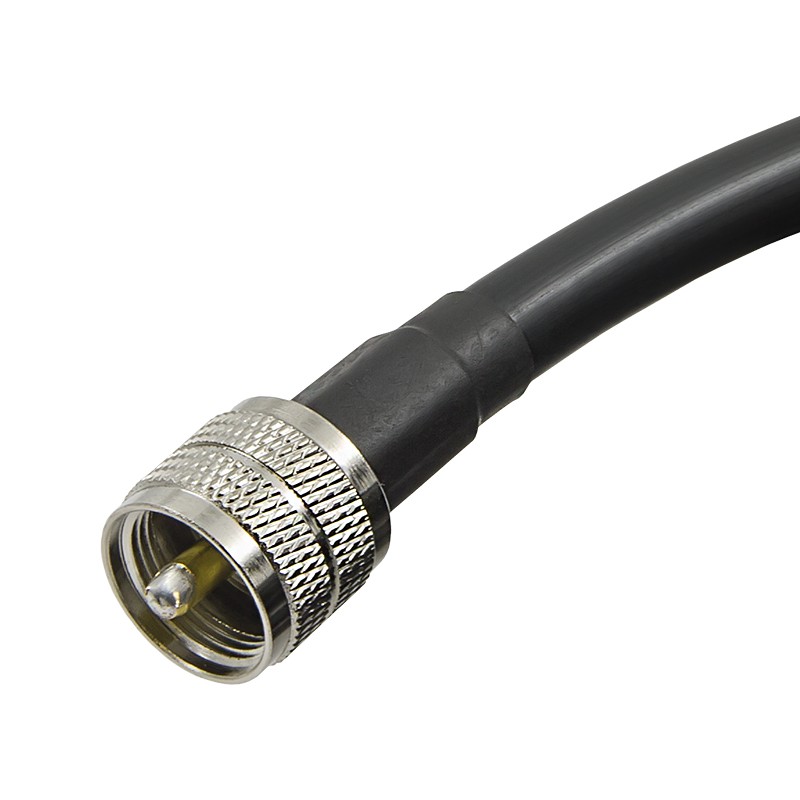

На обоих сторонах кабеля установлены разъемы UHF-male (также обозначаются как PL-259). Это классический стандарт, разработанный в 1930-х годах и до сих пор широко применяемый в радиолюбительской и профессиональной радиосвязи CB- и VHF-диапазонов.

Несмотря на название «UHF» (Ultra High Frequency), эти разъемы эффективны на частотах до 300 МГц. На более высоких частотах их конструкция создает неоднородность импеданса, что ведет к повышенным потерям и отражениям сигнала. Для частот свыше 300 МГц рекомендуется использовать современные разъемы, такие как N‑тип или SMA.

Качественные сборки для стационарных и морских радиостанций

Наш производственный отдел уделяет особое внимание отбору комплектующих и процессу изготовления сборок:

• Прочный монтаж. Обжим разъемов с пайкой центрального контакта выдерживает частые переподключения;
• Стойкость к климатическим воздействиям. Термоусадочная трубка в точке соединения предотвращает попадание влаги и окисление контактов. Кабель устойчив к перепадам температур от -40°C до +70°C, что позволяет использовать его круглый год в разных регионах страны;
• Контроль качества. Каждая сборка тестируется на проводимость и отсутствие короткого замыкания перед отгрузкой.

Положите товар в корзину и оформите покупку на сайте — доставим транспортной компанией в ваш город. Требуется другая длина или комбинация разъемов? Загляните в каталог или конструктор кабельных сборок — там можно найти кабель под свои параметры!
