Кабельная сборка UHF-male (PL-259) - 10 метров RG-58 - UHF-female (SO-239)

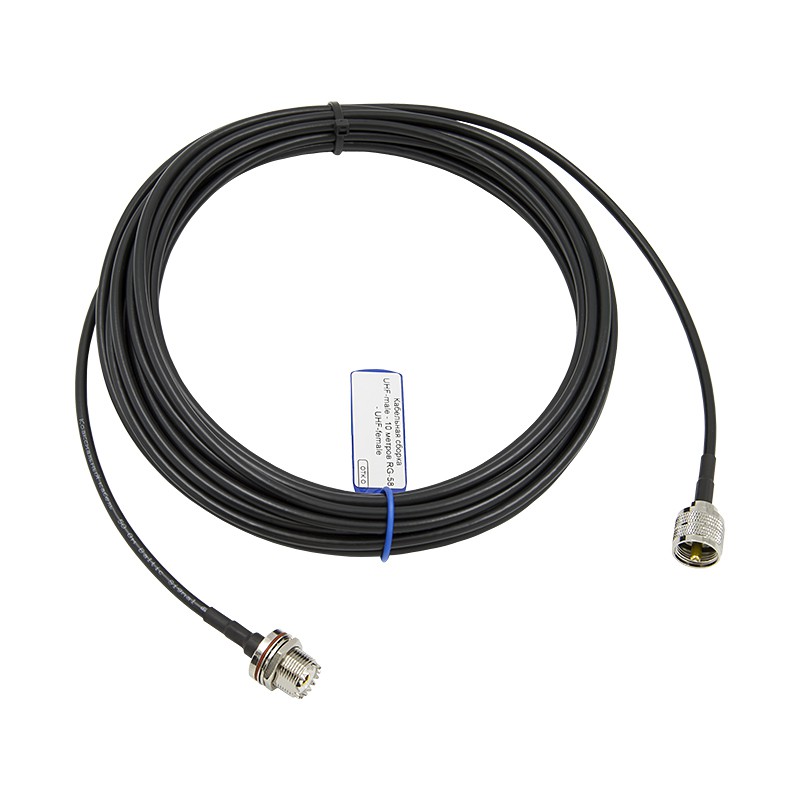

Кабельная сборка — это готовый коаксиальный провод с установленными штекерами. Эта модель длиной 10 метров собрана на базе кабеля RG-58 A/U с разъемами UHF-male (PL-259) и UHF-female (SO-239) — универсальный удлинитель для радиостанций CB- и VHF-диапазонов.

Для чего нужен удлинитель?

Комбинация разъемов «вилка-розетка» делает эту сборку удлинителем для:

• Наращивания встроенного кабеля антенны при установке рации в удаленной части салона автомобиля или водного транспортного средства;
• Удлинения существующей кабельной сборки между стационарной радиостанцией и антенной;
• Временного увеличения длины трассы для тестирования радиосистемы в различных конфигурациях;
• Замены поврежденного участка без полного демонтажа существующей линии.

Длина 10 метров позволяет существенно увеличить расстояние между радиостанцией и антенной, что актуально при переносе оборудования в другую часть помещения или транспортного средства.

Кабель RG-58 A/U для радиостанций

Основа сборки — коаксиальный кабель RG-58 A/U диаметром 5 мм с центральным проводом из меди. Провод гибкий и широко используется для соединения радиостанций и другой ВЧ-аппаратуры.

• Диаметр медного проводника — 1 мм, что обеспечивает хорошую проводимость;
• Диэлектрик из вспененного полиэтилена изолирует центральную жилу от экрана;
• Экранирование выполнено алюминиевой фольгой и луженой медной оплеткой, защищающими от помех;
• Внешняя оболочка из черного ПВХ (Ø5,0 мм) выдерживает температуры от -40°C до +70°C.

Затухание на 10 метрах составляет около 1,46 дБ на частоте 150 МГц и 2,25 дБ на 350 МГц. Для радиостанций CB-диапазона (27 МГц) потери минимальны — в пределах 1 дБ. Основное преимущество RG-58 — компактность и гибкость, что упрощает прокладку в ограниченных пространствах.

При использовании удлинителя важно помнить о допустимых потерях мощности. Например, если у вас уже есть кабельная сборка длиной 5 м, добавление десятиметрового удлинителя даст суммирующиеся потери (как для 15-метрового кабеля + возможные потери на соединении разъемов). Для чувствительных радиоприемников такое затухание может заметно снизить дальность связи. Если итоговая длина трассы превысит 15 метров, рассмотрите применение более толстого кабеля — RG-213, 5D-FB или 8D-FB. Они имеют меньшие потери на тех же дистанциях.

Разъемы UHF для радиостанций

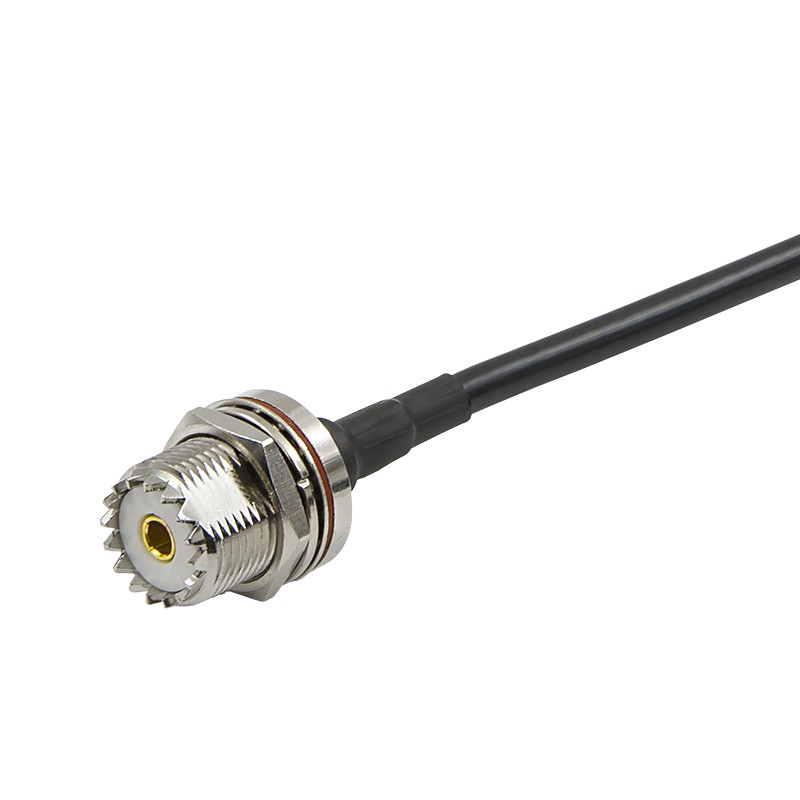

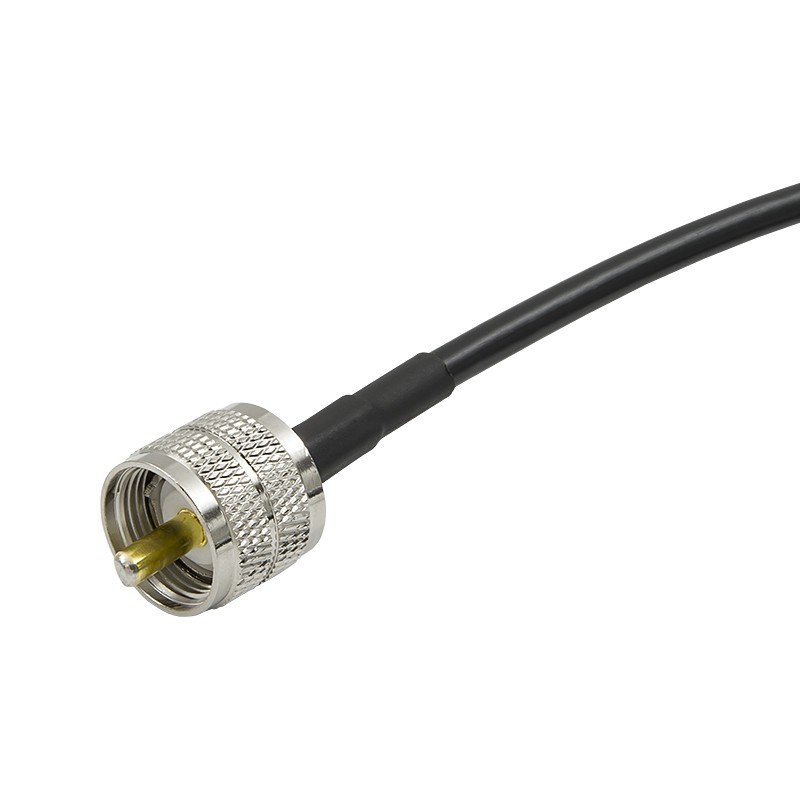

На одном конце установлен разъем UHF-male (PL-259), на другом — UHF-female (SO-239) с монтажной гайкой. Розетка может быть закреплена на панели или корпусе оборудования, что удобно для стационарных установок. Разъемы установлены обжимным методом с пайкой центральных контактов и защищены термоусадочной трубкой от влаги.
