Кабельная сборка UHF-male - 10 метров 8D-FB - UHF-male

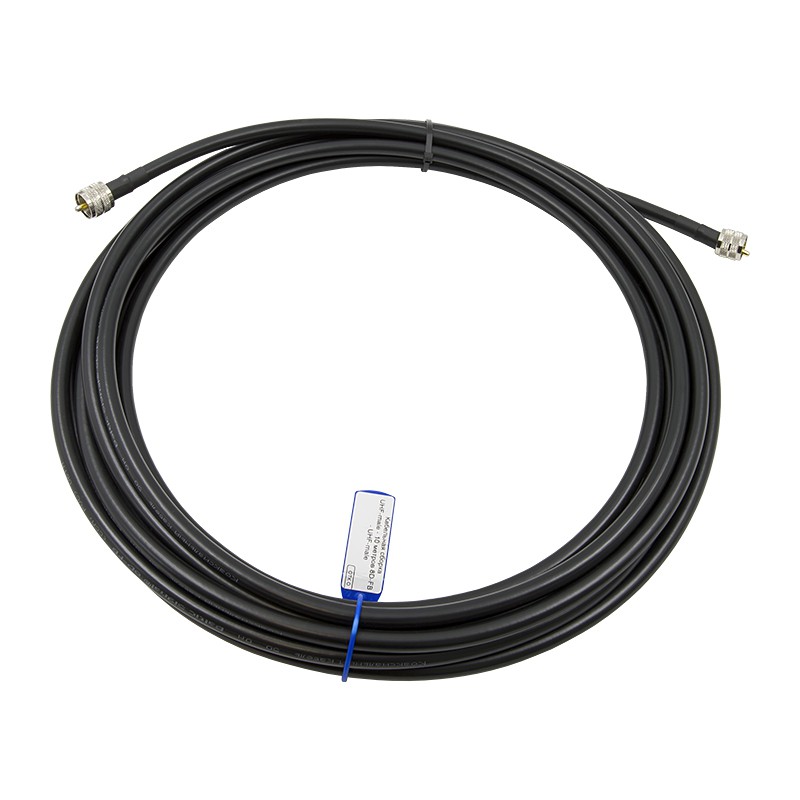

Готовая кабельная сборка длиной 10 метров с разъемами UHF-male (PL-259) на обоих концах. Сборка изготовлена на толстом коаксиальном кабеле 8D-FB с волновым сопротивлением 50 Ом. Используется для передачи радиочастотного сигнала с минимальными потерями в стационарных системах КВ- и УКВ-связи.

Конструкция и преимущества кабеля 8D-FB

Кабель 8D-FB (Ø10,15 мм) превосходит распространенные тонкие аналоги (например, RG-58) по ключевым параметрам за счет своей конструкции:

• Центральный проводник Ø2,56 мм — цельная омедненная алюминиевая жила. Медное покрытие обеспечивает хорошую проводимость с низкими потерями, что особенно важно при большой длине кабельной трассы;
• Изоляция из вспененного полиэтилена (Ø7,35 мм) фиксирует центральную жилу на одной оси с экраном, поддерживая стабильное волновое сопротивление 50 Ом по всей длине;
• Двойной экран из алюминиевой фольги и плотной оплетки эффективно подавляет внешние электромагнитные помехи;
• Прочная внешняя оболочка из ПВХ защищает от механических повреждений, ультрафиолета и влаги. Материал устойчив к перепадам температур (от -40°C до +75°C).

С увеличением длины трассы разница в потерях становится критичной. Кабель 8D-FB сохраняет больше мощности передатчика: например, затухание на частоте 150 МГц при длине 10 м составит всего 0,49 дБ. Учтите, что из-за толстой цельной жилы этот кабель менее гибкий. Он предназначен для стационарной прокладки, а не для систем с постоянным перемещением.

Области применения кабельной сборки

Сборка используется для построения фидерных линий в различных системах радиосвязи:

• Гражданский диапазон (CB, 27 МГц): подключение автомобильных или стационарных радиостанций к антенне;
• Любительская радиосвязь (VHF/UHF): соединение трансивера с антенной системой;
• Морская связь: коммутация судовой радиостанции с антенной на мачте;
• Профессиональные системы: подключение усилителей, измерительного оборудования, организация диспетчерских пунктов.

Десятиметровой длины обычно достаточно для прокладки от радиостанции внутри помещения к антенне на фасаде, крыше или мачте.

Особенности разъема UHF-male (PL-259)

Разъем UHF-male является отраслевым стандартом для оборудования КВ/УКВ-диапазонов. Его конструкция обеспечивает надежное соединение, но имеет некоторые ограничения по частоте. Разъем эффективно работает на частотах до 300 МГц. В более высоких диапазонах (сотовые сети, WiFi) его волновое сопротивление становится нестабильным, что приводит к значительным потерям. Для частот выше 300 МГц рекомендованы разъемы N-type, SMA и аналогичные.

Производство и контроль качества

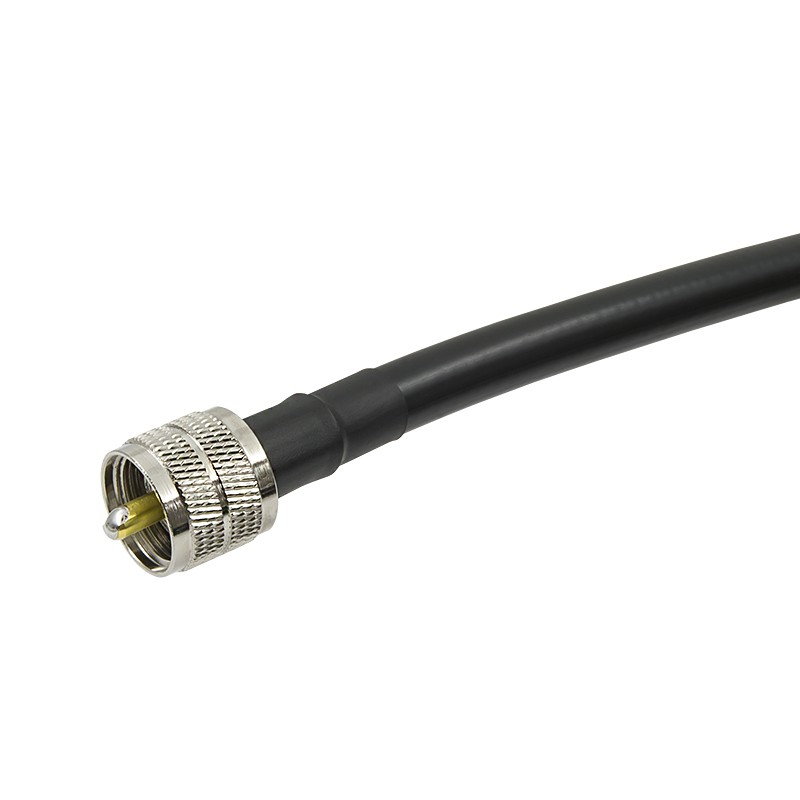

В нашей сборке центральный контакт аккуратно припаян к жиле, а корпус разъема профессионально обжат на кабеле. Место соединения защищено термоусадочной трубкой для влагозащиты.

Некорректный монтаж разъема на толстый кабель — частая причина высоких потерь (КСВ) и даже поломок передатчика. Каждая наша сборка перед отправкой проходит проверку:

• Тестирование на отсутствие короткого замыкания;
• Проверка целостности цепи и качества контакта;
• Визуальный контроль герметичности обжима и пайки.

Добавьте товар в корзину для оформления заказа. Мы доставляем товары по всей России через транспортные компании. Нужна другая длина или тип разъемов? Воспользуйтесь онлайн-конструктором кабельных сборок на нашем сайте или позвоните по телефону 8-800-3333-965 для консультации.
