Кабельная сборка UHF-male (PL-259) - 5 метров RG-58 - UHF-female (SO-239)

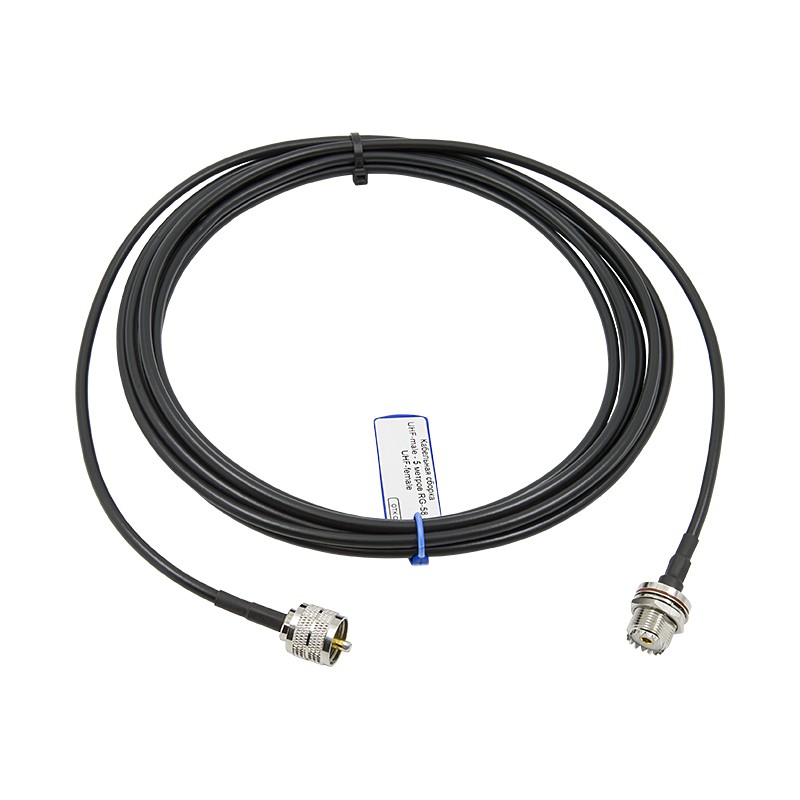

Соединительный кабель длиной 5 метров на базе марки RG-58 с разъемами UHF-male (PL-259) и UHF-female (SO-239) — универсальное решение для радиостанций СВ- и VHF-диапазонов. Кабельную сборку используют как удлинитель или для соединения аппаратуры с разным типом входов. Диаметр провода — 5 мм.

Где применяется и для каких задач подходит?

Разъемы UHF-типа широко применяются в СВ-радиостанциях (27 МГц) и аппаратуре VHF-диапазона (136–174 МГц). Несмотря на название «UHF» (Ultra High Frequency), эти разъемы обычно не используются с сигналом свыше 300 МГц. На более высоких частотах они неэффективны из-за нестабильного сопротивления, которое увеличивает потери и отражения сигнала.

Основные области применения:

• Автомобильные радиостанции для дальнобойщиков и спецмашин;
• Морские радиостанции на катерах, яхтах, рыболовецких судах и прогулочных лайнерах;
• Стационарные радиостанции и радиолюбительские трансиверы.

Комбинация разъемов «вилка-розетка» делает эту кабельную сборку готовым удлинителем. Самые распространенные варианты использования включают:

• Удлинение встроенного кабеля магнитной или врезной автомобильной антенны. Пригодится, если рация установлена далеко от антенны;
• Наращивание существующей кабельной сборки между рацией и антенной в стационарных установках;
• Подключение антенн на морских судах, катерах и яхтах;
• Соединение радиостанций с удаленной антенной через промежуточный участок. Не нужно разбирать всю линию;
• Замена поврежденного участка кабельной линии;
• Временное удлинение для тестирования радиосистемы в разных конфигурациях.

Конструкция кабеля RG-58 A/U для радиостанций

Основа сборки — коаксиальный кабель RG-58 A/U диаметром 5 мм с центральным проводом из меди. Провод гибкий и широко используется для соединения радиостанций и другой ВЧ-аппаратуры:

• Диаметр медного провода — 1 мм. Обеспечивает хорошую проводимость;
• Диэлектрик из вспененного полиэтилена. Изолирует центральную жилу от экрана;
• Экранирование. Алюминиевая фольга и луженая медная оплетка защищают от помех;
• Внешняя оболочка из черного ПВХ (Ø5,0 мм). Выдерживает температуры от -40°C до +70°C.

Длина 5 метров оптимальна как дополнительный участок кабеля — хватает для большинства задач удлинения без больших потерь сигнала. Затухание на 5 метрах:

• На частоте 150 МГц — около 0,73 дБ (14,60 дБ на 100 м);
• На частоте 280 МГц — около 1,03 дБ (20,70 дБ на 100 м).

Для радиостанций СВ-диапазона (27 МГц) потери минимальны и практически не влияют на дальность связи. Основное преимущество RG-58 — компактность и гибкость. Провод легко прокладывается в ограниченных пространствах помещений, автомобилей и морских судов.

Разъемы UHF с обжимными коннекторами

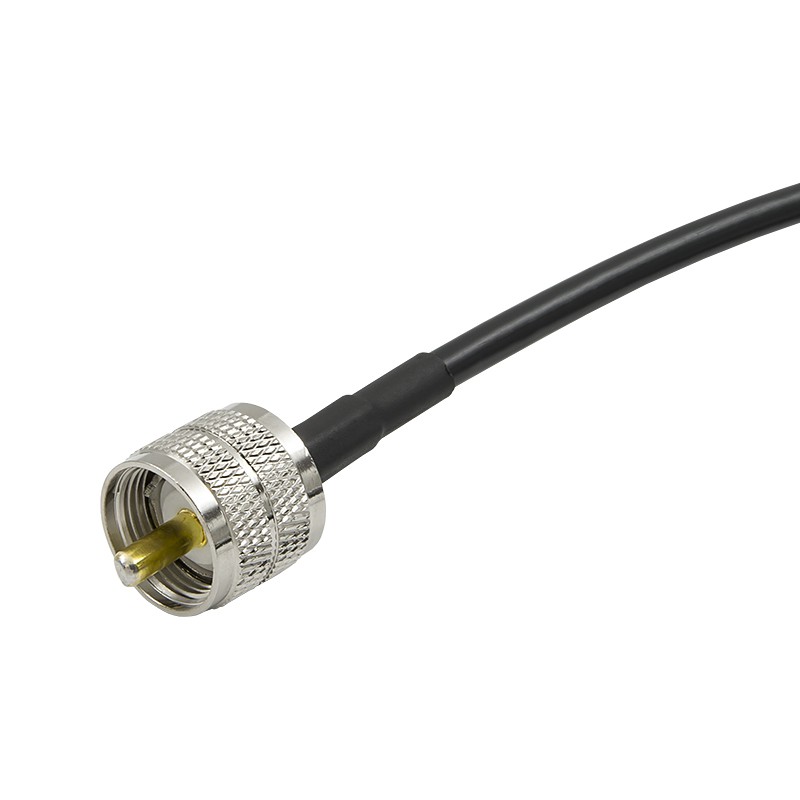

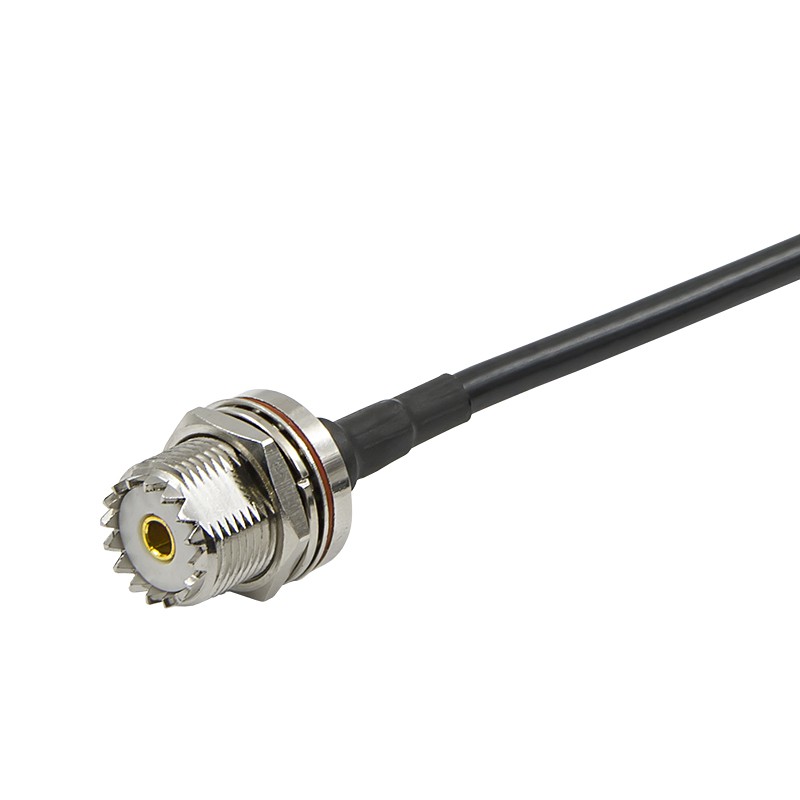

На одном конце установлен разъем UHF-male (PL-259), на другом — UHF-female (SO-239) с монтажной гайкой. Розетку можно закрепить на панели или корпусе оборудования. Разъемы установлены обжимным методом. Центральные контакты припаяны. Точки обжима защищены термоусадочной трубкой от влаги.

Перед отправкой мы проверяем каждую сборку на отсутствие дефектов: тестируем резьбовые соединения, качество обжима, целостность термоусадки и отсутствие повреждений кабеля!
