Кабельная сборка UHF-male - 5 метров 5D-FB - SMA-male

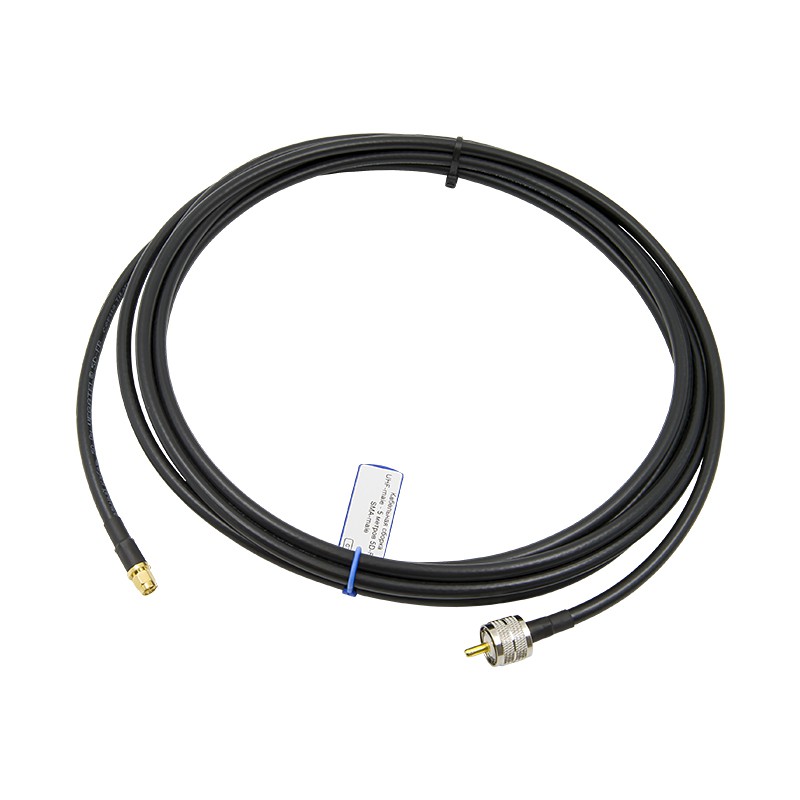

Радиокабель пятиметровой длины на основе коаксиала 5D-FB (Ø7,5 мм) с разнотипными коннекторами: UHF-male (PL-259) на одном конце и SMA-male на другом. Волновое сопротивление 50 Ом. Изделие предназначено для коммутации разнородного оборудования сотовой связи, радиостанций, измерительных приборов.

Зачем нужны разные разъемы на концах?

Комбинация UHF и SMA устраняет проблему несовместимости коннекторов между разнотипными устройствами. Вот типичные ситуации:

• Подключение радиостанции СВ- или VHF-диапазона (порт UHF) к антенне с интерфейсом SMA;
• Коммутация измерительного оборудования: многие портативные анализаторы имеют разъем SMA, а тестируемые антенные системы — UHF;
• Соединение UHF-комплектующих с роутером, модемом или IoT-модулем, оборудованным гнездом SMA;
• Тестирование радиосистем контрольно-измерительной аппаратурой.

Разъем UHF применяется в радиостанциях СВ-диапазона и VHF-аппаратуре. Коннектор SMA устанавливается на компактное оборудование: измерительные приборы, векторные анализаторы, генераторы сигналов, 4G-роутеры, GSM-совместимые устройства. Пятиметровая длина оптимальна для лабораторных измерений и полевых испытаний радиооборудования.

Технические параметры кабеля 5D-FB

В основе сборки — коаксиал марки 5D-FB с внешним диаметром 7,5 мм. Провод относится к категории средней толщины: тоньше профессиональных фидеров, но толще популярного RG-58. Его конструкция включает:

• Центральный проводник Ø1,8 мм. Выполнен из омедненного алюминия в виде цельной однопроволочной жилы. Обеспечивает достаточную проводимость при доступной стоимости;
• Диэлектрик Ø4,9 мм из вспененного полиэтилена. Удерживает жилу точно по центральной оси, предотвращая смещение. Это гарантирует стабильное волновое сопротивление 50 Ом по всей длине;
• Двухслойное экранирование. Алюминиевая фольга плюс алюминиево-магниевая оплетка блокируют внешние электромагнитные наводки. Эффективность экранирования достигает 75 дБ и выше;
• ПВХ-оболочка Ø7,54 мм. Защищает от механических повреждений, влаги, ультрафиолета. Рабочий температурный диапазон от -40°C до +75°C.

Благодаря цельной жиле, кабель обладает достаточной формоустойчивостью для стационарной прокладки. Конструкция обеспечивает баланс между гибкостью и стоимостью.

Потери (затухание) на длине 5 метров остаются минимальными (0,39 дБ для 150 МГц и 0,54 дБ для 280 МГц). Для радиостанций такие потери можно считать несущественными. Кабель 5D-FB обеспечивает приемлемые характеристики как в помещениях, так и на улице. Учтите: кабель менее гибок, чем многожильные аналоги вроде RG-213. Его используют там, где не требуется постоянное активное перемещение.

Качественный монтаж коннекторов

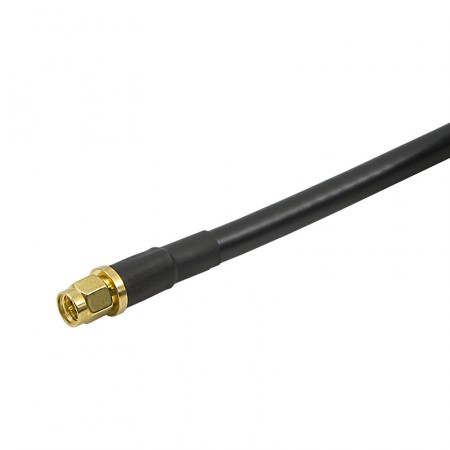

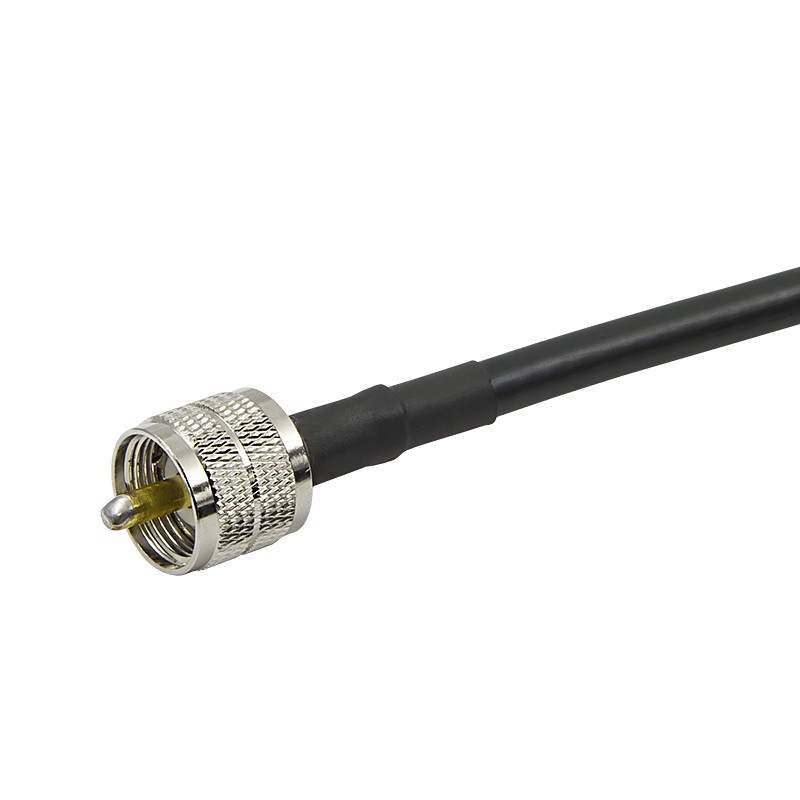

Коннекторы закреплены обжимным методом с пайкой центрального контакта — наиболее надежный способ монтажа. Металлическая втулка соединяет корпус разъема и часть кабеля, а штыревой контакт припаивается к жиле. Места соединения защищены термоусадочной трубкой от влаги и механических повреждений.

Самостоятельная установка коннекторов на кабель 5D-FB требует специального инструмента и опыта. Ошибки в зачистке вызывают замыкание, плохая пайка создает окисляющийся контакт. Готовая сборка избавляет от этих рисков: продукт готов к работе сразу после получения, а каждое изделие проходит контроль качества перед отправкой!

Добавьте сборку в корзину — мы доставим в любой город России курьерской службой. Нужна другая длина или комбинация разъемов? Загляните в каталог или используйте конструктор кабельных сборок — там можно собрать коаксиал-кабель под свои параметры. Звоните 8-800-3333-965 для консультации.
