Кабельная сборка UHF-male - 1 метр RG-58 - UHF-female (удлинитель)

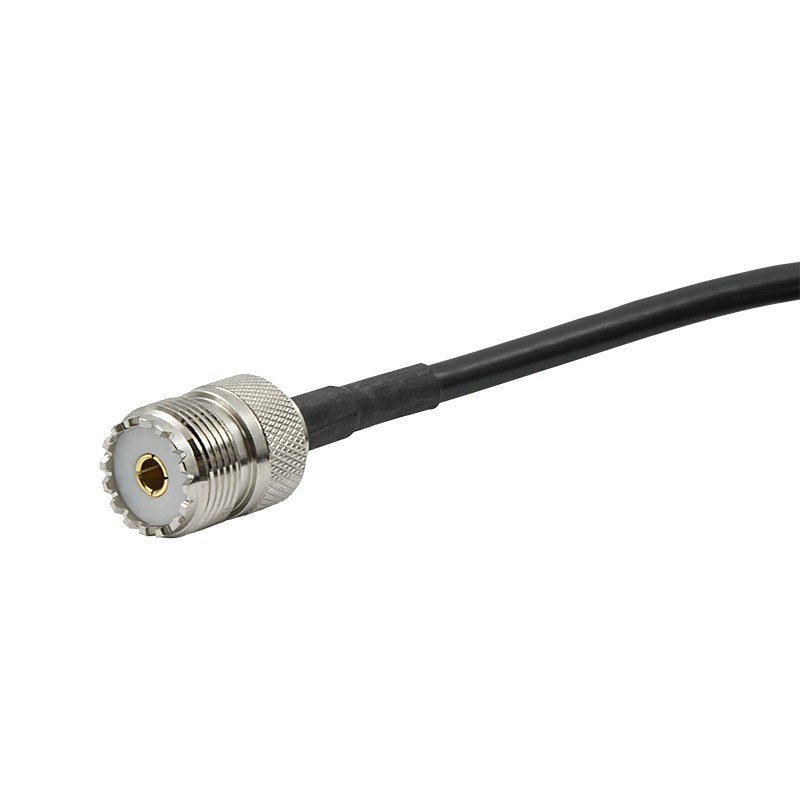

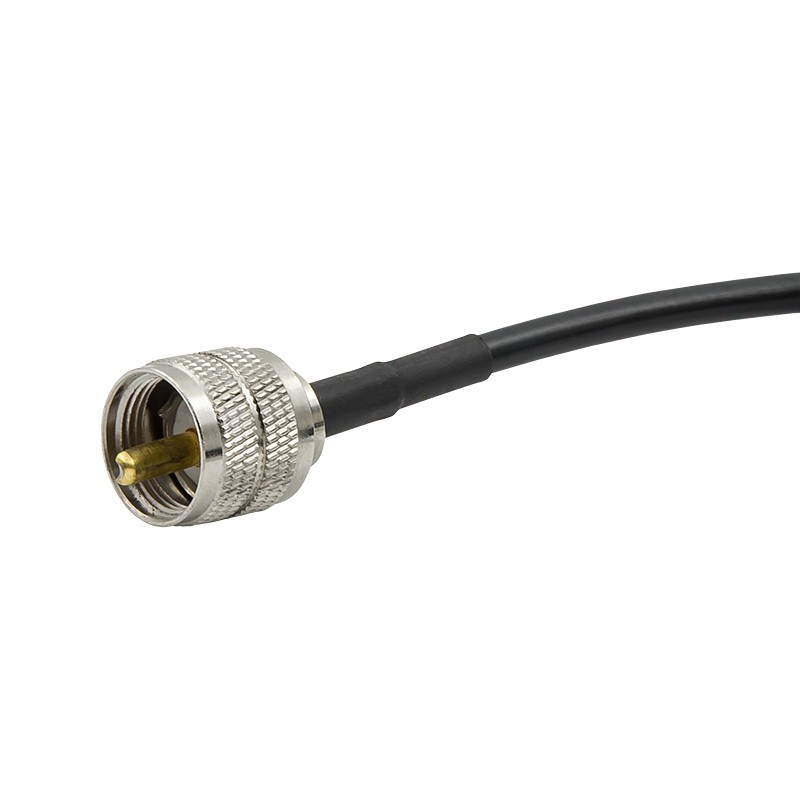

Однометровый удлинитель на базе кабеля RG-58 A/U с разъемами UHF-male (PL-259) и UHF-female (SO-239). Сборка соединяет радиостанцию с антенной или наращивает существующую кабельную линию там, где не хватает буквально нескольких сантиметров. Диаметр кабеля — 5 мм.

Для каких устройств подходит?

Разъемы UHF-типа — отраслевой стандарт для CB-радиостанций (27 МГц) и аппаратуры VHF-диапазона (136–174 МГц). Несмотря на название «UHF» (Ultra High Frequency), эти разъемы на практике не применяются выше 300 МГц: нестабильное волновое сопротивление приводит к росту потерь и отражениям сигнала. Область применения — рации, трансиверы и морские радиостанции.

Комбинация «вилка — розетка» (PL-259 — SO-239) на концах сборки делает ее готовым удлинителем. Типичные задачи, для которых подходит этот кабель:

• Наращивание встроенного кабеля магнитной или врезной автомобильной антенны;
• Соединение рации с антенной в стационарных установках, когда штатного кабеля немного не хватает;
• Подключение антенны на катере или яхте через короткий переходный участок;
• Временное удлинение линии при тестировании или монтаже.

Конструкция кабеля и разъемов

В основе сборки — коаксиальный кабель RG-58 A/U диаметром 5 мм. Центральная однопроволочная медная жила сечением 1 мм хорошо проводит сигнал на рабочих частотах CB- и VHF-диапазонов.

Изоляция жилы выполнена из вспененного полиэтилена, поверх которого располагается двойной экран: сначала алюминиевая фольга, затем луженая оплетка из омедненного алюминия. Такая конструкция дает эффективность экранирования не ниже 90 дБ, что ограничивает влияние помех и наводок на линию передачи. Внешняя черная оболочка из ПВХ рассчитана на эксплуатацию в диапазоне от -40°С до +70°С.

На длине 1 метр затухание сигнала пренебрежимо мало: на частоте 150 МГц оно составляет около 0,15 дБ, на 280 МГц — около 0,21 дБ. На коротком участке подобные потери никак не сказываются на дальности и качестве связи.

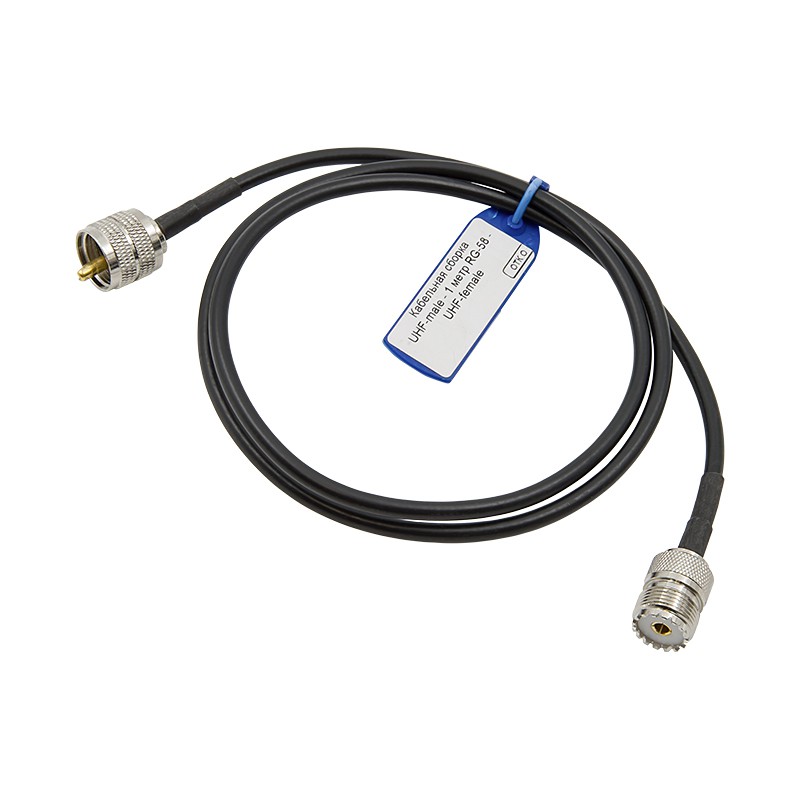

Разъемы установлены обжимным методом. Центральный контакт припаян к жиле, а корпус опрессован кримперным инструментом. Места обжима закрыты термоусадочной трубкой. Каждая сборка проходит проверку проводимости и отсутствия короткого замыкания перед отправкой. После прохождения контроля к изделию крепится бирка с указанием типа разъемов, марки кабеля и длины сборки.

Купить сборку можно через корзину на сайте. Если нужна другая длина или иная комбинация разъемов, загляните в раздел кабельных сборок или соберите изделие по своим параметрам. Доставляем товары по всей России транспортными компаниями! Детали по оплате и доставке — в соответствующих разделах. Вопросы по выбору или совместимости — звоните 8-800-3333-965!
