Кабельная сборка TNC-male - 3 метра RG-58 - TNC-female

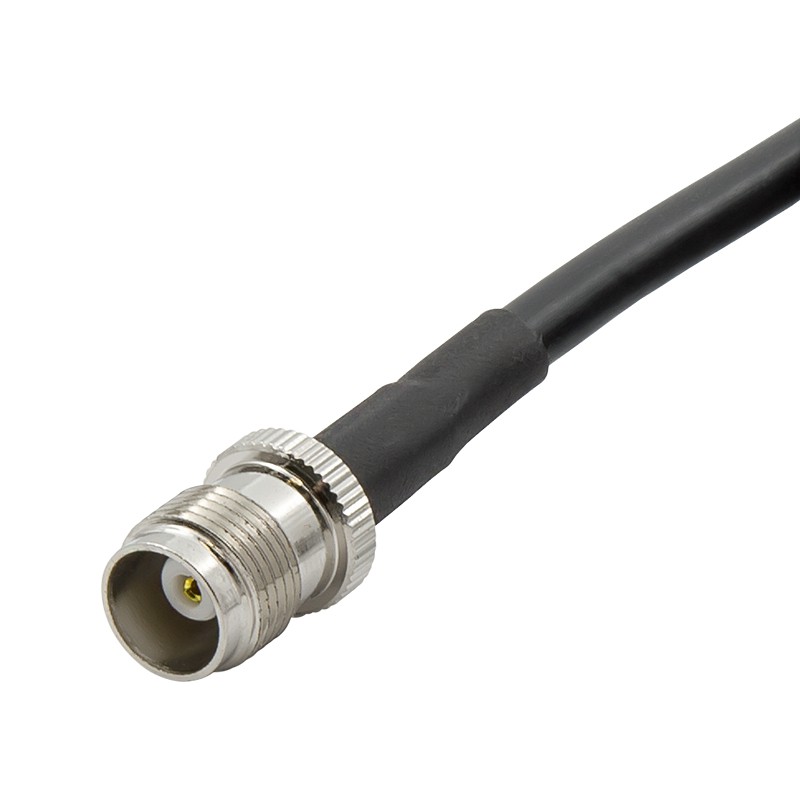

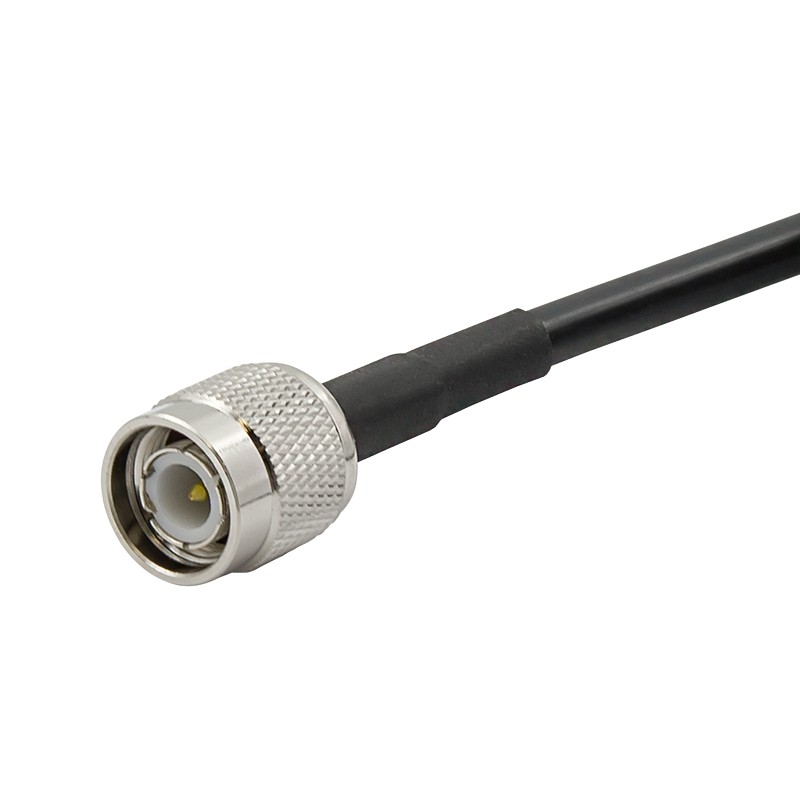

Радиокабель длиною 3 метра с разъемами TNC вилка/розетка — готовый удлинитель для антенн, стационарных GSM-телефонов и измерительного оборудования. Розетка TNC-female на одном конце стыкуется со штатным кабелем антенны или прибора, вилка TNC-male на другом идет к следующему устройству в цепи.

Почему именно три метра?

Короткие сборки и пигтейлы выручают при сборке схемы на столе или при разводке внутри бокса. Длинные — от 10 метров — нужны, когда антенна размещается на крыше, а приемник в другом конце помещения. Три метра закрывают все остальные сценарии, например, позволяют:

• Развести два прибора на измерительном стенде на комфортное расстояние — чтобы не мешали друг другу при работе;
• Увеличить длину комплектной кабельной сборки без замены всей трассы;
• Вынести антенну GPS/ГЛОНАСС к окну или на подоконник, пока навигационный приемник стоит на рабочем столе;
• Дотянуться от GSM-телефона или шлюза до наружной антенны, когда длины штатного кабеля не хватает;
• Соединить прочее оборудования с коннекторами TNC мама/папа без переходников.

При такой длине (3 м) затухание в кабеле невелико: около 1,1 дБ на частоте 900 МГц и порядка 1,6 дБ на 1800 МГц. С учетом разъемов суммарные потери в тракте не превысят 3–4 дБ — в большинстве практических задач это несущественно.

Разъем TNC: в чем его преимущество?

TNC по конструкции похож на BNC, но вместо байонетного замка здесь используется резьба. Соединение не расстегивается от вибрации, не люфтит при случайном натяжении кабеля и надежно держится даже при регулярных подключениях-отключениях. Рабочий диапазон — до 11 ГГц, волновое сопротивление 50 Ом.

Именно поэтому TNC стал стандартом для многих навигационных антенн, стационарных GSM-терминалов и измерительного оборудования — там, где соединение должно оставаться стабильным независимо от условий эксплуатации.

Конструкция и контроль качества

В основе сборки — коаксиал RG-58 A/U: медная жила ⌀1,0 мм, двойной экран из алюминиевой фольги и луженой оплетки, ПВХ-оболочка ⌀5,0 мм. Рабочая температура от -40°C до +70°C, минимальный радиус изгиба — 25 мм.

Разъемы крепятся обжимом: жила припаивается к пину, корпус фиксируется гильзой на оплетке, стык закрывается термоусадкой. Каждая готовая сборка проходит проверку отделом технического контроля — на изделие крепится пластиковая бирка с отметкой ОТК и артикулом. До продажи доходят только экземпляры, которые прошли контроль целостности проводника, проверку на КЗ и оценку качества обжима.

Оформите заказ через корзину сайте! Доставляем по всей России курьерскими службами. Нужна другая длина или иные разъемы? Посмотрите ассортимент каталога или соберите изделие по своим параметрам на странице конструктора. По техническим вопросам и подбору оборудования звоните по номеру 8-800-3333-965!
